РУЧНОЕ УПРАВЛЕНИЕ – наиболее традиционный, простой и надёжный метод управления арматурой. Ручное управление целесообразно использовать при достаточно редком срабатывании арматуры.
Движение затвора осуществляется за счет усилия оператора, действующего на маховик или рукоятку.

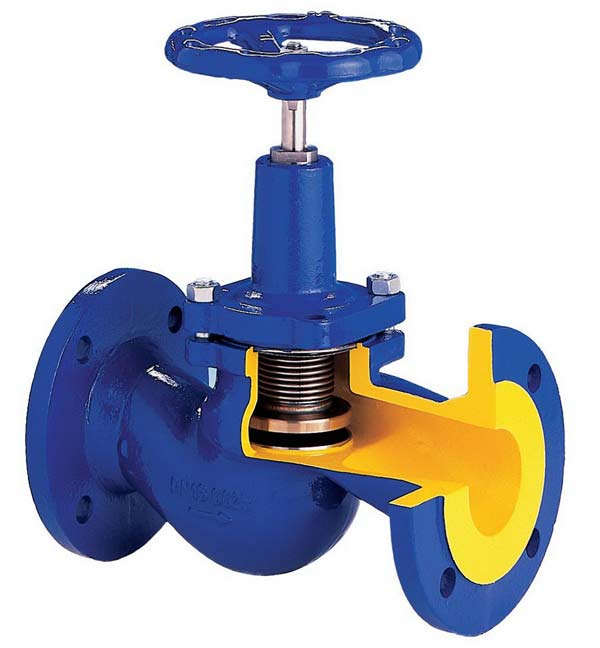

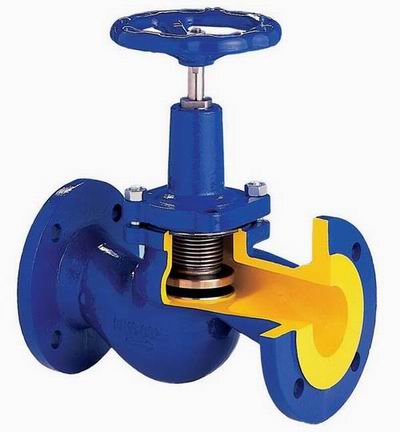

В простейшем виде – это поворот рукоятки на хвостовике штока крана или вращение маховика, установленного на шпинделе или ходовой гайке запорного клапана или задвижки.
Как правило, вся арматура с ручным управлением поставляется укомплектованной маховиками или рукоятками. Однако в некоторых случаях на конусных кранах для управления на хвостовике пробки выполняется только квадрат под ключ.
Здесь уместно обратить внимание на одно важное правило, принятое в арматуростроении: маховик или рукоятка для закрывания арматуры вращается или поворачивается всегда по часовой стрелке, а для открывания – в обратном направлении. Это правило следует применять автоматически не задумываясь, особенно в ситуациях, когда требуется срочное аварийное перекрытие потока рабочей среды.
В зависимости от давления рабочей среды, диаметра трубопровода и условий работы арматуры применяются и более сложные устройства для ручного управления. При больших значениях рабочих давлений среды и больших диаметрах трубопровода возрастают и усилия, необходимые для перестановки затвора и обеспечения плотного перекрытия прохода в запорном органе.
Для снижения усилия оператора при управлении арматурой применяются цилиндрические или конические зубчатые передачи, а также передачи червячные.
Зубчатые передачи используются, как правило, для запорных клапанов и задвижек, а червячные для кранов и поворотных затворов.
Эти передачи комплектуются в виде отдельных или встроенных в арматуру конструктивных узлов – редукторов, которые располагаются на верхней части крышки арматуры. На входном валу редуктора устанавливается маховик для управления изделием. Следует отметить, что цилиндрические и конические редукторы, как правило равноценны по своим силовым характеристикам и отличаются только тем, что позволяют расположить маховик в положении, наиболее удобном для управления.
При вертикальном положении шпинделя маховик на цилиндрическом редукторе располагается в горизонтальной плоскости, а на коническом – в вертикальной. Это следует иметь ввиду в случаях, когда при заказе арматуры возникает вопрос о возможности замены, например, клапана с цилиндрической передачей на такой же клапан с передачей конической.
В случаях, когда арматура устанавливается в труднодоступных для местного управления местах, используются механические передачи – цепные или карданные для дистанционного управления. С этой целью наряду с маховиками или вместо них на арматуре устанавливаются шарнирные муфты.
Крутящий момент на муфты передается шарнирными тягами, соединенными с приводным устройством, расположенном в месте, доступном и удобном для работы оператора. Наличие таких муфт позволяет дистанционно управлять арматурой не только вручную, но и при помощи электропривода.
