МосЦКБА. Консультации по подбору и рекомендациям ТПА

Добрый день. Подскажите пожалуйста, в каталоге производителя материал корпуса задвижек кованых ASTM A350 Gr.LF2 для которого указан диапазон температуры окружающей среды -55..+50 градусов, и ссылка на то, что это соответствует ГОСТ 15150-69, исполнение ХЛ1. Согласно этому ГОСТу , диапазон для ХЛ1:-60...+40. Согласно консультации специалистов производителя, утверждается, что указанна именно такая формулировка по исполнению, так как реально вышеуказанная сталь выдерживает именно такой диапазон. В связи с чем вопрос: на сколько корректна такая формулировка? Допускается ли указание ГОСТа и исполнения при такой диапазоне?

МосЦКБА
Большое Спасибо!

Добрый день, прошу прислать каталог на трубопроводную арматуру для использования при проектировании предприятий нефтехимической промышленности. Прошу предоставить технические характеристики на задвижку 30с941нж DN400, DN500 с указанием типа привода в взрывозащищенном исполнении, времени открытия/закрытия (120 сек) и т.д.

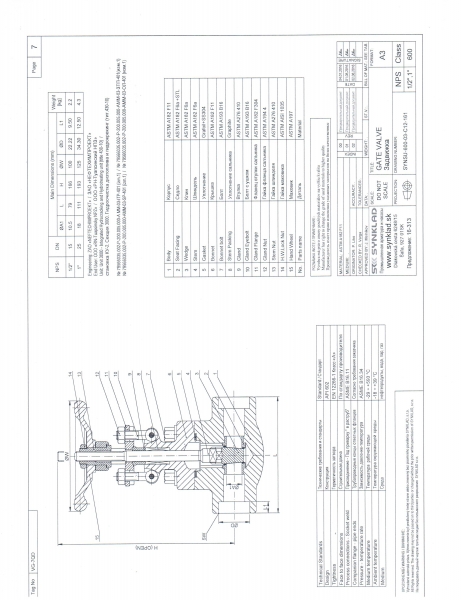

Коллеги, всем здравствуйте. Нужна клиновая задвижка по параметрам следующая:
Задвижка клиновая DN15 CL600, Материал: A182 F11, Материал: A182 F11, Клин: 13Cr, HF , Присоединение: под приварку (SW), T = -18℃/ - 5℃ / +39℃. Пока нужна 1 шт. Если кто-то может продать данную позицию - напишите. Или посоветуйте кто может предложить.

МосЦКБА
Здравствуйте.
По прошествии 6 месяцев эксплуатации на шиберной задвижке (открытый шибер) Ду300 мм Ру1,0 МПа стал протекать сальник. Заказчик настаивает что это брак и подтянуть сальник отказывается. Имеется ли нормативный документ по регламентным работам на задвижках где указано, что подтяжка (донабивка) сальника в процессе эксплуатации это работа по техническому обслуживанию? Прошу указать этот нормативный документ.

Подскажите, пожалуйста, есть ли рекомендации в справочниках или другая НТД относительно того, какие конструкции арматуры рекомендуется использовать на трубопроводах перегретого, насыщенного и влажного пара?
Некоторые производители дисковых затворов предлагают нам свои изделия с уплотнением в седле металл/металл для применения в наших трубопроводах. У нас на предприятии на пар применяются задвижки и седельные клапана, дисковые затворы не использовали.
Предлагают дисковые затворы даже в качестве регулирующей арматуры (!).

Беспокоит риск температурного заклинивания и/или эрозии запорного элемента, седла.

Добрый день.
В процессе подготовки к плановому ремонту ,выяснилось что на указателях уровня предстоит менять крышки(70 шт).Но ни один из изготовителей поковок/штамповок не смог предложить вменяемую цену на эту деталь(типа малое количество и т.д) Все предложили заменить на литые.Теперь вопрос.Можно ли использовать литые крышки вместо штампованных на указателях уровня Т-74БМ ДУ20 РУ 100 Т280,Т-29БМ ДУ20 РУ 64 Т260,

Спасибо.

Добрый день, уважаемые коллеги!

подскажите, где можно заказать пружины к клапану Т-32 пр-ва ТКЗ? на самом ТКЗ ответили, что запчасти не поставляют.

_________________

Добрый день! В соответствии с ГОСТ Р 52760-2007 «Арматура трубопроводная. Требования к маркировке и отличительной окраске» маркировка тр.арматуры наносится на корпус, при этом её допускается дублировать и дополнять маркировкой на табличке, надежно прикрепляемой к корпусу (п.4.2.1).

Почему нельзя наносить маркировку только на табличку (надежно прикрепляемую к корпусу тр.арматуры, выполненную из коррозионностойкого материала), учитывая рисунок Г.5 (Примеры расположения маркировки на табличке) вышеуказанного ГОСТ?

АЛЕКСАНДР АЛЕКСАНДРОВИЧ!!

Добрый день!
Как правило, сейчас вся арматура комплектуется уплотнениями из ТРГ. Опыт эксплуатации показывает, что данное уплотнение необходимо подтягивать, если производится остановка оборудования в ремонт, или резерв.
Существует РД 153-34.1-39.605-2002.П. 8.2, 8.3.
Там говорится о РЕГУЛИРУЮЩЕЙ арматуре, что необходимо проводить подтяжку, но по сути протягивали всю арматуру.

ГОСТ 4666-2015:
"4.2.1 Маркировку наносят на корпус арматуры.
[...]
Маркировку на корпусе допускается дублировать и дополнять маркировкой на табличке...
[...]
4.3.1 Маркировку осуществляют литьем, ударным способом, гравированием..."

Мой вопрос остался без ответа. Так почему ввели ЗАПРЕТ на маркировку тр.арматуры только на табличке (надежно прикрепляемой к корпусу тр.арматуры, выполненной из коррозионностойкого материала)? Десятилетия всех это устраивало и проблем у потребителя не вызывало.

Каким ГОСТ устанавливается норма герметичности Щитовых затворов?

МосЦКБА Добрый день.

Подскажите пожалуйста производителей клиновых фланцевых задвижек 30с76нж ду100 ру63.

Вообще-то такие вопросы конструкторскому бюро - не совсем по адресу:). Скорее к торговым структурам...
А чем Вас не устраивают результаты ? Там даже с ценами кое-где.

Прошу прощения за некорректный вопрос, просто область новая, опыта и знания рынка пока нет.
Цены у них есть а фланцев нет). 2 конторы уже обещали привезти, "Вы только счет оплатите, все новое в наличии на складе. Приехали на склад, а там этих фланцев ни следа".
Поэтому обратились к вам за советом по производителям.

Вопрос-то корректный. Просто он требует практических знаний торговца. Мы в рынке фланцев, наверное, разбираемся немногим лучше Вас. А Вы к тому же спрашиваете не "где взять", а "кто производит"... К сожалению, достоверного ответа на такой вопрос мы дать не можем, извините.

Добрый день! Подскажите, пожалуйста, есть ли какие-нибудь нормативные документы в которых содержатся указания/рекомендации для назначения герметичности регулирующих клапанов при проектировании. Есть ГОСТ 9544-2015 в котором для регулирующей арматуры предусмотрено 6 классов герметичности, таблица с рекомендациями по назначению содержит информацию которая относится к конструкции клапана. А как назначить герметичность на начальной стадии - при разработке опросных листов (рабочая среда углеводороды, азот)? И на сколько важна герметичность для регулирующей арматуры? И если какая-то связь между назначением герметичности и исполнением привода (НЗ и НО)?

Здравствуйте,

Прошу вас проконсультировать каким действующим нормам, ГОСТ или стандартам в Российской Федерации должны соответствовать щитовые затворы для прямоугольных каналов, применение на сточных водах, монтаж внакладку к стене канала. Можно ли данное оборудование считать трубопроводной арматурой и применять к ней соответствующие нормы?

Добрый день, на вопрос отвечает Ю.Д. Логанов :

Логанов Ю.Д. «Полагаю, а, впрочем, так оно и есть, что мнения специалистов по этому вопросу разойдутся.

Согласно ГОСТ 24856-2014 «Арматура трубопроводная. Термины и определения», трубопроводная арматура – это техническое устройство, устанавливаемое на трубопроводах, оборудовании и емкостях, предназначенное для управления потоком рабочей среды путем изменения проходного сечения. Щитовые затворы осуществляют управление потоком рабочей среды, но при этом они устанавливаются на открытый канал, а не на трубопровод. На мой взгляд, данное обстоятельство не позволяет отнести щитовые затворы к трубопроводной арматуре: рабочая среда находится не в закрытом трубопроводе, а в канале с открытой поверхностью. За рубежом – я оперирую известной мне зарубежной практикой – это оборудование называют запорными устройствами, шлюзовыми задвижками и не соотносят с какими-либо стандартами на трубопроводную арматуру: технические требования и нормы герметичности назначают, исходя из стандартов на проектирование очистных сооружений.

В то же время ЗАО «Курганспецарматура» (г. Курган), имеющее опыт производства щитовых затворов, в технических условиях на эти изделия дает ссылки на стандарты для промышленной трубопроводной арматуры».

_________________
Журнал
Скачать свежий номер

Самая полная , а также ,
Всегда самые свежие здесь

Мы во
Смотрите
Присоединяйтесь к нам

Юрий Дмитриевич, здравствуйте!

Большое спасибо за ответ!
