Необычный шибер

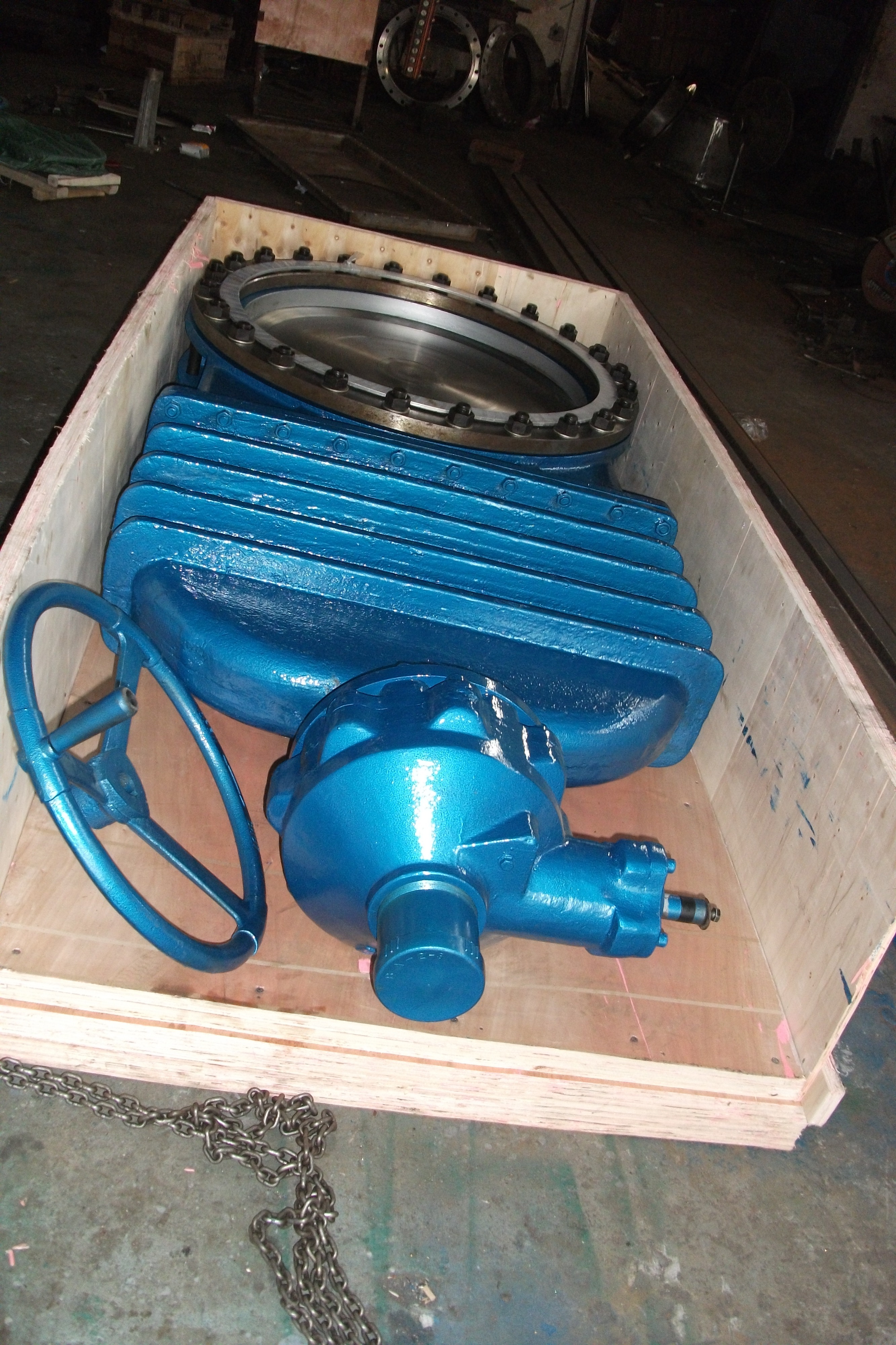

Чугунная шиберная задвижка Ду 800 Ру 10 с нержавеющим диском.
У нас такой шибер не распространен несмотря на то что он дешевле обычной задвижки или крана и класс герметичности А.
Кто-нибудь встречал чугунные аналоги?
На фото китай, изготавливали под заказ.

А разве чугунные шибера существуют, вроде только сталь?

Влад
Да и на фото вроде стальная задвижка...посмотрите внутрь-там не чугун,а сталь,может конечно китаися сделала из чугуна задвижку и уплотнение нж...

_________________
Прямые дороги для быстрых машин, извилистые же для быстрых водителей (c) Colin McRay

В том и дело. Вообще шиберную арматуру на шлак всякий используют а это нагрузка на запорный орган и тут чугун с его твердостью мне кажется не выдержит. Если ошибаюсь поправьте

Влад
мы поставляли подобное были все стальные

_________________
Прямые дороги для быстрых машин, извилистые же для быстрых водителей (c) Colin McRay

О чем коллега и разговор. Китайцы хоть из дерева конечно смогут сделать, а вот по стандартам скорее всего не допускается материал из чугуна. Поэтому наверное кто видел чугунные шиберы наверное отпадет нету просто таких

Корпус в т.ч. ребра жесткости из высокпрочного чугуния GGG40, диск аналог 12Х18Н10 в лучшую сторону толщиной в 35 мм точно все выдержит.
Корпус чугунный, следовательно задвижка чугунная, но в каталогах на русском языке таких не встречал.

, немного глупенький вопрос НО по каким стандартам она проходит у нас и продавали все ок?

Автор
отечественных аналогов нет точно,а насчёт прочности ggg40 можно поспорить ещё...Хотя вот что я нашёл в каталоге текофи про подобные задвижки:

Стандартные материалы конструкции:

корпус: чугун EN-GJL-250 или нержавеющая сталь GX5CrNiMo;
нож: нержавеющая сталь Х5СrNi 18-10 или нержавеющая сталь Х5СrNi 17-12-2;
седло: нитрил или металл к металлу (для задвижек с корпусом из чугуна) или ЭПДМ или металл к металлу (для задвижек с корпусом из нержавеющей стали);
набивка сальника: акриловые волокна с покрытием PTFE.
управление: руль, редуктор, рычаг, квадратный шток, пневмопривод двустороннего или одностороннего действия; электропривод и др.

По запросу возможны другие материалы конструкции.

Возможна установка дополнительного оборудования:
- дефлекторов;
- диафрагм;
- датчиков положения;
- позиционеров;
- электромагнитных клапанов и др.


Так что в принципе возможно,Текофи сейчас есть в каждом водоканале,значит всё работает.

_________________
Прямые дороги для быстрых машин, извилистые же для быстрых водителей (c) Colin McRay

У нас кто делает шиберные задвижки по пальцам одной руки сосчитать можно. И все делают из стали с чугуном заморские товарищи любят экспериментировать хотя по стоимости все равно выходит дороже...

Здесь изюминка в том, что диаметр 800, при этом давление аж 10, при этом материал корпуса чугун.
Чугунные европейцы возят, но давлением ниже.
КОрпуса из высокпрочного GG40 достаточно, копеечные китайские легкие затворы по паспортам из серого 25-го делают, а они на Ру16 идут, нередко в те же водоканалы и попадают под видом Текофи ибо тоже синенькие. Правда вряд ли они долго держат эти 16 очков.
Стандарты в документах не фигурировали, ибо нет такой задвижки в российской таблицы фигур, согласовали с заказчиком характеристики, чертеж, материалы деталей.
Сами китайцы модель сперли и поставляют на внутренний рынок, а там недобросовестные поставщики не только деньгами рискуют.
Возникают вопросы, если модель интересная, значит ее кто-то уже должен продавать.
И второе, если стоимость изделия явно ниже получается чем у обычной задвижки или крана и диск внутри трубопровода не установлен как в затворах то почему такие задвижки в водоснабжении у нас не используют. Раньше возили шиберные в основном нержавеющие.

очень интересная ниша. для нашего МАЗа

Стальную задвижку конечно же продать интереснее было бы, но не всегда она по карману водоканалу или поставщику который товар с отсрочкой в 60 дней поставляет.
Отсутсвие проектной документации у специалистов частично компенсируется ценой 210 000 за такое изделие Ду 800, 430 за Ду 1000 Ру 10, и 640 000 за шиберную задвижку Ду 1200.
Кстати здесь диск нож под канализацию, так как среда с примесями.
А ноги скорее всего растут у модели из чугунной с обрезиненным клином. Можем обрезинить/заменить материал изготовления клина (на цене практически не отразится) и получится знакомая всем чугунная задвижка, только с низкой строительной длиной.

срочно нужны шиберые задвижки ЗШ-150-01-А, ЗШ-200-01-А, ЗШ-250-01-А все под электропривод!!!!!
подскажите где можно взять!!!

АХТУНГ, АХТУНГ!!! Краснодарские пацаны Славик и Димон совершили ПРОРЫВ в арматуростроении!!!

Гость, это уже РАЗРАБОТКА!

_________________
Слово «ром» и слово «смерть» означают для вас одно и то же.(с)
Одних убило пулями, других сгубила старость. Йо-хо-хо! Всё равно за борт.
ustinovz@mail.ru
сайт:zom-zlat.ru(для получения скидок или бонусов- озвучить, что арматурщик).

http://www.valve-industry.ru/pdf_site/7 ... htanov.pdf

видали такое?
одноэксцентриковый шибер.
