ПТПА (Пензтяжпромарматура): консультации со специлистами

Добрый день! Чтобы точно определить, какой кран соответствует данному обозначению, нужен год выпуска и обозначение технических условий, по которым поставлялся кран.

Вся информация, необходимая для заказа шаровых кранов, представлена у нас на сайте http://www.ptpa.ru/catalog/91/. Если Вам нужен каталог в печатном или электронном виде, пришлите запрос с вашим обратным адресом на e-mail reklama@ptpa.ru

Нужный Вам кран (мне нужен кран шаровый Ду200 с пневмогидроприводом (или просто гидроприводом), надземной установки с концами под приварку) мы можем изготовить. Для получения конкретного предложения по ценам и срокам необходимо оформить официальную заявку на фирменном бланке Вашей организации и направить её по факсу (8412) 47-01-47 или на адрес sales@ptpa.ru . К заявке необходимо приложить полную информацию с юридическими реквизитами Вашей компании и реквизитами банка. Или Вы можете заполнить опросный лист на соответствующую продукцию на сайте ПТПА http://ptpa.ru/catalog/questionnaire

_________________


Решение есть всегда - ПТПА!

Поставляет ли ваша компания редукторы для АЭС арматуры? если да, кто где можно посмотреть номенклатуру?

Добрый день! ОАО «ПТПА» комплектует арматуру для атомной энергетики редукторами собственного изготовления, но отдельными поставками таких приводных устройств не заминается.

_________________


Решение есть всегда - ПТПА!

Подскажите сколько отверстий крепления на фланцах фланцевого крана ду500 ру16 для нефти ? Спасибо

Добрый день!
Присоединительные фланцы арматуры изготавливаются в соответствии с требованиями Заказчика по стандартам ГОСТ или ASME.
Для арматуры DN 500 PN 1,6 МПа по ГОСТ 12815 количество отверстий на фланце равно 20.

_________________


Решение есть всегда - ПТПА!

Подскажите пожалуйста, кокой максимальный требуемый крутящий момент, для задвижки ПТ 13047 - 500.00
И есть ли какие-то каталожные листы, с техническими параметрами, на данную продукцию!

Задвижка ПТ13047-500.00 на 2,5МПа снята с производства ОАО «ПТПА».
На момент выпуска задвижка имела крутящий момент на открытие 1440 Нм, на закрытие 1260 Нм.

В настоящее время взамен вышеуказанной задвижки могут быть предложены:

- задвижка ПТ11075-500М со штампосварным корпусом (для АЭС и в общепромышленном исполнении);
- задвижка ПТ11004-500 с литым корпусом (в общепромышленном исполнении).

С общим видом, размерами и характеристиками предлагаемых задвижек можно ознакомиться на сайте предприятия

_________________


Решение есть всегда - ПТПА!

Доброго времени суток. Подскажите, пожалуйста, момент на открытие и закрытие клиновой задвижки Ду200 Pу64 ПТ11084-200.

Добрый день!
Максимальный крутящий момент на шпинделе задвижки ПТ11084-200 DN 200 мм, PN 6,4 МПА составляет 550 Н.м

_________________


Решение есть всегда - ПТПА!

Добрый день, подскажите пожалуйста выпускаете ил вы запорную арматуру DN500 PN2,5МПа под приварку (устанавливается на обратном трубопроводе сетевой воды (всас сетевых насосов))

Доброго времени.
Для развернутого ответа на ваш вопрос необходимо уточнить какой именно вид арматуры Вас интересует.
Если необходимо выполнение только запорной функции, то на указанные параметры ОАО "ПТПА" выпускает и клиновые задвижки, и шаровые краны и трехэксцентриковые затворы.

_________________


Решение есть всегда - ПТПА!

Здравствуйте.

Необходимо начертить деталь с резьбой 0,965-14 NGO-LH-INT.
Известны только внешний, внутренний диаметр и число витков на дюйм (14, как ясно из названия).
Но неизвестны угол и радиусы скругления гребней витков резьбы. Дюймовая резьба бывает и 60, и 55, и даже 50 градусов.

Желательно сослаться на какой-либо нормативный документ по такой резьбе.

Если не знаете ответ, подскажите, куда можно обратиться.

Спасибо.

Дорбрый день!
При ремонте клапана И56004-040 Вашего производства столкнулись с проблемой, стопорные кольца (поз. 17 черт.2607.408611.145) пришли в негодность, заводской чертеж отсутствует...
Если возможно, прошу Вас предоставить чертёж кольца стопорного.
Буду очень признателен.

Добрый день!

Данное изделие не входит в номенклатуру АО "ПТПА", изготовитель клапана И56004-040 - питерский ЦКБА.

_________________


Решение есть всегда - ПТПА!

Добрый день!
Подскажите пожалуйста какой тип электропривода производства ЗАО"Тулаэлектропривод" можно поставить на задвижку 30Ч515БР ду600 ру10.
Спасибо!

Добрый день!

Задвижка с обозначением 30ч515бр должна комплектоваться редуктором (это означает первая цифра 5, у электроприводной было бы обозначение 30ч915бр).
Впрочем, такой продукции все равно нет в номенклатуре завода. Из задвижек, которые выпускались ранее под параметры DN 600 PN 10 подошла бы только 30ч530бр или 30ч930бр.
Сейчас предприятие предлагает другую конструкцию - чугунные задвижки с обрезиненным клином. Если нужны подробности - сбрасывайте официальную заявку или опросный лист на sales@ptpa.ru

_________________


Решение есть всегда - ПТПА!

Здравствуйте, подскажите преимущества и недостатки уплотнений шаровых кранов "металл по металлу" и "мягкое". Какое уплотнение предпочтительней использовать на рабочей среде - природный газ давлением 1,6 МПа и температурой 1...10 градС?

Здравствуйте!
Под ваши параметры рекомендуется выбрать вариант со свободной заделкой мягкого уплотнения.
Выбор типа уплотнения шарового крана зависит от рабочей среды, особенностей его эксплуатации и желания заказчика.
Подробную информацию вы можете найти в приложенном файле.
Если коротко: "мягкое" уплотнение со свободной заделкой самое простое и соответственно дешевое в изготовлении, но его применение ограничено стойкостью материла уплотнения - среда должна быть без механических примесей, температура не более 250°С, давление не выше 16,0 МПа.
Уплотнение "металл-металл" самое универсальное и применимо практически для любых сред, температур и давлений, но наиболее трудоемкое для производителя. Здесь в качестве ограничения по применению выступает только материал, из которого изготавливаются детали крана, в первую очередь седла и пробка.
Среднее положение занимает вариант с жесткой заделкой мягкого уплотнения.

_________________


Решение есть всегда - ПТПА!

Добрый день !
Подскажите пожалуйста имеется ли наплавочный слой на седле и плунжере клапанов регулирующих типа И68052-250.
Спасибо!

Здравствуйте! Мне нужна информация (в идеале чертежи) по задвижке 30ч925бр Ду 1000.
В т.ч. интересует шаг трапецеидальной резьбы на шпинделе.
Я смотрю на видимую часть шпинделя (задвижка с невыдвижным шпинделем) считаю обороты между крайними точками т.е. от условно верхнего положения тарелок, до нижнего - на одной задвижки 52 оборота, на другой 55. Видимая часть шпинделя Д=60 мм. Нашел данные, что шаг тарп. резьбы на таком диаметре шпинделя 8 мм. Это ж значит, тарелки проходят путь 8х52=416 мм. Но если они перекрывают усл. проход в 1000 мм, значит и путь тарелок примерно таков должен быть. Значит 1000/8=125 оборотов видимой части шпинделя я должен видеть. Допускаю, что есть внутри какие-нибудь мертвые зоны и тарелки опускаются менее чем на 1000 мм. Но, неужели в два раза меньше? Вот еще, пытался вручную докручивать - 2-3 оборота шпинделя получается максимум.
Настройку приводов выполнял не я. Есть сомнения в правильности настройки. Разобрать и проверить внутренние части пока нельзя, т.к. они с водой. Слить воду с трубопроводов пока также не представляется возможным.
Черт. этих задвижек у меня нет. Часть информации нашел в каталогах, книгах. Но там в основном габаритные размеры. Даже не показано нигде, что тарелки движутся по направляющим на 4х роликах. Они ведь там есть? Пожалуйста, помогите понять как выполнены внутренние детали.

ПТПА
Проконсультируйте, пожалуйста, что означает аббревиатура "БТ" на корпусе вентиля Вашего производства?

И68052-250 – это клапан старого обозначения, в настоящее время (после модернизации) он выпускается как ПТ68052-250; наплавка на седле и плунжере как ранее, так и сейчас не выполняется, т.к. они изготовлены из стали 08Х18Н10Т

_________________


Решение есть всегда - ПТПА!

шпиндель на задвижке имеет двухзаходную резьбу резьбу с шагом 10 мм (т.е. один оборот шпинделя дает перемещение клина на 20 мм); электропривод всегда настраивается так, чтобы клин не доходил до верхнего положения (минимум на 15…20 мм); клин движется по направляющим в корпусе на роликах

_________________


Решение есть всегда - ПТПА!

Здравствуйте, спасибо за ответ, уже и не надеялся. Возникли доп. вопросы.
1. Посоветуйте пожалуйста где найти чертежи на эту задвижку? У вас есть? Можете выслать?
2. Такие задвижки еще производите? Можете предложить аналог такой задвижки который сейчас у Вас есть?

Здравствуйте!
Прошу помощи, на станции установлены два затвора ПТ99097-1400 с резиновым уплотнением. Необходимо заменить резину, можете отправить руководство описание процесса замены. Документы по затвору найти не можем.
Заранее спасибо!

Здравствуйте.
Ответ на ваш вопрос в пункте 3.7 прилагаемого РЭ.

_________________


Решение есть всегда - ПТПА!

Добрый день!
Похожие вентили изготавливались разными изготовителями и на вентилях АО «ПТПА» маркировка «БТ» не указывалась.

_________________


Решение есть всегда - ПТПА!

Спасибо большое!
Еще вопрос, допускается ли в качестве уплотнения применять резиновый шнур ГОСТ 6467 должного диаметра, и склеивать его клеем, как на затворах производства ИКАР?

Здравствуйте,
Прошу дать консультации по замене уплотнительного кольца поворотного затвора ПТ99097, допускается ли использование шнура резинового. Какие уплотнения ставят на заводе, цельное кольцо или склеенное из шнура?

Добрый день.
Прошу сообщить, производит ли завод сейчас чугунные задвижки Ду500 и выше на Ру10 30ч930бр и на Ру2,5 30ч925бр.

Здравствуйте, нужно заказать шток к задвижке Ду 50 Ру 16 приблизительный чертеж прикрепил... Может вы подскажите оригинальный номер чертежа чтобы можно было заказ сделать... За ранее спасибо

С прошедшими новогодними праздниками!

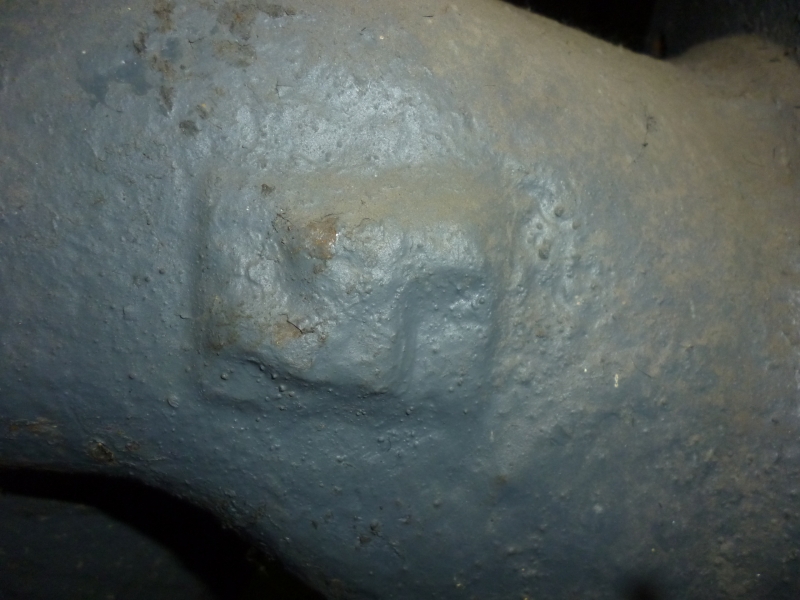

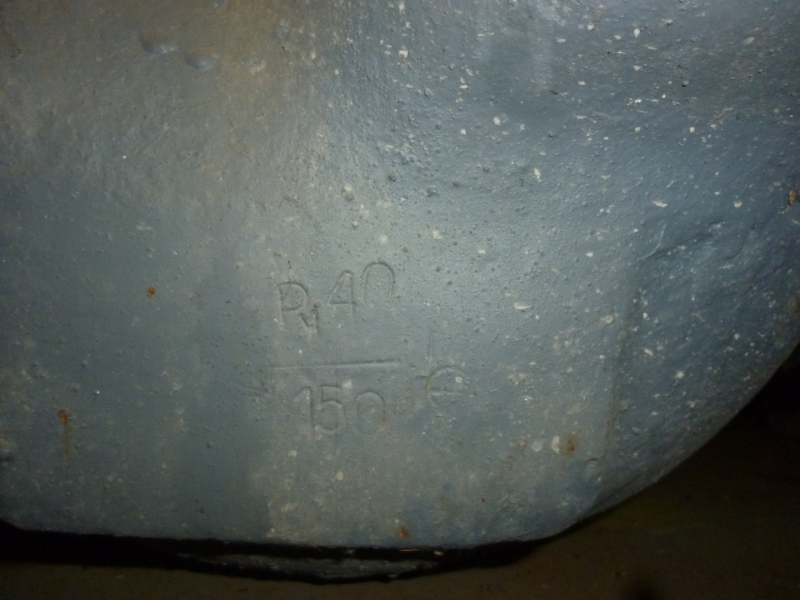

У меня есть фото вентиля 15с22нж Ду150 Вашего производства, на котором дополнительно отлито непонятное клеймо.Не подскажете, что оно означает?

Порядок обслуживания затвора ПТ99097, в т.ч. работы по замене уплотнительного кольца, описан в руководстве по эксплуатации, которое входит в комплект поставки с изделием (при необходимости, руководство по эксплуатации может быть предоставлено по соответствующему запросу, в котором необходимо указать заводской номер затвора). Уплотнительное кольцо приобретается по кооперации и может быть как цельным, так и склеенным из шнура.

_________________


Решение есть всегда - ПТПА!

АО «ПТПА» имеет возможность поставки чугунных задвижек DN600-1200 PN2,5 и PN10.

_________________


Решение есть всегда - ПТПА!

Заказать шток можно, при этом в запросе необходимо указать заводской номер задвижки.

_________________


Решение есть всегда - ПТПА!

Есть сомнение в том, что клапан производства АО «ПТПА» (для подтверждения подлинности изделия необходимо предоставить скан паспорта на вентиль или указать заводской номер изделия). Если же судить по фото, то на клеймо имеющийся на корпусе выступ не похож; как вариант, это может быть след от литейной оснастки.

_________________


Решение есть всегда - ПТПА!

ПТПА
Благодарю.Извините за беспокойство, всё понял, значения этого клейма я не узнаю никогда.

Добрый день! Имеется электропривод серии "Гном" Г-04. Подскажите пожалуйста где можно найти для него руководство по эксплуатации и принципиально-монтажную схему.

ПТПА в настоящее время не выпускает электроприводы.
Можно поискать информацию в архиве конструкторской документации. Для этого пришлите на завод официальный запрос с указанием года выпуска и заводского номера изделия.

_________________


Решение есть всегда - ПТПА!

Добрый день нужна информация для организации закупки запчастей, для задвижек
DN500 PN2.5МПа 30с964нж номер изделия 0139039. 0139122. В частности нужны бронзовые вкладыши ходовой гайки.

Для заказа ЗИП пришлите официальную заявку на имя генерального директора ООО "ТД ПТПА" Морозовой Елены Александровны на адрес sales@ptpa.ru.
В заявке нужно указать заводские номера изделий.
К письму приложите, пожалуйста, карточку вашей организации.

_________________


Решение есть всегда - ПТПА!

Здравствуйте! Отправил запрос на тд птпа, но ждать надо до трех дней... Может подскажите здесь - нужны клапаны предохранительные Ду 400/500, давление срабатывания 0,8 МПа, температура до 260 градусов, пар, расход 130 тн/час. Посмотрели в каталоге ПТПА - вроде СППК 400-16 Ду 400/500, хотя с давлением настройки не понятно...

Добрый день! Через форум информацию о ценах и сроках мы не сообщаем. Вам нужно дождаться ответа от вашего менеджера.

_________________


Решение есть всегда - ПТПА!

По ценам, это ясно - техническое описание по подробнее увидеть бы

Пришлите, пожалуйста, ваш вопрос по технике мне на электронную почту reklama@ptpa.ru

_________________


Решение есть всегда - ПТПА!

Здравствуйте! Подскажите по задвижке 30с964нж ду 800 ру 25 кг с невыдвижным шпинделем. Запорный орган (клин) имеет сквозное отверстие для выхода шпинделя. Скажите должен ли выходить шпиндель на условный проход задвижки (не погнет ли его потоком среды) и есть ли какие-нибудь допуски на длину резьбовой части шпинделя?

Задвижка 30с964нж это задвижка с ВЫДВИЖНЫМ шпинделем, с НЕВЫДВИЖНЫМ шпинделем задвижка будет иметь обозначение 30с927нж. Если нужен свежий каталог продукции, можете скачать у нас на сайте www.ptpa.ru или написать запрос в отдел рекламы по адресу reklama@ptpa.ru

У нашей задвижки ПТ12003-800 PN25 с НЕВЫДВИЖНЫМ шпинделем шпиндель выступает в проход в пределах 73…89 мм, поэтому данная задвижка относится к неполнопроходной арматуре. Поток среды шпиндель не погнет, но очистное устройство через данную задвижку пропустить не получится, т.к. скребок не только застрянет в ней, но и повредит шпиндель.
На длину резьбовой части шпинделя допуск равен 2,6 мм (по 14 квалитету точности) и обеспечивается симметрично относительно номинального размера.

_________________


Решение есть всегда - ПТПА!

Добрый день. У нас установлены обратные клапана вашего производства ПТ44070-500м. Интересует как эти клапана должны правильно устанавливаться на трубопровод. Допускается ли установка на вертикальные трубопроводы. Руководство к сожалению найти не удалось.

Добрый день!
Установочное положение обратных клапанов согласно ТУ:
• на горизонтальном трубопроводе – основанием вниз;
• на наклонном трубопроводе (угол наклона не более 15°) – входным патрубком вниз, при этом ось вращения диска должна быть расположена горизонтально.
Направление рабочей среды – под диск, согласно маркировке на корпусе.
Соответственно на вертикальном трубопроводе обратные клапаны устанавливать нельзя.

Если Вам нужно восстановить документы, Вы можете прислать официальный запрос на электронный адрес sales@ptpa.ru. В письме необходимо указать заводские номера, дату выпуска изделия, у какой организации она была приобретена и по какой причине требуется восстановление документов. К письму желательно приложить фотографии продукции.

_________________


Решение есть всегда - ПТПА!

Добрый день, есть необходимость и желание приобрести задвижки ПТ11095(30с942нж) Ду-200 Ру-10 вашего производства. В каталоге у вас написано По желанию заказчика возможна комплектация изделий приводами любых отечественных и зарубежных фирм-изготовителей Подскажите пожалуйста возможна ли комплектация данных задвижек электроприводом AUMA, если да то напишите пожалуйста марку привода. Нужна для организации закупки.
