НПО "ГАКС Армасервис" отгрузил испытательный стенд ГАКС-И-1-10-400С для предохранительных клапанов в ХМАО

15 Июля 2016

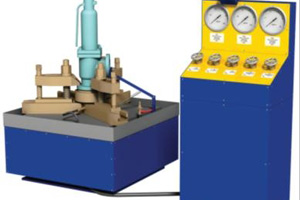

Со склада компании НПО «ГАКС-АРМСЕРВИС» заказчику в Ханты-Мансийский автономный округ отгружен комплекс испытательного оборудования ГАКС-И-1-10-400С, предназначенный для проведения испытаний пружинных предохранительных клапанов СППК.

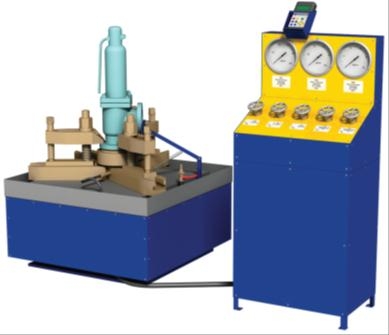

Стенды испытательные ГАКС-И-1-10/400С, ГАКС-И-1-50/400С ТУ 4271-923-11999797-05 предназначены для:

● Гидравлических испытаний на прочность и плотность материала корпусных деталей; герметичность затвора, сальникового уплотнения и прокладочных соединений.
● Пневматических испытаний на герметичность затвора.

ИСПЫТАТЕЛЬНАЯ СРЕДА:

● Вода, Рпр.max: до 42,0 МПа (ГАКС-И-1-10/400С); до 105,0 МПа (ГАКС-И-1-50/400С).
● Воздух, Рmax до 0,6 МПа; до 16,0 МПа (для ПК).

ИСТОЧНИК ДАВЛЕНИЯ:

● Пневмоуправляемые насосные станции:

— типа ГАКС-Д-5-50/24РП (ГАКС-И-1-10/400С);
— типа ГАКС-Д-5-105/48РП (ГАКС-И-1-50/400С).

Управление и контроль испытаний осуществляется с пульта управления насосной станции.

СООТВЕТСТВИЕ ТРЕБОВАНИЯМ СТАНДАРТОВ ИСПЫТАНИЙ:

● ГОСТ Р 53402, ГОСТ 356, ГОСТ 5761, ГОСТ 5762, ГОСТ 9544

ТЕХНИЧЕСКИЕ РЕШЕНИЯ:

● Гидропривод зажима для герметизации испытываемого изделия. Среда - масло. Рраб.max до 24,0 МПа (ГАКС-И-1-10/400С); до 48,0 МПа (ГАКС-И-1-50/400С).
● Применение быстроразъемных соединений при проведении испытаний на герметичность затвора с обеих сторон без переустановки арматуры значительно сокращает время и увеличивает производительность.
● Поворотная верхняя траверса для возможности использования грузоподъемных устройств.
● Встроенная емкость для быстрого удаления испытательной среды после окончания испытаний.
● Комплект сменных прихватов для проведения испытаний арматуры на герметичность затвора без осевого сжатия и настройки предохранительных клапанов на давление срабатывания.
● Комплект сменных быстроустанавливаемых заглушек на любые типы присоединений арматуры определяется строго на основании оформленного Заказчиком опросного листа.
● Вертикальная компоновка стенда способствует беспрепятственному удалению воздуха через штуцер верхней заглушки.
● Способ крепления арматуры позволяет визуально наблюдать место протечек.
● Все элементы, контактирующие с водой, выполнены из коррозионностойких материалов или имеют антикоррозионные покрытия.

Применяемые методы контроля:

— по объему протечек (при испытаниях на герметичность затвора). Приборы контроля – капельница, пузырьковая камера;
— визуальный (наблюдение места протечки);
— манометрический (по показаниям контрольных манометров, электронных приборов).

● Точность измерения и протоколирование результатов достигается при использовании электронных приборов «СЕЙТРОНИК ПГ10-1», «СЕЙТРОНИК ПГ10-2» или автоматизированной электронной системы «СЕЙТРОНИК СИР-ПГ-300».

Справка:

Научно-производственное объединение ГАКС-АРМСЕРВИС было создано более 25 лет назад. Работа предприятия началась в 1988 году, а в 1992 было образовано Научно-производственное объединение "ГАКС-АРМСЕРВИС", которое стало членом, а с 2000 года головной организацией, Научно-Промышленной Ассоциации Арматуростроителей (НПАА) по вопросам технологии производства, ремонта трубопроводной арматуры, а также созданию научно-технической документации. В 2006 году предприятие вошло в состав Российского Союза Нефтегазостроителей (РОССНГС), а в 2015 возглавило комитет ТПП по импортозамещению.

Благодаря многолетнему опыту проектирования и производства,завод имеет возможность предложить уникальное оборудование, прошедшее процесс патентования и подтвержденное многочисленными свидетельствами на промышленные образцы.

Высокий уровень работы НПО "ГАКС-АРМСЕРВИС" и соблюдение всех обязательств подтверждены заключением договоров на поставку оборудования с такими ведущими российскими предприятиями, как ОАО «НК «Роснефть», ПАО «ЛУКОЙЛ», ПАО «Газпром нефть», ПАО «Татнефть», ОАО «НГК «Славнефть», ПАО АНК «Башнефть», ОАО «Газпром», ОАО «АК «Транснефть», «Независимая нефтегазовая компания», ПАО «СИБУР Холдинг», ОАО «НОВАТЭК», ОАО «РусГидро», ОАО «Э.ОН Россия», ООО «КВАРЦ Групп», ОАО «Сургутнефтегаз», АО НК «РуссНефть», ООО «Сибирская генерирующая компания», АО «СУЭК», РУСАЛ.

Возглавляет НПО «ГАКС-АРМСЕРВИС» Президент-научный руководитель Сейнов Сергей Владимирович, профессор, доктор технических наук, член-корреспондент Российской Академии проблем качества, заслуженный нефтегазостроитель, почетный арматуростроитель.

Узнать больше о НПО "ГАКС Армсервис" можно здесь

Пресс-служба МЦ Armtorg по материалам НПО "ГАКС Армсервис"
