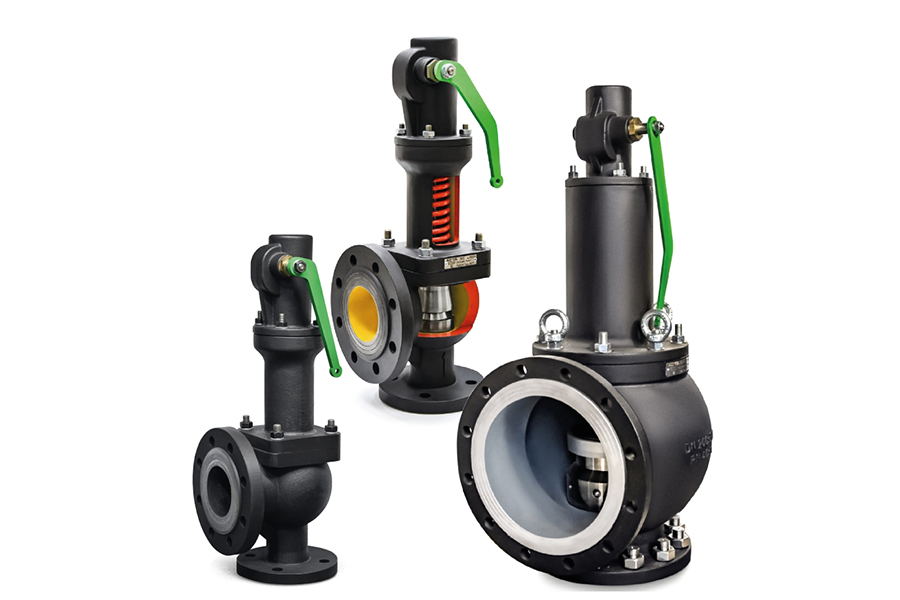

Инженеры-конструкторы «НПО АСТА» разработали специальную конструкцию предохранительно клапана АСТА для паровых систем П223

В конструкторском бюро ООО «НПО АСТА» разработали специальную конструкцию предохранительно клапана для паровых систем П223 с низким гистерезисом – на 5% ниже от настроечных параметров открытия/закрытия.

Регулировочное кольцо и колокол теперь образуют замкнутую область для первичного выхода рабочей среды при срабатывании. Поток среды не рассеивается в корпусе, а передает дополнительное давление на подвижную запорную деталь. Это улучшение позволило сократить диапазон между давлением начала открытия и полным открытием клапана.

Инженеры-конструкторы завода доработали ряд внутренних узлов, что позволило улучшить рабочие характеристики клапана:

1) Добавили уплотнительное кольцо между верхней тарелкой и регулировочным винтом, что позволило исключить вероятность поворота штока при настройке давления и, как следствие, повреждение уплотнительных поверхностей запорных деталей.
2) Цельный шток заменили на два отдельных и настроечная пружина теперь осуществляет прямое воздействие только на верхний шток, что позволило исключить влияние отклонений геометрии пружины на прижатие уплотнительных поверхностей запорных деталей.
3) Сделали неподвижной посадку подшипника относительно направляющей, что позволило уменьшить суммарный зазор подвижного узла и улучшить позиционирование плунжера при повторных срабатываниях.
4) Заменили штифтовое соединение на стопорное кольцо, что позволило сократить время и усилия на сборку клапана.
Все изменения прошли испытания, новые технологии внедрены в серийное производство предохранительных клапанов.
