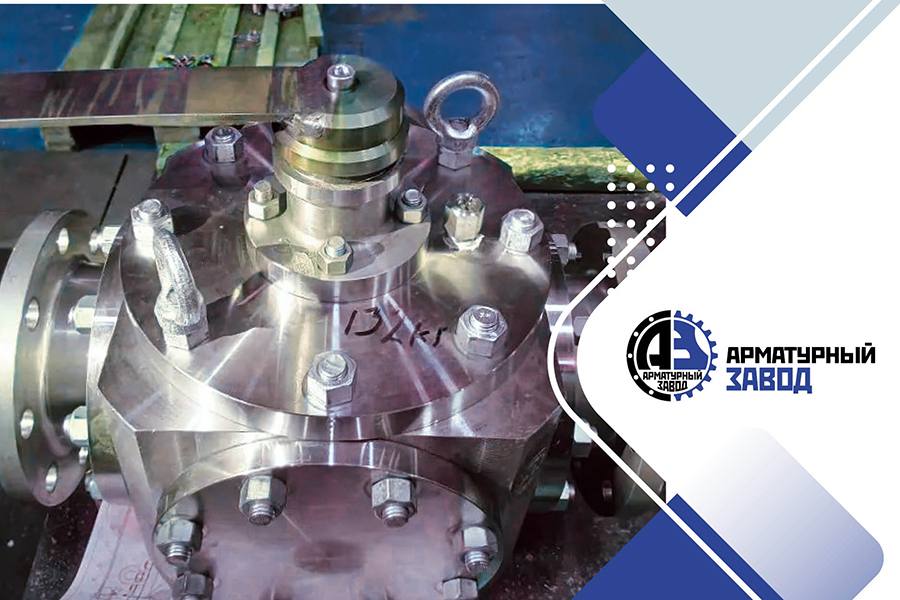

П.Н. Катков, Д.А. Сухарев. ООО «Арматурный Завод» освоило производство трехходовых шаровых кранов

Павел Катков и Даниил Сухарев (ООО «Арматурный Завод») в совместном материале рассказали об освоении производства трехходовых шаровых кранов. Статья размещена в четвертом номере журнала «Вестник арматуростроителя».

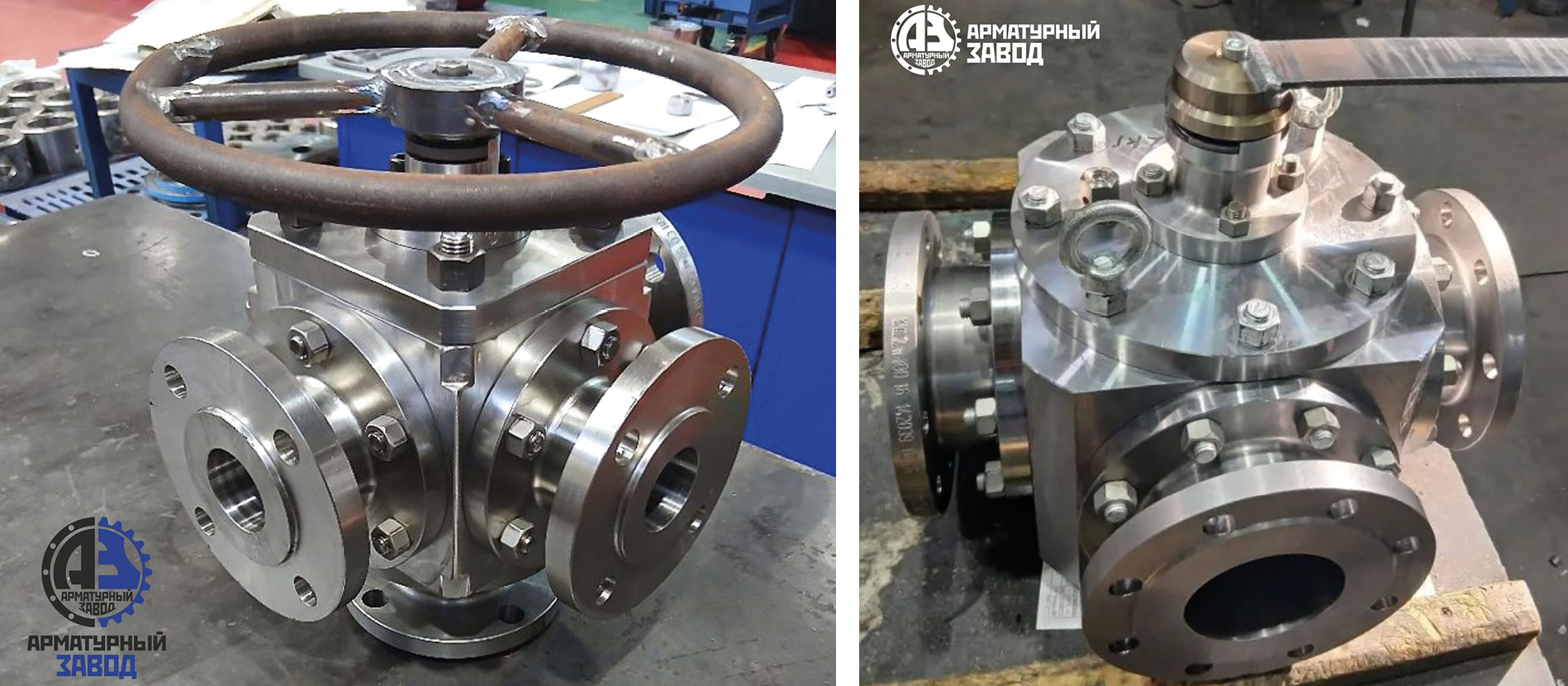

Предприятие расширило номенклатуру выпускаемой продукции, освоив новый вид арматуры – трехходовые шаровые краны. Изделия предназначены для перераспределения и переключения направлений потоков рабочих сред в трубопроводных системах.

Конструкция кранов предусматривает два варианта исполнения затвора – Т-образный и L-образный. Принцип действия основан на повороте шаровой пробки внутри корпуса на угол 90°, 180° или 270° в зависимости от выбранного положения затвора, что позволяет гибко управлять потоками рабочей среды.

К преимуществам новой разработки относятся простота конструкции, скорость ремонта и обслуживания. Благодаря наличию четырех седел в затворе шаровая пробка не требует демонтажа при поочередной замене уплотнений для каждого патрубка. Наличие крышки в конструкции значительно ускоряет полную разборку арматуры при срочном ремонте или обслуживании в экстренных случаях. Также к преимуществам данных переключающих устройств можно отнести вариативность отдельных узлов и возможность проектирования и разработки кранов под любые требования заказчика.

Трехходовые шаровые краны, произведенные ООО «Арматурный Завод» по ТУ 3742-016-64164940-2011 и ТУ 3742-017-64164940-2014, соответствуют требованиям общепромышленных стандартов, а также СТО Газпром 2-4.1-212-2008 – ОАО «ГАЗПРОМ», ТТТ-01.02-03 – ПАО «ГАЗПРОМ НЕФТЬ» и ЕТТ-0034 – ПАО «НК «Роснефть».

Для обеспечения различных климатических условий и условий эксплуатации детали трехходовых шаровых кранов изготавливаются из различных марок сталей: основные корпусные детали – сталь 20, 09Г2С, 12Х18Н10Т и 10Х17Н13М2Т; уплотнения затворного узла – фторопласт-4, Ф4К20, RPTFE, PEEK, ZX-530; шаровая пробка – конструкционные углеродистые, легированные и нержавеющие стали с нанесением защитного коррозийно- и износостойкого покрытия – Хтв, Ni, ENP, TCC.

Также данные краны производятся с двумя типами уплотнений шаровой пробки: металл – полимер и металл – металл, что позволяет применять их со средами, находящимися под высокой температурой (до 250 °С) или имеющими механические примеси.

Освоение трехходовых шаровых кранов расширяет возможности предприятия и позволяет предлагать заказчикам более гибкие решения для управления технологическими процессами транспортировки жидких и газообразных углеводородов и других сред.
