Это один из самых давних и самых простых типов арматуры, достаточно привести в пример самоварный краник, имеющий именно эту конструкцию.

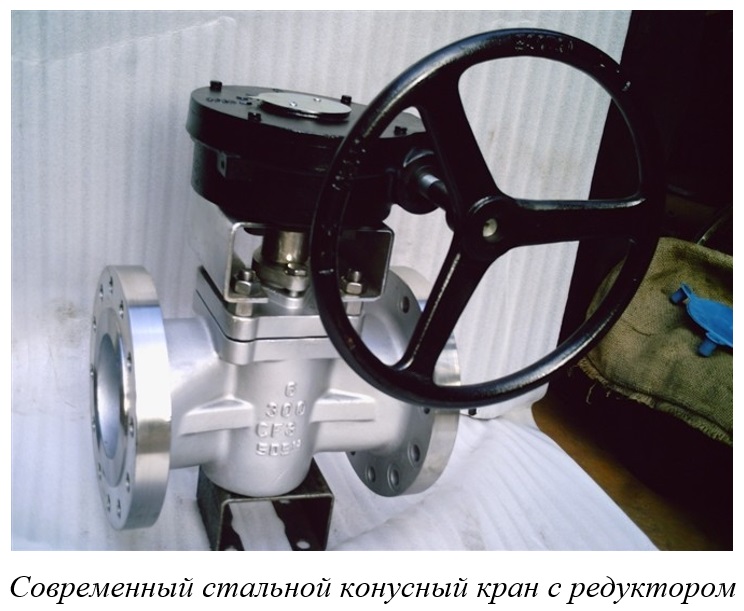

Конусные краны насчитывают большое количество конструктивных исполнений для различных условий эксплуатации, что связано с традиционностью этого типа арматуры, но в наши дни используются всё меньше и постепенно заменяются более современной и универсальной конструкцией – шаровыми кранами.
Сквозное отверстие в пробке, которое в отличие от шаровых кранов, как правило, не круглое, а трапециевидное обеспечивает проход среды при открытии крана. Сёдлами является внутренняя поверхность корпуса. Таким образом, уплотнительными поверхностями запорного органа являются конические поверхности – наружная пробки и внутренняя корпуса.
В конусных кранах необходимо обеспечить два весьма трудносочетаемых требования –создать плотный и герметичный контакт между коническими поверхностями пары корпус-пробка и при этом обеспечить свободный плавный поворот пробки, не допуская её заклинивания и задирания уплотнительных поверхностей. Последнее требование диктует необходимость изготовления корпусов и пробок из материалов, обладающих хорошими антифрикционными качествами(латунь, бронза, чугун).
Такие материалы ограничивают практическое применение конусных кранов давлением 1,6 МПа и диаметром 100 мм. Иногда конусные краны изготавливают также из углеродистой стали диаметром до 200 мм, но пробку в этих случаях делают из чугуна, либо применяют специальную систему смазки уплотнительных поверхностей.
Конусный кран весьма сложно изготовить и отрегулировать так, чтобы обеспечить какую-то стабильную величину усилия, необходимого для поворота пробки, поэтому они практически непригодны для использования с электро- или пневмоприводами и управляются вручную.
Конусные краны имеют ряд недостатков:
Различия в конструкциях
Конусные краны различаются по способу уплотнения запорного органа на сальниковые и натяжные и имеют ряд специфических конструкций.
Простейшие по устройству – натяжные краны, в них пробка прижимается к корпусу с помощью гайки, которая навинчивается на резьбовой хвостовик пробки и опирается на шайбу, передающую усилие затяжки на нижний торец корпуса. При этом затяжкой гайки обеспечивается герметичность как в затворе, так и по отношению к внешней среде. Такая конструкция требует очень точного изготовления уплотнительных поверхностей и ограничивает применение таких кранов давлением до 1 Мпа и диаметром до 50 мм.
В сальниковых кранах усилие, прижимающее пробку к корпусу, передаётся через сальниковую набивку, которая предотвращает пропуск рабочей среды в окружающую. Уплотнение набивки производится либо накидной гайкой, либо через специальное устройство – сальник при помощи анкерных болтов и гаек. В таких кранах в нижний торец корпуса вворачивается отжимной болт, служащий для облегчения поворота пробки при слишком сильной затяжке сальника, заклинивании и прикипании.
Также уплотнение между пробкой и корпусом может создаваться при помощи пружины, что практически применяется например в латунных кранах на давление не выше 0,01 МПа, которые устанавливаются на подводках к бытовым газовым плитам в российских квартирах.

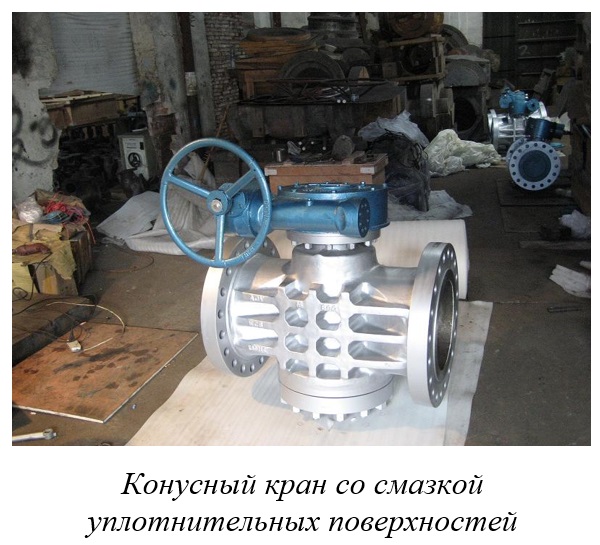

Краны со смазкой
В таких устройствах для снижения усилий, необходимых для поворота пробки, и предотвращения износа уплотнительных поверхностей, на последних имеется система канавок, заполняемых специальной смазкой, которая подаётся в кран через отверстие в шпинделе.
В них применён другой способ уменьшения крутящего момента для управления краном – подъём пробки перед поворотом и посадка её на место после поворота. Подъём производится на небольшую величину с помощью специального маховика, то есть такие краны имеют два различных элемента управления.
Эти краны имеют так называемую рубашку, которая создаёт вокруг корпуса пространство, куда может подаваться пар или другой теплоноситель. Такие краны предназначены для вязких и застывающих нефтепродуктов и других сред, требующих постоянного подогрева для поддержания их в состоянии, позволяющем транспортирование по трубопроводу.

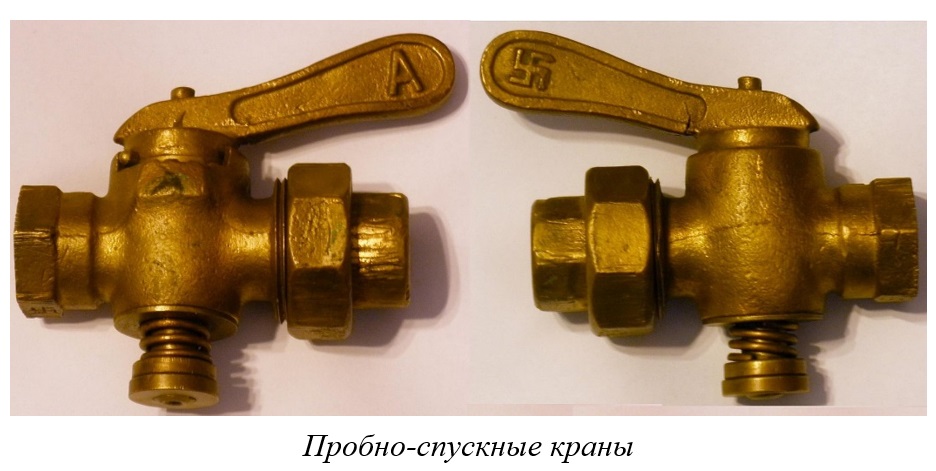

Пробно-спускные краны
