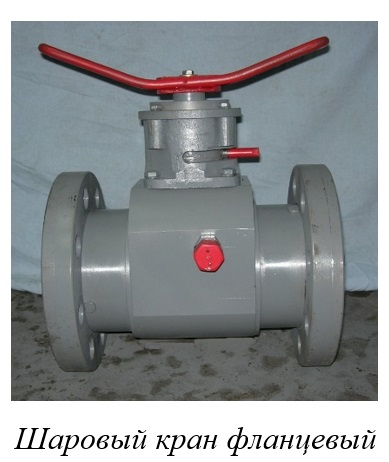

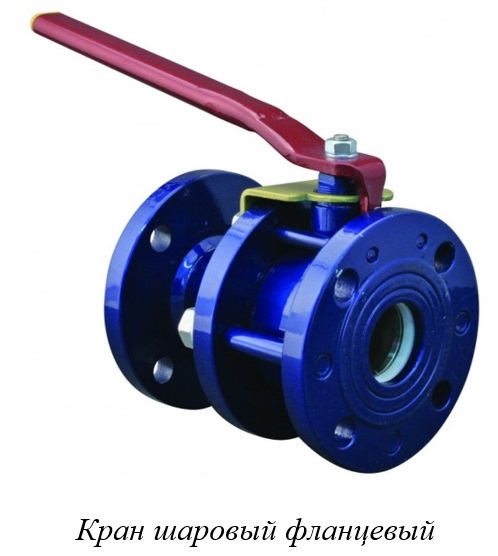

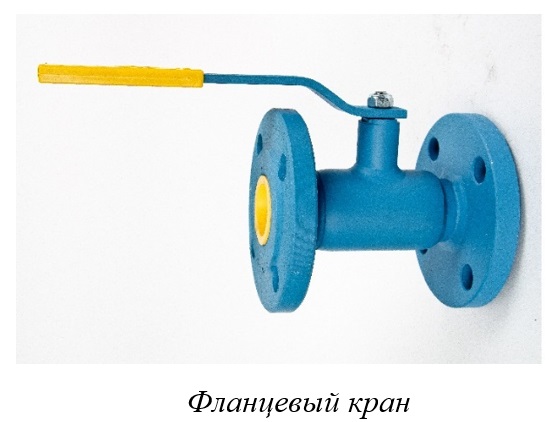

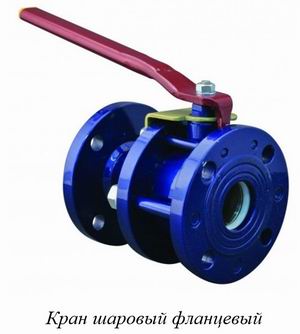

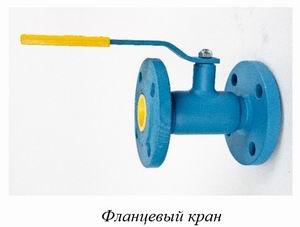

Кран шаровый фланцевый нашел широкое применение во многих областях. К примеру, его можно увидеть на трубопроводах, используемых в газовой, нефтяной, химической, пищевой промышленностях, а также в иных сферах.
Кран шаровый стальной фланцевый применяется при транспортировке нефтяных продуктов, углеводородов, жидкости и газов в качестве запорной арматуры. Кроме того, это приспособление нашло широчайшее применение в таких сферах, как вентиляция, водо- и газоснабжение, его также активно используют в сельском хозяйстве и кораблестроении.
Это устройство предназначено для перекрытия потока либо для его выпуска в трубу. Кран шаровый фланцевый находит применение и при пароснабжении, а также при работе в температурных условиях до + 250 ℃.
Его нельзя использовать для дросселирования. Данный тип кранов не может быть применен для регулировки напора потока запорного устройства. Это связано с тем, что у таких приспособлений имеется лишь два состояния: полностью закрыто или открыто. У этих устройств в качестве запорной части используется шар, из-за чего они и получили свое название.
Изготавливаются краны из трех видов материалов, выбор которых зависит от предполагаемой рабочей среды. Нержавеющая сталь предназначена для функционирования в агрессивной; ст.20 предназначена для работы в обычных условиях; 09Г2С – для серного исполнения.
Недопустимо применять кран шаровый фланцевый в трубопроводах, где есть вероятность прохождения потока неочищенных жидкостей с твердыми примесями. Это может стать причиной истирания ходовой части, а потом и протечек. Не стоит использовать этот вид устройств в качестве запорных для илистых, тягучих или вязких жидкостей. Тут достаточно высока опасность осадка, способного неблагоприятно сказаться на времени полезного применения устройства. Следует четко соблюдать нормы использования данного вида оборудования, прописанные в инструкциях. На кран нельзя увеличивать нагрузку, применять его при частичном открытии в качестве регулятора силы потока также не следует.
Кран шаровой стальной фланцевый может иметь определенные конструктивные особенности.
Первый тип имеет запирающую часть, не связанную со шпинделем. По отношению к нему шаровый элемент движется свободно. Когда со стороны входа на шар воздействует давление среды, он прижимается к уплотнительному элементу, обеспечивая герметизацию и перекрытие потока. Такая конструкция может быть использована при диаметре, не превышающем двухсот миллиметров. Такой выбор размеров позволяет уменьшить нагрузку, которая создается запирающим элементом по отношению к уплотнительному кольцу.
Кран шаровый фланцевый второго типа предполагает нахождение шара на опорах. Запирающее изделие в таких конструкциях монтируется благодаря присутствию осевого выступа. Когда со стороны седла возникает давление, происходит прижим к опоре сферической формы. Такая конструкция шарового крана позволяет снизить усилие, необходимое для его запирания или отпирания.
Таким образом, фланцевые краны – это запорная арматура, применение которой оказалось настолько простым и удобным, что с их появлением количество вентилей сильно упало.
Способы соединения и трубопроводы
Основная классификация данной арматуры основывается на способе соединения. Бывают муфтовые, приварные, фланцевые и штуцерные. Фланцевые краны чаще всего применяются в тех случаях, когда необходимо установить запорную арматуру на трубопровод промышленного назначения.
К системам такого типа относят следующие сети:
Кроме того, активно фланцевые краны используются в таких отраслях, как сельское хозяйство и кораблестроение.
Подробная классификация
Основным элементом данной запорной арматуры является шар-затвор. Внутри этой детали также имеется отверстие квадратного и круглого сечения. Для того чтобы закрепить затвор внутри крана, используется большое разнообразие креплений и прокладок, создающих герметичность. Крепление же осуществляется непосредственно к крану, при помощи которого в дальнейшем и осуществляется управление потоком рабочей среды. Позиции у фланцевого крана всего две, он может быть либо полностью открыт, либо полностью закрыт. В настоящее время такая арматура производится с очень широким диапазоном диаметров – от 15 мм до 1400 мм. Однако чаще всего к использованию крана прибегают тогда, когда диаметр сети трубопровода составляет 50 мм или больше.
Далее следует учесть, что расположение шара может иметь два способа, которые зависят от диаметра крана. Если прибор имеет небольшое значение диаметра, то шар является плавающим. Если показатель превышает 50 мм, то шар герметизируется на опорах. Также стоит добавить, что отличительной особенностью стальных фланцевых кранов стало то, что они имеют очень высокую прочность, что позволяет эксплуатировать их в средах с повышенным давлением.
Различные характеристики устройства
Так как любое оборудование нуждается в ремонте, то по способу его проведения краны также делятся на две категории.
Первая группа – это неразборные устройства, имеющие литой цельный корпус. Если они выходят из строя, то ремонту они не подлежат, необходимо менять арматуру на новую.
Вторая группа – это разборные запорные детали, состоящие из двух частей, соединенных в единый корпус. Разобрать его не составляет труда, а потому имеется возможность замены лишь износившихся деталей, а не всей арматуры целиком. Кроме того, разделение осуществляется также по классу привода, который используется в устройстве.
Стандартные модели обладают ручным редуктором. Далее идут краны с электрическими приводами, однако для их установки требуются дополнительные опоры.
Третий тип – это арматура с пневмоприводом. Еще одна довольно важная характеристики – это степень пропуска рабочей среды. Имеются неполнопроходные модели, которые пропускают до 50 % рабочей среды. Стандартные виды пропускают от 70 до 80 %.
Полнопроходные модели – более 90 % вещества.
Материал, установка и эксплуатация
В качестве сырья для производства данных устройств может использоваться чугун, бронза, латунь, нержавеющая сталь. Если говорить об эксплуатации данных приспособлений, то они могут применяться лишь там, где необходимо либо пропускать, либо перекрывать поток рабочего вещества.
В качестве регулятора эти устройства не могут быть использованы. В ходе процесса установки фланцевого шарового крана 100 мм или любого другого важно учитывать несколько параметров:
Для того чтобы провести монтаж крана, необходимо выполнить несколько обязательных шагов:
Правила использования
Во время эксплуатации данных устройств необходимо следовать паре простых правил.
Во-первых, важно регулярно проводить технический осмотр фланцевого крана 80 мм или же любого другого. Периодичность проведения данного рода осмотра напрямую зависит от условий эксплуатации и от рабочей среды. Однако разница во времени при любых обстоятельствах не может быть больше, чем 6 месяцев.
Во-вторых, если арматура практически всегда эксплуатируется в одном положении, то есть все время открыта или закрыта, то необходимо периодически менять ее положение. Данная процедура будет препятствовать появлению отложений на поверхности шарообразного элемента конструкции, что существенно увеличит срок его службы. Такие работы необходимо проводить от двух до четырех раз в год.
Плюсы, минусы и отзывы
Из несомненных плюсов стоит выделить высокую надежность и практически полное отсутствие необходимости в постоянном техническом обслуживании. Также значительно выделяется низкое сопротивление гидравлическому потоку и возможность полностью перекрыть поток вещества.
К недостаткам стоит отнести то, что если это ручной тип, то у него довольно длинная ручка, что приходится учитывать при монтаже. Также стоит сказать, что вес фланцевых кранов довольно велик.
Что касается отзывов о данной продукции, то они в основном положительные. Наибольшее признание среди покупателей получили такие фирмы, как Bugatti, FAR, Oventrop. Эти производители зарекомендовали свою продукцию, как одну из наиболее надежных. Некоторые негативные отзывы в основном связаны с тем, что продукция была куплена некачественная. Чаще всего проблемой становится металл, из которого изготавливается кран.
