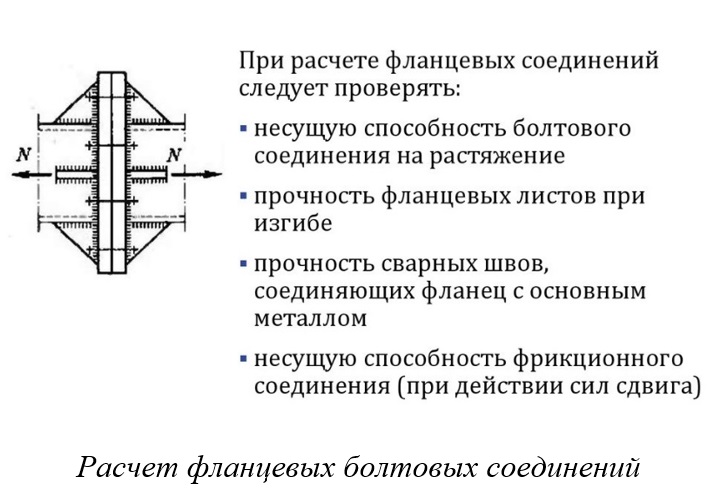

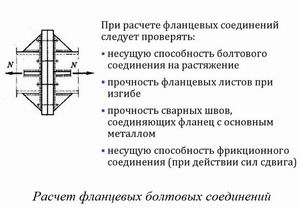

Расчет фланцевых соединений



Расчет фланцевых соединений Сначала конструкторы определяют тип фланца в зависимости от его назначения, вида прокладочного изделия, а также материалов, из которых изделие будет изготавливаться, а затем выбирают необходимые размеры детали по специальным таблицам. Они представлены в соответствующих ГОСТах.

Несмотря на то что фланцы являются стандартными деталями, очень часто возникает потребность в конструировании индивидуального изделия. Система расчета включает следующие пункты:

  • Расчет пластических деформаций в основании втулок, это касается соединений, работающих при небольших температурах и давлениях.
  • Вычисление возникающих напряжений, особенно это касается изделий, которые получены сваркой.
  • Выбор шага болтов, неправильно определенный этот параметр может вызвать прогиб колец фланца между болтами.
  • Учет внешнего изгибающего момента, возникающего от нагрузки на болты. Этот параметр определяет прочностные характеристики фланца.



Расчет фланцевых соединений должен учитывать разновидность нагрузки. Возможны два варианта – в первом случае нагрузка от болтов передается на прокладку, во втором – происходит равномерное распределение нагрузок между прокладкой и опорным кольцом.
