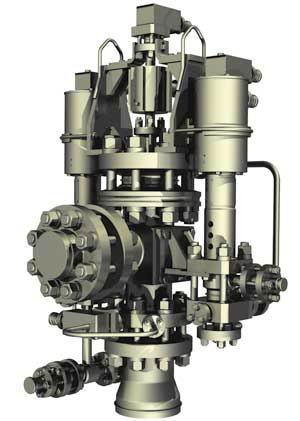

Импульсно-предохранительные устройства (ИПУ)



Импульсно-предохранительные устройства (ИПУ)

ПРЕДОХРАНИТЕЛЬНЫЕ КЛАПАНЫ ПРЯМОГО ДЕЙСТВИЯ имеют ограниченные возможности по пропускной способности. Это вызвано сложностью (а иногда и невозможностью) обеспечения четкого срабатывания клапана и герметичности его затвора при диаметрах седла более 150-200 мм.

Для защиты систем и установок большой единичной мощности с высокими параметрами рабочей среды применяются ПРЕДОХРАНИТЕЛЬНЫЕ КЛАПАНЫ НЕПРЯМОГО ДЕЙСТВИЯ. При аварийном повышении давления в системе эти клапаны (их называют главными) позволяют сбросить большие количества рабочей среды, в результате чего давление восстанавливается до нормального.

Непрямое действие клапана состоит в том, что он открывается при помощи приводного устройства (как правило, поршневого), которое срабатывает под воздействием рабочей среды, подаваемой от другого (импульсного) клапана. Оба эти клапана главный и импульсный являются ОСНОВНЫМИ КОМПОНЕНТАМИ ИМПУЛЬСНО-ПРЕДОХРАНИТЕЛЬНОГО УСТРОЙСТВА (ИПУ).

Главный клапан (его DN достигает 600) устанавливается на основном трубопроводе или емкости. Импульсный клапан может быть встроенным в главный или выполняться в большинстве случаев как автономный (вынесенный) элемент ИПУ.

Встроенный импульсный клапан управляется рабочей средой или сжатым воздухом, воздействующим на поршневое или мембранное устройство, открывающее клапан. Вынесенные импульсные клапаны (DN 20...40) являются самостоятельными изделиями (с собственным условным обозначением) и устанавливаются в непосредственной близости от главного клапана. Они бывают рычажно-грузовыми прямого действия или с рычажно-грузовым или пружинным нагружением золотника и с управлением электромагнитами (по одному на открытие и закрытие). В последнем случае команда на открытие поступает от электроконтактного манометра, срабатывающего при заданном давлении. Электромагниты обеспечивают высокую точность срабатывания импульсного клапана и ИПУ в целом.
