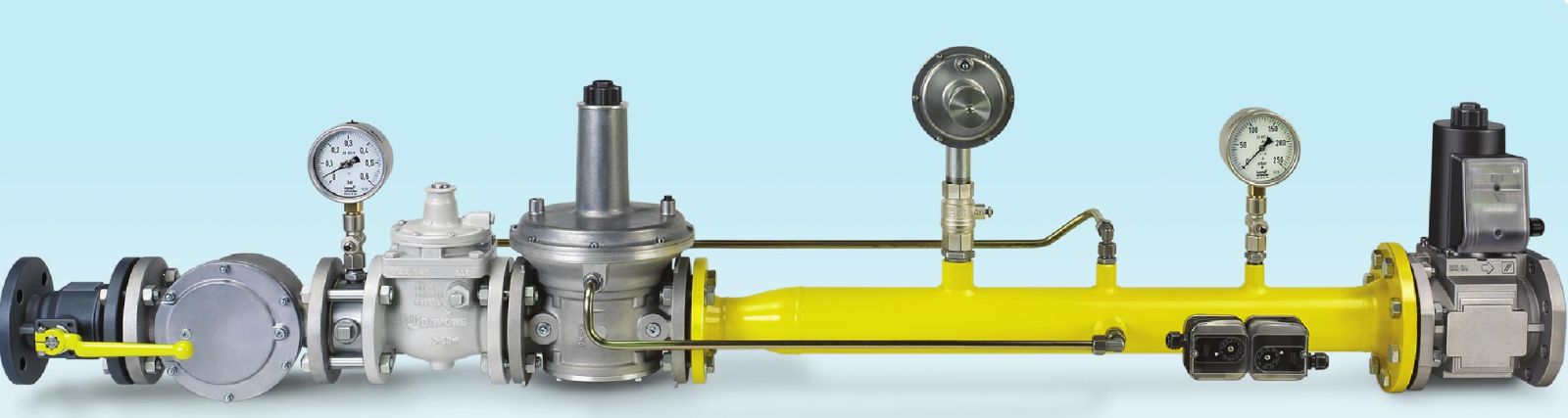

При работе трубопроводной системы могут возникать нештатные ситуации, когда на отдельных участках трубопровода происходит технологическое или аварийное падение давления, а на соседних участках рабочее давление сохраняется. В этих случаях возникает так называемый обратный поток рабочей среды, недопустимый по отношению к оборудованию и трубопроводу (гидроудар, поломка насоса и т. п.). Для предотвращения возможности образования обратного потока среды применяются такие типы автоматически срабатывающей арматуры, как ОБРАТНЫЕ КЛАПАНЫ и ОБРАТНЫЕ ЗАТВОРЫ.
Такая арматура устанавливается, например, за насосной установкой для её защиты от обратного потока среды.
КЛАПАНЫ ОБРАТНЫЕ имеют затвор в виде золотника или в редких случаях – шара, совершающего возвратно-поступательное движение вдоль направления потока среды через седло корпуса. Предназначены в основном для установки только на горизонтальных участках трубопровода. Исключение составляют клапаны с пружиной, обеспечивающей посадку золотника на седло, клапаны, специально предназначенные для вертикального расположения, а также клапаны с сеткой (приемные) для установки на вертикальной всасывающей линии перед насосом.
В ЗАТВОРАХ ОБРАТНЫХ запорный элемент (затвор) поворачивается вокруг горизонтальной оси, расположенной выше оси седла клапана, как правило, за пределами проходного отверстия седла. Затвор выполнен в форме диска, часто называемого захлопкой.
Затворы для трубопроводов больших диаметров иногда выполняются многодисковыми (многостворчатыми), имеющими не одну, а несколько захлопок.
Затворы обратные могут устанавливаться как на горизонтальных, так и на вертикальных трубопроводах. Имеется несколько затворов, которые устанавливаются только на горизонтальных трубопроводах больших диаметров.
Кроме срабатывающей только автоматически, имеется защитная арматура, в конструкции которой предусмотрено и принудительное управление. Обратный клапан или затвор, имеющий принудительное закрытие называется НЕВОЗВРАТНО-ЗАПОРНЫЙ КЛАПАН, а имеющий принудительное закрытие и открытие – НЕВОЗВРАТНО-УПРАВЛЯЕМЫЙ КЛАПАН.
Следует заметить, что до 1982 года клапаны обратные назывались «Клапаны обратные подъемные», а затворы обратные – «Клапаны обратные поворотные». Новые термины установлены Государственным стандартом, а старые применяются как разговорные и встречаются в литературе по арматуростроению.
К защитной арматуре относятся также ОТКЛЮЧАЮЩИЕ КЛАПАНЫ, предотвращающие выброс рабочей среды в атмосферу при разрушениях трубопровода.
В условиях эксплуатации в системах могут возникать и такие отклонения от заданных параметров, которые чреваты аварийными ситуациями. К ним относятся изменение направления потока среды на обратное, выброс рабочей среды из системы в случае нарушения целостности трубопровода, повышение или понижение давления сверх допустимого.
Среди аварийных последствий таких нарушений можно назвать:
Этим определяется особая ответственность арматуры, которая применяется для защиты оборудования и трубопроводов.
Названия арматуры как «защитная», так и «предохранительная» стандартами не регламентированы. В различных источниках к тому или другому виду арматуры относят различные типы изделий. В некоторых случаях предохранительную арматуру рассматривают как часть защитной, в других – наоборот. Но в любом случае следует иметь ввиду, что назначение как защитной, так и предохранительной арматуры – предотвращение аварийных ситуаций в системе. Отличие между ними, принятое в настоящей работе - в принципе действия: защитная арматура для выполнения своих функций закрывается, а предохранительная - открывается. Исходя из этого к защитной арматуре отнесены клапаны и затворы обратные, клапаны невозвратно-запорные, невозвратно-управляемые и отключающие, а к предохранительной – клапаны предохранительные, импульсно-предохранительные устройства (ИПУ), мембранные разрывные устройства (МРУ) и дыхательные клапаны.
Далее среди основных типов и конструктивных исполнений защитной и предохранительной арматуры будут более подробно рассмотрены клапаны и затворы обратные, а также клапаны предохранительные, как наиболее часто встречаемые. По другим типам будет отмечено лишь их назначение и принцип действия.
