  3. Датчик уровня ПМП-185

Датчик уровня ПМП-185

ПОИСК

Датчик уровня ПМП-185 Датчик уровня ПМП-185


Назначение, область применения

Предназначен для контроля уровня жидкости в составе системы измерительной СЕНС (СИ СЕНС), применяется в технологических системах:

предотвращения переполнения резервуаров
контроля герметичности двустенных резервуаров
предотвращения “сухого” хода перекачивающих насосов
автоматического регулирования уровня жидкости и др.

Область применения: технологические системы в нефтедобывающей, нефтяной, нефтегазовой, газовой, химической, автомобильной, водной, коммунально-хозяйственной, фармацевтической, пищевой и других отраслях промышленности.
Измеряемая среда

Нефть • светлые нефтепродукты • бензин • дизельное топливо • авиационный керосин • сжиженные углеводородные газы (пропан - бутан) • диметилэфир • одорант • аммиак • двуокись углерода • кислоты • щелочи • мазут • спирты • пластовая вода • масла • молоко • газовый конденсат • вода • и др.
Устройство, принцип работы

Устройство: Датчик (рис. 3А, 3Б) состоит из направляющей - трубы Ø18 (сталь 12Х18Н10Т), приваренной к стальному цилиндрическому корпусу с крышкой, заворачиваемой по резьбе. В корпусе имеется кабельный ввод (один или два - по заказу). На направляющей находятся поплавки со встроенным магнитом, ход которых ограничен хомутами, которые крепятся болтами с гайками. В направляющей находится металлический стержень, на котором крепятся платы с герконами (магниточувствительными герметичными контактами) с помощью винтов. Число плат с герконами соответствует числу контрольных уровней. Платы последовательно соединяются двумя проводами, образуя переменный резистор, сопротивление которого определяется положением поплавков. Изменение значений контрольных уровней осуществляется перемещением плат герконов по стержню и хомутов по направляющей после ослабления крепежных винтов (для этого датчик демонтируется из резервуара).

Герметизация корпуса датчика при монтаже обеспечивается применением резиновой прокладки (соединение крышки с корпусом), резиновой втулки (уплотнение кабеля в кабельном вводе).

Принцип работы: Когда уровень жидкости минимален (все поплавки лежат на нижних хомутах), образованная резисторами цепь, имеет максимальное сопротивление. При повышении уровня поплавки поочередно всплывают, замыкая контакты герконов, которые шунтируют резисторы, и общее сопротивление цепи уменьшается.

Сопротивление цепи измеряется контроллером, который передает значение уровня на вторичные приборы СИ СЕНС. Датчики имеют индивидуальные адреса в цифровом протоколе СИ СЕНС, соединяются на общую трехпроводную линию связи-питания.
Проверка срабатывания вторичных приборов при дос- тижении критических уровней осуществляется без демонтажа датчика - в режиме “эмуляции” (см. “Общие сведения о СИ СЕНС”).

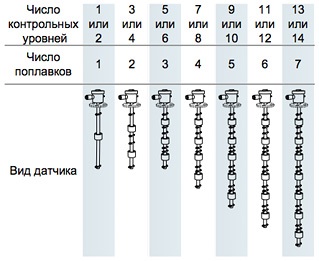

Рис. 1. Исполнения датчика по числу контрольных уровней.

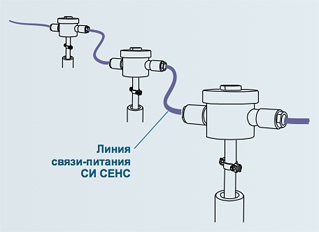

Рис. 2. Наличие второго кабельного ввода позволяет соединять датчики одним кабелем (исполнение ПМП-185-2КВ).

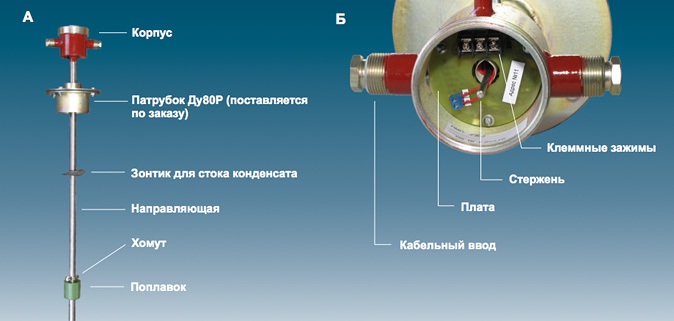

Рис. 3. Внешний вид: А - датчика, Б - корпуса датчика (без крышки).

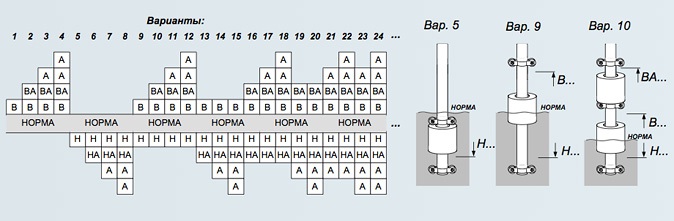

Рис. 4. Исполнения датчика по направлению срабатывания контрольных уровней относительно интервала “норма”. Условное обозначение контрольных уровней: Н - нижний, В - верхний, НА - нижний аварийный, ВА - верхний аварийный, А - аварийный.

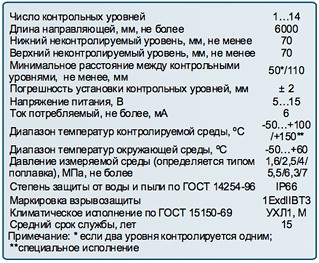

Технические параметры

Варианты исполнения

Варианты исполнения датчика предусматривают переменные данные (примеры условного обозначения приведены в РЭ датчика ПМП-185):

1) Число контролируемых уровней, направление срабатывание каждого уровня* (рис. 1, 4);
2) Длина направляющей, значения контрольных уровней* - выполняются заказу с шагом 1 мм;
3) Тип крепления - фланцевый, резьбовой - см. раздел “Типы крепления преобразователей”;
4) Тип поплавка* - см. раздел “Типы поплавков”;
5) Дополнительный кабельный ввод “-2КВ” (рис. 2); наличие устройства крепления защитной оболочки кабеля - см. раздел “Типы кабельных вводов”;
6) Исполнение из фторопласта (ПВДФ) частей датчика, контактирующих с измеряемой средой: направляющей, хомутов, крепежного элемента;
7) Материал корпуса, крышки: 09Г2С (по умолчанию), 12Х18Н10Т (по заказу).

Примечание: Конструкция датчика позволяет изменять при эксплуатации: расстояния контролируемых уровней, направление срабатывания, типы поплавков.
