  3. Датчик уровня ПМП-119 с сигнализатором МС-3-11-2Р (-ВЗ)

Датчик уровня ПМП-119 с сигнализатором МС-3-11-2Р (-ВЗ)

ПОИСК

Датчик уровня ПМП-119 с сигнализатором МС-3-11-2Р (-ВЗ) Датчик уровня ПМП-119 с сигнализатором МС-3-11-2Р (-ВЗ)


Назначение, область применения

Комплект датчика уровня ПМП-119 с сигнализатором МС-3-11-2Р или МС-3-11-2Р-ВЗ предназначен для визуального контроля относительного заполнения резервуара.

Прибор имеет две группы переключаемых «сухих» контактов, срабатывающих на краях диапазона, которые могут использоваться для:

автоматического регулирования уровня в резервуаре (наполнения или опорожнения) посредством управления перекачивающим насосом; или:
внешнего мониторинга достижения предельных (нижнего и верхнего) уровней. Может применяться в нефтедобывающей, нефтяной, нефтегазовой, газовой, химической, водной, пищевой и других отраслях промышленности.

Устройство, принцип работы

Датчик уровня ПМП-119 (рис. 1А) состоит из направляющей – трубы 1, по которой перемещаются пять поплавков с магнитами 2 в пределах ограничителей 3, и корпуса 4, в котором находятся клеммные зажимы для присоединения кабеля. В направляющей установлены герконы и резисторы.

Электрическая схема датчика представляет собой переменное сопротивление, дискретно изменяющееся при переключении герконов. Соединение датчиков уровня с сигнализатором осуществляется по двум проводам.

Сигнализатор МС-3-11-2Р (рис. 1Б, 1В) выполнен в корпусе из ударопрочного полистирола. В корпусе находится печатная плата с электронной схемой. На боковых стенках корпуса размещены кольцевые резиновые уплотнители, предназначенные для фиксации кабелей. Корпус имеет уплотнения для защиты от влаги и пыли. Печатная плата, электронные элементы покрыты влагозащитным лаком.

Сигнализатор МС-3-11-2Р-ВЗ - взрывозащищенный, выполнен в металлическом корпусе (рис. 2А). В корпусе находится печатная плата. Шкала сигнализаторов образована шестью яркими светодиодами и индицирует 11 контролируемых уровней (рис. 2Б).

Принцип работы: При изменении уровня жидкости поплавки перемещаются по направляющей, вызывая переключение герконов, которые шунтируют резисторы, в результате чего происходит изменение выходного сопротивления датчика уровня. На панели сигнализатора последовательно загораются один или два светодиода (рис. 3А, 3Б). Переключение выходных реле происходит на двух крайних (нижнем и верхнем), и двух предшествующих им уровнях. Контакты реле могут использоваться для управления реле насоса К1 (рис. 3В).

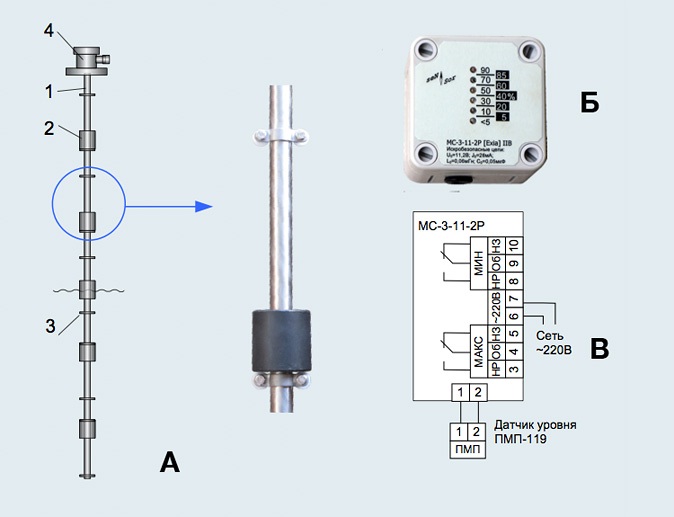

Рис. 1. А - Датчик уровня ПМП-119. Б - внешний вид Сигналы МС-3-11-2Р, В - схема расположения клемм Сигналы МС-3-11-2Р

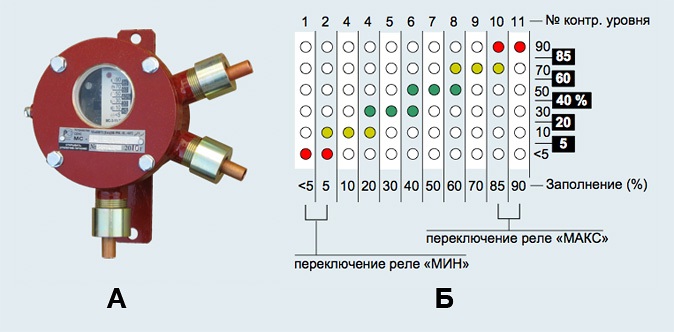

Рис. 2. А - Сигнализатор МС-3-11-2Р-ВЗ. Б - Рисунок, поясняющий индикацию 11 уровней.

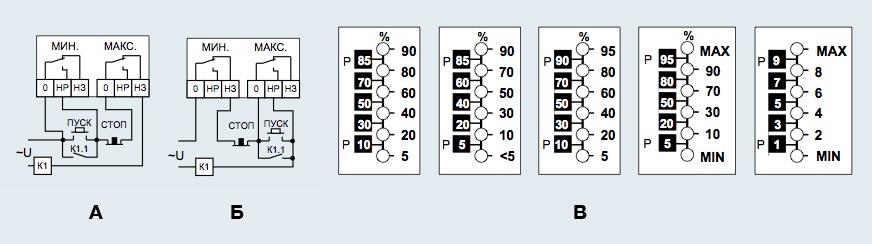

Рис. 2. А, Б - Сигнализатор МС-3-11-2Р. Схемы соединений для автоматического: А - наполнения,Б - опорожнения резервуара. В - Варианты исполнения шкалы сигнализаторов.

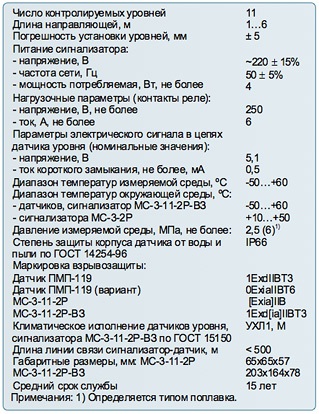

Технические параметры

Варианты исполнения датчика предусматривают:

1) Длину направляющей и значения контрольных уровней с интервалом 1 мм;
2) Тип крепления - см. раздел “Типы крепления преобразователей”;
3) Тип поплавка - см. раздел “Типы поплавков”;
4) Тип кабельного ввода - см. раздел “Типы кабельных вво-дов”.

Сигнализатор МС-3-11-2Р может иметь исполнения:

- “МС-...- рамка крепления к щиту” (комплектуется рамкой для крепления врезкой в щит”)
- “МС-...-DIN-рейка” (комплектуется зажимом для крепления наDIN-рейке 35 мм).

Варианты исполнения шкалы сигнализатора - рис. 3В.
