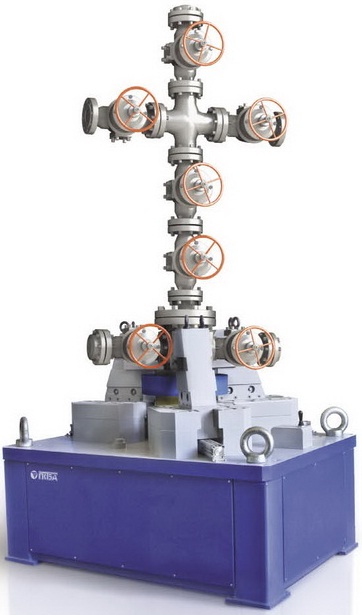

Пост №5 Пост для испытаний устьевого и противовыбросового оборудования DN 50...425 мм

Пост №5 Пост для испытаний устьевого и противовыбросового оборудования DN 50...425 мм

НАЗНАЧЕНИЕ:

Гидравлические испытания на прочность и плотность материала устьевого и противовыбросового оборудования.

DN, мм	Максимальное испытательное давление, МПа
DN, мм	21	35	70	105
50...230
280
350
425

ИСПЫТЫВАЕМЫЕ ИЗДЕЛИЯ:

Устьевое и противовыбросовое оборудование.

ТИП ПРИСОЕДИНЕНИЯ ИСПЫТЫВАЕМОГО ИЗДЕЛИЯ:

Фланцевый.

ИСПЫТАТЕЛЬНАЯ СРЕДА:

Вода;
Вода с ингибитором коррозии класса чистоты не грубее 14 по ГОСТ 17216-99 (кода 19/16 по ИСО 4406-99).

Допускается использование иных пробных веществ, указанных в ТУ или КД на конкретную арматуру, при согласовании с ПКТБА.

ДОСТОИНСТВА ИЗДЕЛИЯ:

-Стенд позволяет проводить испытания без осевого сжатия, что предохраняет арматуру от деформации и обеспечивает достоверность испытаний.
-Возможный вариант установки: как напольный, так и в кессон.
-Силовая гидравлика зажимного устройства работает на масле, что увеличивает срок службы стенда.
-Быстрый зажим и центровка испытываемого изделия за счет одновременного перемещения прихватов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Параметр	Значение
Максимальное усилие зажима, т	900
Мин./макс. диаметр зажимаемого фланца, мм	165/705
Максимальное давление в системе зажима, МПа	34
Давление воздуха, подаваемого в пневмоцилиндры перемещения прихватов, МПа	0,4+0,2
Габаритные размеры, мм	1660х1220х1330
Масса, кг (стенда)	3575
