  3. Компенсаторы сильфонные осевые КСО-С для систем отопления и водоснабжения

Компенсаторы сильфонные осевые КСО-С для систем отопления и водоснабжения

ПОИСК

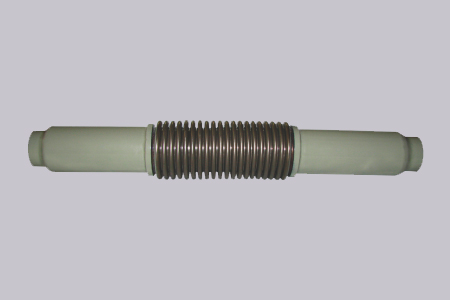

Компенсаторы сильфонные осевые КСО-С для систем отопления и водоснабжения Компенсаторы сильфонные осевые КСО-С для систем отопления и водоснабжения



Назначение:

Предназначены для обеспечения эффективной защиты трубопроводов систем водоснабжения, отопления и других технологических трубопроводов от статических и динамических нагрузок, возникающих при температурных деформациях и вибрациях.
Преимущество над аналогами — применение в качестве компенсирующего элемента полноценного сильфона (в отличие от металлорукава в изделиях других производителей) обеспечивает высокую надежность и длительный срок службы компенсатора.
Изготавливают с кожухом или без кожуха.

Общие сведения:

 В процессе эксплуатации трубопроводов возникают деформации, которые происходят из-за температурных изменений, внешних факторов. Устройство, предназначенное для компенсирования этих деформаций, называют сильфонным компенсатором.

Эти компенсаторы сильфонные применяются для соединения труб разных типов, для герметизации трубопроводов. Также они  изолирует вибрационные нагрузки от потока или работающего оборудования. Компенсируя температурное расширение трубопровода, предотвращают возможные разрушения трубы, возникающие при деформации трубопроводов.

Широко применяются они в нефтяных, химических, энергетических промышленностях. Монтаж осуществляются на насосах, двигателях, турбинах, а также в других оборудованиях промышленного назначения.

Сильфонный компенсатор состоит из ограничительной и присоединительной арматуры, сифона. Приспособление хорошо уравновешивает и поглощает относительные перемещения. Для производства на нашем заводе используется сталь, которая  позволяет применять компенсаторы сильфонные в трубопроводах с агрессивными элементами.

Преимуществом этого вида компенсатора является высокая герметичность и температуростойкость, низкая цена и долгий срок эксплуатации. После установки не требует особого обслуживания.

Сдвиговые компенсаторы хорошо компенсируют движение и поперечные перемещения. Конструкция включает в себя направляющие и ограничительные тяги, тросы. Для монтажа в трубопровод используются специальные присоединительные арматуры.

Для компенсации отклонения оси устройства на определенный угол применяют угловые компрессоры. Особенности конструкции исключает осевое растяжение сдвиг или сжатие. Для этого используются специальные направляющие тяги шарниры.

Перемещения, которые происходят вдоль своей оси, компенсируются осевыми компенсаторами. Конструкция состоит из защитного кожуха, направляющего экрана.

Существует также стандартные компенсаторы сильфонные, которые используются в системах водоснабжения и отопления. На нашем заводе они  изготавливают из нержавеющей стали.

Чтобы присоединить к трубопроводу используются разные способы. Сварной способ используется для фиксации сильфонового компенсатора к трубопроводу. Концы трубопровода сваривают с концевыми деталями компенсатора. При этом сечение и толщина стенки должны быть одинаковыми. Этот вид закрепления широко распространен.

При использовании фланцевого метода компенсатор фиксируется к фланцу трубопровода. Преимуществом этого метода является обеспечение разъемного соединения деталей трубопровода. Резьбовой способ позволяет фиксировать компенсатор через резьбовые уплотнения и переходные муфты к трубопроводу. Применяется этот вид соединения только для малых давлений.

Основные технические характеристики

Осевая компенсирующая способность (сжатие — растяжение), мм

40

Рабочее давление, мПа

1,6

Максимальная температура рабочей среды, 0С
вода
пар


150
250



Условное обозначение

Обозначение по
конструкторскому документу

Условный проход
DN, мм

Строительная длина
L*, мм

Наличие кожуха

КСО-С-20-1,6-40

ЦТКА 304.552.041

20

200

Без кожуха

КСО-С-25-1,6-40

ЦТКА 304.552.041-01

25

210

Без кожуха

КСО-С-20-1,6-40/К

ЦТКА 304.552.042

20

200

С кожухом

КСО-С-25-1,6-40/К

ЦТКА 304.552.042-01

25

210

С кожухом

* - размер для справок

В стадии разработки компенсаторы КСО-С для присоединения к трубе условным проходом DN 32; 40; 50; 65; 80 мм.



Обозначение по конструкторскому документу

Условный проход DN, мм

Наружный диаметр патрубков D,мм

Наличие кожуха

Материал

12Х18Н10Т

Сталь 20

ЦТКА 304.552.027-00

20

28



●

ЦТКА 304.552.027-01



●



ЦТКА.304.552.028-00

●



●

ЦТКА.304.552.028-01

●

●



ЦТКА 304.552.027-02

25

32



●

ЦТКА 304.552.027-03



●



ЦТКА 304.552.028-02

●



●

ЦТКА 304.552.028-03

●

●





Вариант исполнения

I

II

Осевая компенсирующая способность ( + растяжение/ - сжатие), мм

40 (± 20)

40 (+10/-30)

Строительная длина L (при температуре монтажа от +5 до +200С), мм

244 ± 2

254 ± 2
