Новинки: Clorius представил 3-ходовой регулирующий клапан с присоединением Victaulic

6 Сентября 2013
Датская компания Clorius Controls приступила к производству 3-ходового регулирующего клапана с условным обозначением G3CM-T, предназначенный для регулирования рабочей среды в охлаждающих системах.

Принцип действия, конструкция и рабочие характеристики нового клапана практически идентичны клапану G3FM-T, уже несколько лет пользующегося отличным спросом у эксплуатационников. Однако, новый клапан имеет существенное отличие от своих предшественников. Это отличие заключается в способе присоединения к трубопроводу.

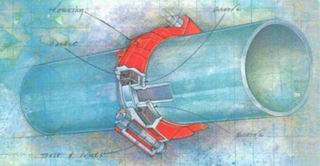

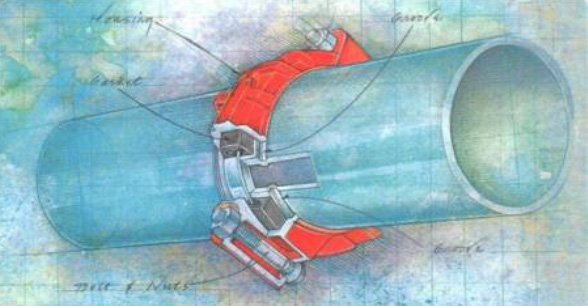

Для регулирующего клапана G3CM-T был выбран способ, запатентованный компанией Victaulic – соединение, имеющее концевые пазы и скрепляемое с помощью муфт и болтовых соединений.

Такой способ присоединения арматуры к трубе имеет ряд преимуществ перед традиционными методами (фланцевое, резьбовое, присоединение под приварку):

1. Нет опасности воспламенения - так как метод Victaulic – это исключительно механическое болтовое соединение, нет опасности воспламенения при его применении. Оно намного безопаснее и не требует экранирования или слежения за огнем.
2. Сборка легче и требует меньше болтов, чем фланцевое соединение - соединение за счет концевых пазов требует всего по два болта для каждой муфты (диаметром до 323,9 мм) . Соосность болтовых отверстий не является критической, как у фланцевых соединений. Также не нужно тратить время на подгонку деталей, а время, затрачиваемое на сборку конструкций, значительно сокращается.
3. Экономично и практично - сборка методом Victaulic занимает в пять раз меньше времени, чем сварка, фланцевое или резьбовое соединение, применение этого метода сокращает общую стоимость установки на 20-40%. Стоимость рассчитывается более точно; сроки выполнения определяются более конкретно.
4. Гибкость – система Victaulic является уникальной по своей способности позволять расширение, сжатие и прогиб, что дает возможность при проектировании использовать эти характеристики, применяя публикуемые типовые изделия. В результате, среди возможных вариантов – исключение или сокращение специального дополнительного оборудования для снижения вибрации, петлевых трубных компенсаторов и допуска на усадку.
5. Прочность - при необходимости соединения стандартных труб, фитингов и клапанов с концевыми пазами, прочность может быть достигнута за счёт применения стандартных муфт. Запатентованная уникальная конструкция жесткой муфты ZeroFlex из нержавеющей стали или ковкого чугуна, благодаря срезанным наискосок краям, обеспечивает достаточную фиксацию трубы для противодействия скручивающей и изгибающей нагрузкам.
6. Поглощение сейсмических колебаний - надежная фиксация клиньев (краев) муфт в пазах по всей окружности трубы позволяет конструкции выдерживать значительное давление и торцевую нагрузку и противостоит смещениям труб в результате воздействия различных внутренних и внешних факторов.
7. Разнообразные прокладки (уплотнения) для различного применения - поскольку прокладки (уплотнения) – единственная из соединительных частей, соприкасающаяся с передаваемой по трубопроводу средой, они могут быть использованы со стандартными муфтами, в соответствии с необходимыми требованиями. Изготавливаются из фторэластомеров, ЭПДМ, гидрина и пр. материалов.
8. Просто выравнивать - метод соединения при помощи концевых пазов позволяет полное вращение труб, клапанов, фитингов и муфт перед скреплением, что позволяет компенсировать некоторые погрешности при выравнивании и избавляет от необходимости производства двух отверстий, необходимых для фланцевого соединения. Облегчается монтаж в труднодоступных местах.
9. Компенсация шума и вибрации - базовая конструкция отдельных труб с концевыми пазами, уплотненных резиновой прокладкой и зафиксированных хомутами муфты, стянутыми снаружи болтами, снижает передачу шума и вибрации в системе по геометрическим принципам. Независимые испытания подтвердили значительное затухание вибраций.
10 . Легкий доступ к системе и оборудованию - разборка (для чего необходимо снять всего четыре болта) обеспечивает доступ в систему для очистки, обслуживания, добавления или замены деталей. Дроссельные клапаны Виктолик обеспечивают возможность обслуживания оборудования или систем посредством их изоляции с глухой отсечкой.

Новый регулирующий клапан Clorius G3CM-T идеально подходит для работы с питьевой и горячей водой, а также смазочными маслами с температурой до +100 градусов и рабочим давлением до 16 бар.
