Разработки проверенные временем: уникальная технология микродугового оксидирования поверхности шарового затвора от компании «Экс-Форма»

29 Ноября 2013
Разработку и производство газовых шаровых кранов компания «Экс-Форма» начала в 1991 году, при этом. Среди профессионалов газовой сферы, шаровые краны производства «Экс-Формы» являются символом надежности и качественности продукции, во многом это обусловлено тем, что при производстве шаровых кранов марки «Экс-Форма» используется ряд уникальных, запатентованных технологий, не имеющих аналогов в отрасли. Подтверждением популярности кранов является тот факт, что осенью 2013 года был выпущен и поступил на службу газораспределительных сетей России и Стран СНГ миллионный экземпляр ГШК!

Уникальная технология микродугового оксидирования поверхности шарового затвора, применяемая при производстве шаровых кранов, защищенная патентом РФ. Благодаря применению данной технологии, на поверхности шара образуется высокопрочное эрозионостойкое корундовое покрытие, которое, в сочетании с эластичным абразиво-устойчивым уплотнением из полиуретана или фторопласта обеспечивает сохранение герметичности затвора в течение 16 000 циклов «открыто-закрыто», что было доказано в результате проведения ресурсных испытаний на базе «Гипрониигаз».
Также важным преимуществом кранов ГШК производства компании «Экс-Форма» является использование толстостенной алюминиевой трубы для изготовления шарового затвора. Для увеличения надежности в сравнении со сварными кранами, корпус крана изготавливается методом горячей поковки. Наличие износостойкого уплотнения исключает нарушение герметичности затвора крана даже при сильном загрязнении среды твердыми частицами (песок, окалина).

Помимо прочего, поверхность шара обладает идеальной геометрией, что обеспечивает минимальное аэродинамическое и гидравлическое сопротивление. В качестве примера, сведения, полученные при испытаниях шаровых кранов итальянского производства показывают, что они потеряли герметичность при достижении 2 тыс. циклов, испанского и китайского производства – 8 тыс. циклов. Стоит также отметить, что шаровые краны производства компании «Экс-Форма» не требуют технического обслуживания или ревизии в течение всего срока службы и способны работать в диапазоне температур окружающего воздуха от -60 до +800C.

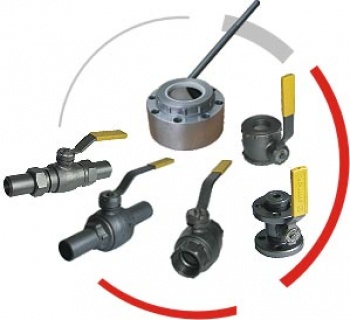

Выпускаются краны ГШК в 2-х вариантах исполнения по транспортируемой среде:

- вариант 1 (полиуретановое уплотнение затвора, СКУ ПФЛ –100 ТУ 38-1051240-78) предназначен для среды – неочищенный от механических примесей неагрессивный природный газ, нефтепродукты, вода.
- вариант 2 (фторопластовое уплотнение затвора, Ф-4 ГОСТ 10007-80) среда – очищенные от механических примесей неагрессивный природный газ, жидкая фаза сжиженных углеводородов, нефтепродукты, вода.

Также краны различаются по способам крепления к трубопроводу:

- Муфтовые краны DN 15-50(монтаж происходит с помощью стандартных сгонов и муфт с герметизацией резьбы лентой ФУМ или паклей, пропитанной железным суриком).
- Краны DN50(материал корпуса – сталь 20), DN80, DN100(материал корпуса – сплав Д16Т) устанавливаются между фланцами трубопровода с помощью стандартных шпилек и гаек.
- Краны DN15 – DN65 с плавающими фланцами обеспечивают установку крана в любом положении и не требуют совпадения отверстий с приваренными к трубопроводу фланцами.
- Краны DN 15-100 под приварку.
- Краны DN 15-40 штуцерные.

Существуют 2 вида кранов, различающихся по климатическому исполнению:

- Обычное исполнение - Сталь 20 ГОСТ1050-88, от - 40 до +800С.
- Северное исполнение- Сталь 09Г2С ГОСТ 19281-89, от –60 до +800C.

В ряду поставленных дальнейших задач развития компании «Экс-Форма» стоит задача разработки и выпуска шаровых кранов и другого оборудования для применения на системах газораспределения с высоким давлением.



Для ПТА Армторг.ру и журнала Вестник Арматурщика
По материалам компании «Экс-Форма»
