  3. Датчик уровня ПМП-022 с сигнализатором МС-3-2Р (-ГС, -ВЗ)

Датчик уровня ПМП-022 с сигнализатором МС-3-2Р (-ГС, -ВЗ)

ПОИСК

Датчик уровня ПМП-022 с сигнализатором МС-3-2Р (-ГС, -ВЗ) Датчик уровня ПМП-022 с сигнализатором МС-3-2Р (-ГС, -ВЗ)


Назначение, область применения

Датчик уровня в комплекте с сигнализатором предназначен для контроля верхнего уровня нефти, нефтепродуктов в резервуарах с плавающей крышей (понтоном).

Устройство, принцип работы

Устройство датчика: Датчик (рис. 1А) состоит из направляющей - трубы Ø18 (сталь 12Х18Н10Т), приваренной к стальному цилиндрическому корпусу с крышкой, заворачиваемой по резьбе. В корпус вварен кабельный ввод. На направляющей находятся подвижный магнит и пружина. Пружина соединена тросом (проволока Ø2, сталь 12Х18Н10Т) с металлическим грузом. В направляющей находится геркон. Герметизация корпуса обеспечивается применением резиновой прокладки (соединение крышки с корпусом), резиновой втулки (уплотнение кабеля в кабельном вводе).

Устройство сигнализатора: Сигнализатор МС-3-2Р выполнен в корпусе из ударопрочного полистирола (рис. 2А), на боковой стенке которого имеется отверстие для сигнала пьезозвонка.
Сигнализатор с индексом “-ВЗ” выполнен в герметичном стальном корпусе (рис. 2Б), в крышке которого имеется смотровое окно. На боковых стенках корпуса имеются кабельные вводы. Сигнализаторы с индексом “-ГС” имеет отдельный выход для подключения сирены ВС-3-12В (рис.2Г).

Принцип работы: Датчик крепится к верхней стенке (крышке, люку) резервуара посредством фланца (резьбового штуцера, гайки). Уровень срабатывания регулируется при монтаже длиной троса (рис. 1 Б, В). Груз, подвешенный на тросе, сжимая пружину, отводит магнит вниз, и он не воздействует на геркон. При достижении верхнего уровня заполнения резервуара, понтон, находящийся на поверхности жидкости, поднимает груз. При этом, пружина, разжимаясь, подводит магнит к геркону, вызывая его переключение. Состояние геркона датчика контролирует сигнализатор. Контроль датчика с контактами, шунтированными диодом (исполнение ПМП-022-W5DНЗ - рис. 2Д): в зависимости от полярности диода, происходит переключение реле “МАКС” (реле 1) или “МИН” (реле 2),и загорается светодиод “МАКС” или “МИН”, длительность сигнала - 20 с. При срабатывании датчика с контактами, не шунтироваными диодом (исполнение ПМП-022-W5НЗ - рис. 2Е), происходит одновременное срабатывание указанных реле и загорание светодиодов “МИН” и МАКС”, звуковой сигнал подается непрерывно.

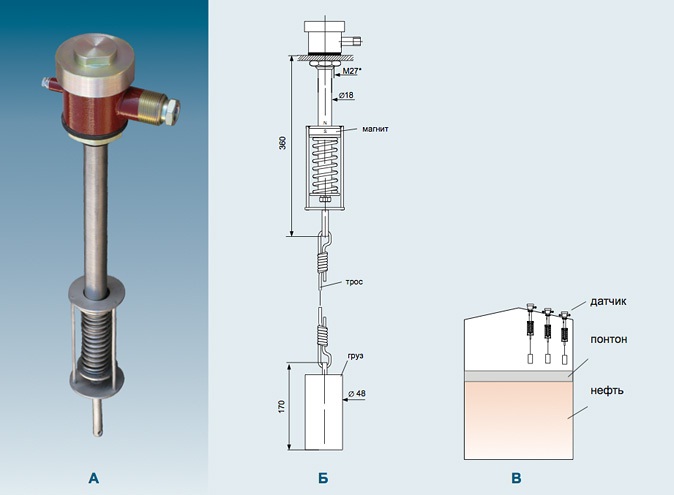

Рис. 1. Датчик уровня ПМП-022: А - внешний вид, Б - конструкция, В - расположение датчика в резервуаре (применены три датчика для дублирования).

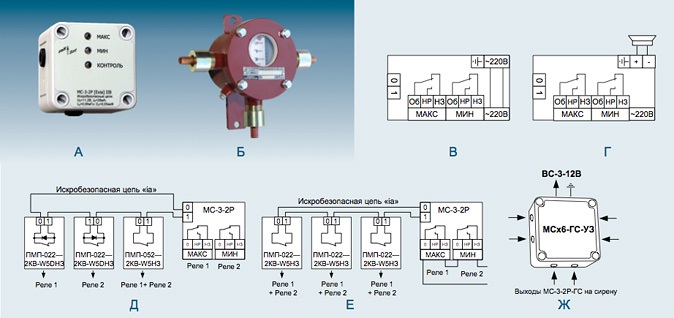

Рис. 2. Сигнализаторы МС-3-2Р. А, Б - внешний вид модификаций: МС-3-2Р, МС-3-2Р-ГС (А), МС-3-2Р-ВЗ, МС-3-2Р-ГС-ВЗ (Б). В, Г - схемы расположения контактов: МС-3-2Р, МС-3-2Р-ВЗ (В), МС-3-2Р-ГС, МС-3-2Р-ГС-ВЗ (Г). Д, Е - примеры схем соединения при дублировании датчиков. Если существует вероятность заклинивания понтона, то в схеме дублирования может быть применен датчик ПМП-052-2КВ-W5НЗ (показан на Д), реагирующий на уровень жидкости. В целях дублирования также он может иметь несколько верхних контрольных уровней. Ж - коробка МСх6ГС-УЗ. Применяется для объединения выходов сигнализаторов (до 6-ти) на общую сирену (ВС-3-12В или СПГ- 1). Коробка выполнена в корпусе, аналогичному корпусу МС-3-2Р (А). В корпусе коробки находится плата с винтовыми клеммными зажимами и диоды, осуществляющие развязку выходов МС-3-2Р на сирену.

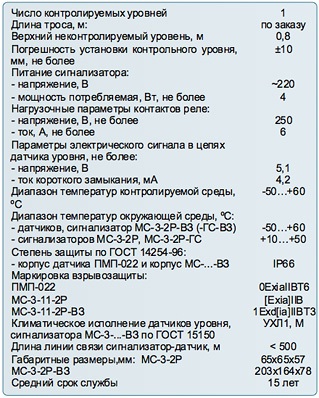

Технические параметры

Варианты исполнения датчика предусматривают переменные данные:

1) Длина тросса. Указывается в обозначении: “ПМП- 022-3” (длина тросса 3 м).
2) Тип крепления - фланцевый, резьбовой - см. раздел “Типы крепления преобразователей”;
3) Тип кабельного ввода, наличие устройства крепления защитной оболочки кабеля - см. раздел “Типы кабельных вводов”;
4) Тип выходного каскада: - нормально-замкнутые контакты геркона. Пример записи: “ПМП-022-W5НЗ”; - нормально-замкнутые контакты геркона, шунтированные диодом. Пример записи: “ПМП-022-W5DНЗ”;
5) Число кабельных вводов: 1 (по умолчанию); 2 (по заказу). Пример записи: “ПМП-022-2КВ” (с двумя кабельными вводами).
