  3. Датчики уровня ПМП-066,-088,-092,-095,-099,-112,-115,-125,-135 с сигнализатором МС-3-2Р (-ГС, -ВЗ)

Датчики уровня ПМП-066,-088,-092,-095,-099,-112,-115,-125,-135 с сигнализатором МС-3-2Р (-ГС, -ВЗ)

ПОИСК

Датчики уровня ПМП-066,-088,-092,-095,-099,-112,-115,-125,-135 с сигнализатором МС-3-2Р (-ГС, -ВЗ) Датчики уровня ПМП-066,-088,-092,-095,-099,-112,-115,-125,-135 с сигнализатором МС-3-2Р (-ГС, -ВЗ)


Назначение, область применения

Комплект датчика уровня с сигнализатором осуществляет контроль 1..4 уровней заполнения резервуара, и применяется в
технологических системах:

управления перекачивающим насосом или электромагнитным клапаном в режиме автоматического наполнения или опорожнения резервуара;
предотвращения переполнения резервуаров;
контроля герметичности двухстенных резервуаров по падению уровня в жидкости в межстенном пространстве;
предотвращения “сухого” хода насоса;
внешнего мониторинга достижения предельных уровней заполнения резервуара;
светозвуковой сигнализации достижения критических уровней наполнения резервуаров.

Область применения: нефтедобывающая, нефтяная, нефтегазовая, химическая, водная, коммунально-хозяйственная, пищевая и другие отрасли промышленности.
Устройство, принцип работы

Устройство датчиков: Датчики состоят из направляющей и 1...4-х поплавков (рис. 6).
Направляющая датчиков уровня, длиной до 6 м (ПМП-066...112), выполнена в виде цельной трубы (рис. 4).
Направляющая датчиков уровня, длиной до 30 м (ПМП-115, ПМП-125), образована отдельными зондами (рис. 5), соединенными несущим 2-х проводным экранированным кабелем во фторопластовой оболочке. Электрическое соединение с датчиком осуществляется кабелем, который присоединяется к клеммным зажимам, расположенным в соединительной муфте из комплекта датчика. К нижнему зонду датчиков прикреплен груз.

Датчик уровня ПМП-135 (на рис. 6 не показан) состоит из направляющей - трубы, длиной до 4 м, на которой расположены 1 или 2 поплавка, и может контролировать 1...3 уровня по аналогии с ПМП-066...099. Направляющая подвешивается в резервуаре несущим кабелем по аналогии с ПМП-115,-125.

Устройство сигнализатора: Сигнализатор МС-3-2Р выполнен в корпусе из ударопрочного полистирола (рис. 1А), на боковой стенке которого имеется отверстие для сигнала пьезозвонка.

Сигнализатор с индексом “-ВЗ” выполнен в герметичном стальном корпусе (рис. 1Б), в крышке которого имеется смотровое окно. На боковых стенках корпуса размещены три кабельных ввода. Сигнализатор с индексом “-ГС” имеет отдельный выход для подключения сирены ВС-3-12В (рис. 2Б).

Принцип работы: При движении поплавка с магнитом за изменяющимся уровнем жидкости происходит переключение герконов, находящихся в направляющей датчика. Часть герконов шунтирована диодами. Выход датчиков имеет 4-ре состояния: - замкнут накоротко (Норма); - диод в одном направлении (1 уровень); - диод в другом направлении (2 уровень); - обрыв цепи (3 уровень - “авария”). Сигнализатор реагирует на эти состояния переключением реле, звуковым и световым сигналом как показано на рис. 3. Звуковой сигнал прерывистый, синхронно с ним мигает светодиод “Контроль”. Длительность звукового сигнала при достижении 1-го и 2-го уровней - 20с, при достижении уровня “Авария” - непрерывно.

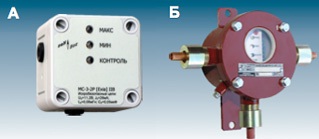

Рис. 1. Сигнализаторы: МС-3-2Р (А); МС-3-2Р-ВЗ (Б).

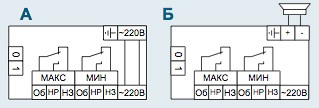

Рис. 2. Схема контактов: МС-3-2Р (А); МС-3-2Р-ГС (Б).

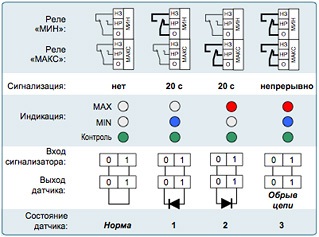

Рис. 3. Показаны четыре состояния сигнализатора (реле, сигнализация, индикация) и соответствующие им состояния датчика.

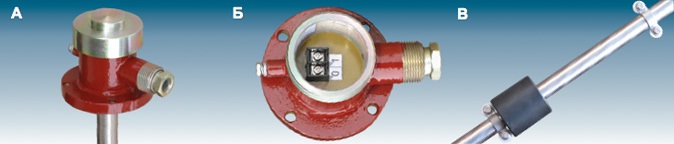

Рис. 4. Датчики уровня с направляющей в виде цельной трубы: А - корпус, Б - клеммный отсек, В - направляющая с поплавком.

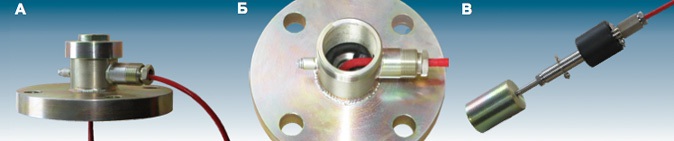

Рис. 5. Датчики уровня с направляющей, образованной зондами: А - корпус, Б - внутренний отсек корпуса, В - нижний зонд с поплавком и грузом.

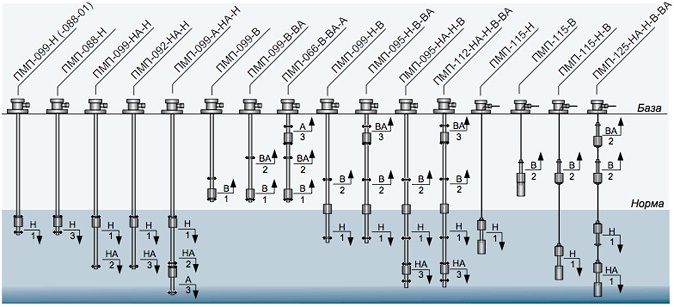

Рис. 6. Варианты исполнения датчиков уровня. Контрольные уровни обозначены в виде дроби: в числителе: “Н” - нижний, “В”- верхний, “НА” - нижний аварийный, “ВА” - верхний аварийный, “А” - аварийный (расположен ниже “НА” или выше “ВА“ уровней); в знаменателе: 1, 2, 3 - состояние датчика, регистрируемое сигнализатором - см. рис. 3.

Технические параметры
