  3. Типы крепления датчиков

Типы крепления датчиков

ПОИСК

Типы крепления датчиков Типы крепления датчиков

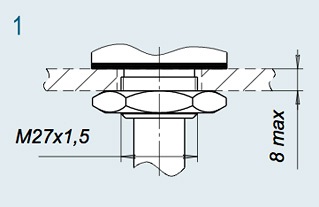

“ПМП-...-М27”
В съемной крышке резервуара сверлится отверстие, диаметром 30 мм. ПМП вставляется в отверстие и крепится снизу гайкой М27. Поплавок устанавливается на направляющую трубу снизу крышки резервуара.

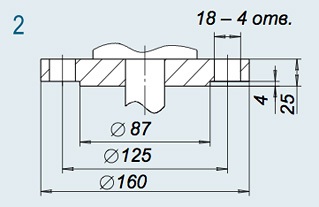

“ПМП-...-фланец 2-50-25”
К корпусу и направляющей приварен фланец (см. прим. 1)

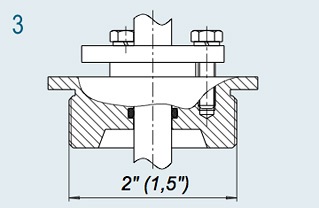

“ПМП-...- штуцер Р, 2” (1 1⁄2”)”
Поставляется со штуцером регулирующим, имеющим резьбу 2” или 1 1⁄2 “. Позволяет перемещать ПМП вверх-вниз, регулируя положение в емкости.

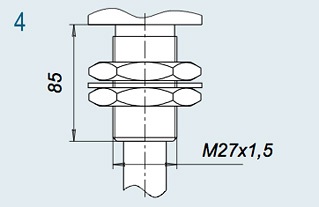

“ПМП-...М27(85)”
Удлиненная резьба М27, две гайки. Позволяет регулировать уровень срабатывания. Длина резьбы может быть 50 мм:
“ПМП-...-М27(50)”

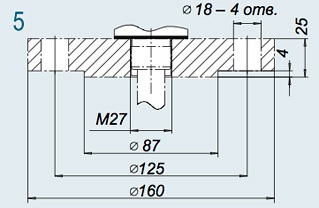

“ПМП-...- фланец М27, 2-50-25”
ПМП вворачивается по резьбе М27 во фланец (см. прим. 1). Съемный фланец удобен для укладки ПМП в транспортную тару.

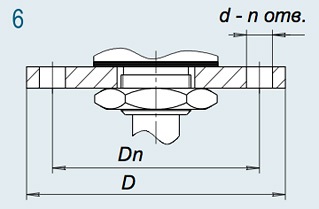

“ПМП-...- фланец М27, D..., Dn..., n..., d...”
Поставляется с тонкостенным фланцем произвольных размеров, указываемых в обозначении.


“ПМП-...- с патрубком
Ду80” Поставляется с патрубком, который при монта- же приваривается к верхней стенке (крышке) емкости.

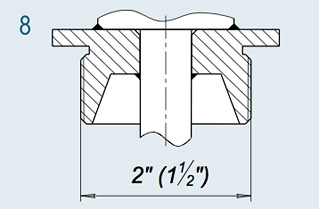

“ПМП-...- 2” (11⁄2”)”
Крепление ПМП осуществляется по резьбе 2” (11⁄2”).

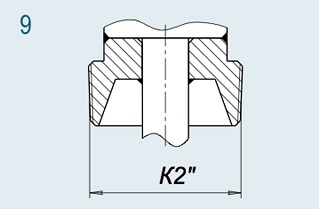

“ПМП-...- К2”
Крепление ПМП осуществляется по конической резьбе 2”.
“ПМП-...- М27Р”
Поставляется со штуцером регулирующим, позволяющим перемещать направляющую ПМП вверх-вниз, регулируя положение в емкости.

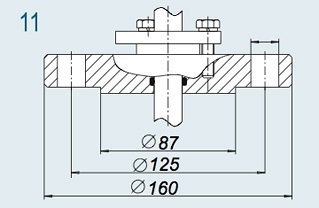

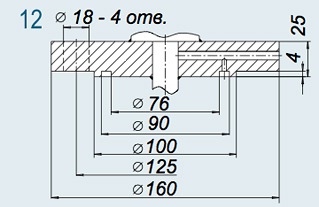

“ПМП-...- фланец Р, 2-50-25”
Поставляется с фланцем регулируемым (см. примечание 1). Позволяет перемещать ПМП вверх-вниз, регулируя положение в емкости.

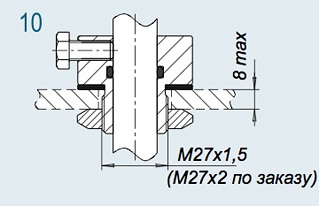

“ПМП-...- фланец двухстенный ...”
Применяется для двухстенных резервуаров хранения СУГ, обеспечивая возможность контроля герметичности межстенного пространства. Размеры - по согласованию с заказчиком.

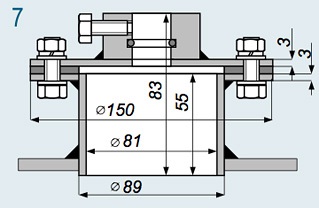

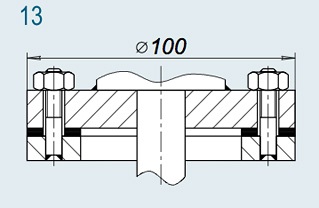

“ПМП-...- фланец D100”
Фланцевое соединение минимальных размеров. Нижний фланец приваривается к резервуару при монтаже.

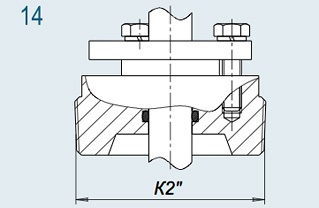

“ПМП-...-штуцер Р, К2”
Поставляется со штуцером регулирующим,имеющим коническую резьбу 2”. Позволяет перемещать ПМП вверх-вниз, регулируя его положение в емкости.


Примечания:

1) Исполнение фланца «2-50-25» - по ГОСТ 12815-80, где: “2” – выступ; “50” - условный проход (Ду50); “25” – давление в кгс/см2). Фланцы изготавливаются любого варианта по ГОСТ12815 - 80 или по чертежу заказчика.
2) Фланец (штуцер) может быть изготовлен из нержавеющей стали 12Х18Н10Т, при этом к его обозначению добавляется «НЖ», например: «...Фланец НЖ, 2-50-25».
3) ПМП может поставляться с ответным фланцем или с патрубком, к которому приварен ответный фланец. При заказе, например” ПМП-...-Фланец 2-50-25”, дополнительно указать «Фланец ответный 3-50-25» или «Патрубок L= ... c фланцем 3-50-25», где L – высота патрубка в мм.
4) Типы крепления 2, 3, 9, 11, 12, 14 могут применяться для резервуаров, работающих под давлением (давление - по ГОСТ). Максимальное рабочее давление для фланцев (штуцеров) “регулируемых” (обозначенных “Р”) - 2,5 МПа.
