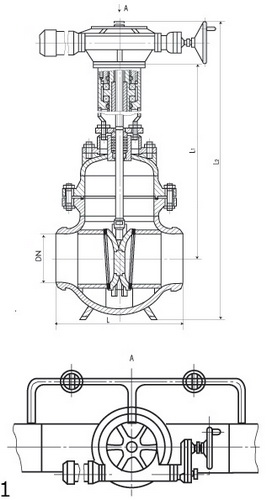

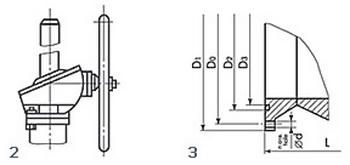

Обозначение | Табличная фигура | Ном. диаметр, DN (мм) | Ном. давление, PN (МПа) | Рабочая среда | Темп. рабочей среды, Со | Материал основных деталей | Рис. № | |
ИА 11124-300 | 30с911нж | 300 | 8,0 | Вода, пар | 425 | Сталь 20 | 1 |
|
-01 | 30с911нж1 | 1, 3 |
| |||||
-04 | 30с911нж4 | Нефть, нефтепродукты | 1 |
| ||||
-05 | 30с911нж5 | 1, 3 |
| |||||
-06 | 30с911нж6 | 1 |
| |||||
-07 | 30с911нж7 | 1, 3 |
| |||||
-08 | 30с511нж | Вода, пар, нефть, нефтепродукты. | 1, 2 |
| ||||
-09 | 30с511нж1 | 1, 2, 3 |
| |||||
-10 | 30с511нж2 | Сталь 09Г2С | 1, 2 |
| ||||
-11 | 30с511нж3 | 1, 2, 3 |
| |||||
-12 | 30с911нж | Вода, пар | Сталь 20 | 1 |
| |||
-13 | 30с911нж1 | 1, 3 |
| |||||
-14 | 30с911нж4 | Нефть, нефтепродукты | 1 |
| ||||
-15 | 30с911нж5 | 1, 3 |
| |||||
-16 | 30с911нж6 | 1 |
| |||||
-17 | 30с911нж7 | 1, 3 |
| |||||
-18 | 30с511нж | Вода, пар, нефть, нефтепродукты | 1.2 |
| ||||
-19 | 30с511нж1 | 1, 2, 3 |
| |||||
-20 | 30с511нж2 | Сталь 09Г2С | 1, 2 |
| ||||
-21 | 30с511нж3 | 1, 2, 3 |
|
