Клапан сильфонный угловой запорный

Предназначены для установки в качестве запорных устройств в технологических линиях в газовой, нефтяной, нефтехимической, химической и других отраслях промышленности, а также для контроля наполнения ж/д цистерн, транспортирующих сжиженные углеводороды и аммиак.

Клапан сильфонный угловой уплотнение мет/мет, мет/PTFE по ТУ 3742-002-31688214-95

Сведения об изделии

Технические условия

ТУ 3742-002-31688214-95

Сертификат соответствия

РОСС  RU.АЯ27.В21204

с 28.11.2008 по 27.11.2011

Разрешение на применение

РРС 00-33138

с 16.02.2009 по 16.02.2014


Технические характеристики

Номинальный диаметр, DN мм

6; 6/1,5

Номинальное давление, PN МПа

0,6;  1,0;  1,6;  2,5;  4,0

Герметичность затвора

по классу «А» или «В» ГОСТ 9544-93

Усилие на рукоятке, необходимое для открытия (закрытия) затвора, Мкр Нм, не более

10


Условия эксплуатации

Рабочая среда

жидкая и газообразная;
взрывопожароопасная; токсичная; агрессивная,
к которой материал деталей коррозионностоек

Температура рабочей среды, Т раб°С

от – 40 до + 60

от – 60 до + 60

Климатическое исполнение

У1

УХЛ1

Температура окружающей среды, °С

от – 40 до + 50

от – 60 до + 50

Направление подачи рабочей среды

Любое

Установочное положение

Любое

Присоединение к трубопроводу

штуцерное + нар. резьба


Материалы основных деталей


Корпус

исп. У1

исп. УХЛ1

Сталь 20

Сталь 09Г2С

Сталь 12Х18Н10Т

ЛС 59-1

Крышка

Сталь 45

Сталь 12Х18Н10Т

Втулка резьбовая

Исп. -00…-23: БрАЖМц 10-3-1,5   /   Исп. -24…-53: Сталь 09Г2С

Сильфон

Сталь 12Х18Н10Т

Шток

Сталь 12Х18Н10Т

Золотник

Наплавка или Фторопласт-4

Уплотнение корпуса

Фторопласт-4


Показатели надежности


Назначенный срок службы, лет

15

Назначенный ресурс, циклов

3000

Средняя наработка на отказ, не менее циклов

1000


Клапан сильфонный угловой уплотнение мет/мет, мет/PTFE по ТУ 3742-002-31688214-95

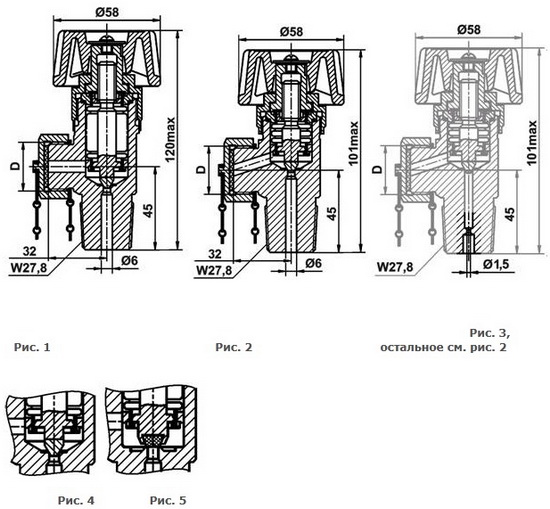

Основные габаритные и присоединительные размеры (мм), масса (кг), PN (МПа)

Наименование

Исполнение

DN

РN

Рис.

Рис. выносного элемента

D*

Масса

ВНИЛ.491241.012

-00; -01; -02; -03

6

До 4,0

1

4

G 1/2

0,7



-04; -05; -06; -07

G 3/4

0,73



-16; -17; -18; -19

G 3/4 LH

0,73



-24; -25

G 1/2

0,7



-08; -09; -10; -11

5

G 1/2

0,7



-12; -13; -14; -15

G 3/4

0,73



-20; -21; -22; -23

G 3/4 LH

0,73



-26; -27

G 1/2

0,7



-28; -29; -30; -31

6

До 2,0

2

4

G 1/2

0,6



-32; -33; -52; -53

G 3/4

0,63



-44; -45; -46; -47

G 3/4 LH

0,63



-36; -37; -38; -39

5

G 1/2

0,62



-40; -41; -42; -43

G 3/4

0,63



-48; -49; -50; -51

G 3/4 LH

0,63



-48; -49; -34; -35

6/1,5

3

4

G 3/4

0,63
