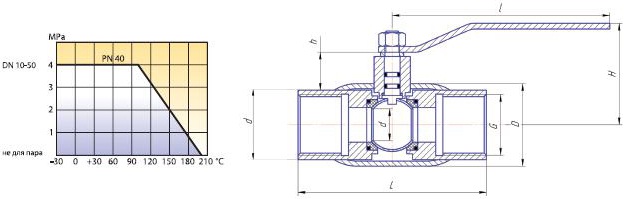

DN | PN | Артикул | Код | d* | d | D | G | h | H | I | L | Вес, кг. |
15 | 40 | 0000LD315402 | КШ.Ц.М.015.040.02 | 30 | 15 | 42 | 1/2 | 60 | 23 | 210 | 120 | 0,9 |
20 | 40 | 0000LD320402 | КШ.Ц.М.020.040.02 | 36 | 16 | 42 | 3/4 | 60 | 23 | 210 | 120 | 0,8 |
25 | 40 | 0000LD325402 | КШ.Ц.М.025.040.02 | 40 | 25 | 48 | 1 | 65 | 27 | 210 | 120 | 1,2 |
32 | 40 | 0000LD332402 | КШ.Ц.М.032.040.02 | 48 | 25 | 57 | 1 1/4 | 75 | 32 | 210 | 120 | 1,8 |
40 | 40 | 000LD3409402 | КШ.Ц.М.040.040.02 | 55 | 32 | 60 | 1 1/2 | 95 | 44 | 230 | 130 | 2,3 |
50 | 40 | 000LD3509402 | КШ.Ц.М.050.040.02 | 68 | 40 | 76 | 2 | 100 | 43 | 230 | 150 | 2,7 |
65 | 25 | 000LD3659252 | КШ.Ц.М.065.025.02 | 84 | 50 | 89 | 2 1/2 | 110 | 44 | 230 | 190 | 3,1 |
80 | 25 | 000LD3809252 | КШ.Ц.М.080/070.025.02 | 99 | 65 | 114 | 3 | 135 | 67 | 330 | 200 | 3,5 |
