Клапан запорный DN 100, PN, кгс/см2 16, № чертежа У26549М

ПОИСК

Клапан запорный DN 100, PN, кгс/см2 16, № чертежа У26549М Клапан запорный DN 100, PN, кгс/см2 16, № чертежа У26549М

Клапан запорный DN 100, PN, кгс/см2 16, № чертежа У26549М

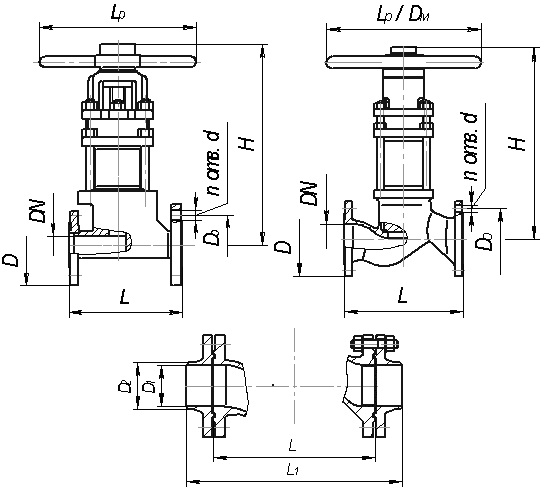

Обозначение

Рисунок

DN

Размеры, мм

D

D1

D2

L

L1

Н

d

n

У26549-015М

1

15

95

-

-

60

130

202

120

-

181

14

4

-01

2

12

19

У26549-025М

1

25

115

-

-

85

160

234

220

285

01

2

25

33

У26549-032М

1

32

135

-

-

100

180

250

220

275

18

01

2

31

39

У26549-040М

1

40

145

-

-

110

200

282

220

300

01

2

38

46

У26549-050М

1

50

160

-

-

125

230

318

220

-01

2

49

58

У26549-065М

1

65

180

-

-

145

290

390

-

320

387

-01

2

66

77

У26549-080М

1

80

195

-

-

160

310

416

400

500

-01

2

78

90

У26549-100М

1

100

230

-

-

185

350

456

22

8

-01

2

96

110

У26549-150М

1

150

280

-

-

240

480

600

496

-01

2

146

161


Назначение - для перекрытия потока рабочей среды на трубопроводах, в том числе хлора и его продуктов.
Условия эксплуатации – климатическое исполнение – УХЛ1 по ГОСТ 15150.
Установочное положение клапана – любое.
Управление – ручное.
Направление подачи рабочей среды: для DN 15, 25, 32, 40, 50, 65, 80 на и под золотник; для DN 100, 150 на золотник.
Присоединение к трубопроводу фланцевое по ГОСТ 12815-80 исполнение 9, ряд 2 на PN 16.
Ответные фланцы по ГОСТ 12821-80 с присоединительными размерами по ГОСТ 12815-80 исполнение 8, ряд 2 на PN 16.
Герметичность в затворе – класс В ГОСТ 9544-2005.
Уплотнение по штоку – сильфонное.
Уплотнение в затворе – плоское металл-фторопласт.
Изготовление и поставка по ТУ 3742-007-34390194-2003.

Обозначение

Номинальный диаметр, DN

Номинальное

давление,

РN, МПа (кгс/см2)

Температура

рабочей среды, tср, оС

Среда

рабочая

Материал

основных

деталей

Тип

присоединения

Масса,

кг

У26549-015М

10

1,6

(16)

О т

минус 45

до плюс 70

взрывопожароопасные

и токсичные вещества

и смеси, в том числе

хлор жидкий и газообразный

с содержанием влаги

не более 0,04 %.

сталь

12Х18Н9Т;

12Х18Н9ТЛ-II,

08Х18Н10Т,

фторопласт-4

фланцевое

5

-01

с ответными фланцами

7

У26549-025М

25

фланцевое

11

-01

с ответными фланцами

15

У26549-032М

32

фланцевое

14

-01

с ответными фланцами

19

У26549-040М

40

фланцевое

18

-01

с ответными фланцами

24

У26549-50М

50

фланцевое

20

-01

с ответными фланцами

27

У26549-065М

65

фланцевое

40

-01

с ответными фланцами

52

У26549-080М

80

фланцевое

63

-01

с ответными фланцами

80

У26549-100М

100

фланцевое

75

-01

с ответными фланцами

97

У26549-150М

150

фланцевое

105

-01

с ответными фланцами

132
