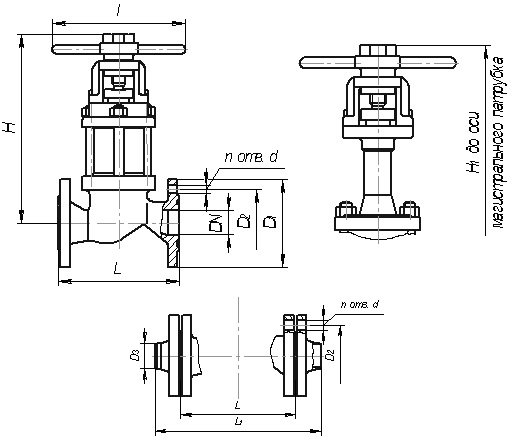

DN | D1 | D2 | D3 | L | L1 | l | H | H1 | d | n | |||||||||||||||||||||||||
м м | |||||||||||||||||||||||||||||||||||
10 | 90 | 60 | 15 | 130 | 202 | 120 | 181 | 280 | 14 | 4 | |||||||||||||||||||||||||
15 | 95 | 19 | |||||||||||||||||||||||||||||||||
20 | 105 | 75 | 26 | 150 | 216 | 220 | 285 | 390 | |||||||||||||||||||||||||||
25 | 115 | 85 | 33 | 160 | 230 | ||||||||||||||||||||||||||||||
32 | 135 | 100 | 39 | 180 | 256 | 275 | 380 | 18 | 4 | ||||||||||||||||||||||||||
40 | 145 | 110 | 46 | 200 | 294 | 300 | 405 | ||||||||||||||||||||||||||||
50 | 160 | 125 | 58 | 230 | 324 | ||||||||||||||||||||||||||||||
Обозначение | Рисунок | PN, МПа (кгс/см2) | t ср., °С | Среда рабочая | Материал основных деталей | Тип присоединения | Масса, кг | ||||
ЦКБ У26003-010 | 1 | 4,0 (40,0) | От плюс 200 до минус 40 | Среды, по отношению, к которым применяемый материал коррозионностоек, в том числе: аммиак жидкий и газообразный | Корпус сталь 20 с наплавкой 03Л-6; Золотник сталь 12Х18Н9Т фторопласт 4 | фланцевое | 5 | ||||
-01 | 1; 3 | с ответными фланцами | 7 | ||||||||
ЦКБ У26003-015 | 1 | фланцевое | 5 | ||||||||
-01 | 1; 3 | с ответными фланцами | 7 | ||||||||
ЦКБ У26003-020 | 1 | фланцевое | 11 | ||||||||
-01 | 1; 3 | с ответными фланцами | 13 | ||||||||
ЦКБ У26003-025 | 1 | фланцевое | 11 | ||||||||
-01 | 1; 3 | с ответными фланцами | 15 | ||||||||
ЦКБ У26003-32 | 1 | фланцевое | 14 | ||||||||
-01 | 1; 3 | с ответными фланцами | 19 | ||||||||
ЦКБ У26003-040 | 1 | фланцевое | 18 | ||||||||
-01 | 1; 3 | с ответными фланцами | 24 | ||||||||
ЦКБ У26003-050 | 1 | фланцевое | 20 | ||||||||
-01 | 1; 3 | с ответными фланцами | 27 | ||||||||
ЦКБ У26003-010-02 | 1 | Среды, по отношению, к которым применяемый материал коррозионностоек, в том числе: - хлор жидкий и газообразный – вредные вещества 2 класса опасности по ГОСТ 12.1.007-76; - хлор жидкий по ГОСТ 6718-93, содержание влаги ≤ 0,04%; - хлор газообразный, состоящий из 99% хлора, остальное воздух содержание влаги ≤ 0,04%; механические примеси отсутствуют. | Корпус сталь 12Х18Н9Т; Золотник сталь 12Х18Н9Т фторопласт 4 | фланцевое | 5 | ||||||
-03 | 1; 3 | с ответными фланцами | 7 | ||||||||
ЦКБ У26003-015-02 | 1 | фланцевое | 5 | ||||||||
-03 | 1; 3 | с ответными фланцами | 7 | ||||||||
ЦКБ У26003-020-02 | 1 | фланцевое | 11 | ||||||||
-03 | 1; 3 | с ответными фланцами | 13 | ||||||||
ЦКБ У26003-025-02 | 1 | фланцевое | 11 | ||||||||
-03 | 1; 3 | с ответными фланцами | 15 | ||||||||
ЦКБ У26003-32-02 | 1 | фланцевое | 14 | ||||||||
-03 | 1; 3 | с ответными фланцами | 19 | ||||||||
ЦКБ У26003-040-02 | 1 | фланцевое | 18 | ||||||||
-03 | 1; 3 | с ответными фланцами | 24 | ||||||||
ЦКБ У26003-050-02 | 1 | фланцевое | 20 | ||||||||
-03 | 1; 3 | с ответными фланцами | 27 | ||||||||
ЦКБ У26003-010-04 | 2 | От плюс 200 до минус 90 | Среды, по отношению, к которым применяемый материал коррозионностоек | фланцевое | 5 | ||||||
-05 | 2; 3 | с ответными фланцами | 7 | ||||||||
ЦКБ У26003-015-04 | 2 | фланцевое | 5 | ||||||||
-05 | 2; 3 | с ответными фланцами | 8 | ||||||||
ЦКБ У26003-020-04 | 2 | фланцевое | 12 | ||||||||
-05 | 2; 3 | с ответными фланцами | 15 | ||||||||
ЦКБ У26003-025-04 | 2 | фланцевое | 13 | ||||||||
-05 | 2; 3 | с ответными фланцами | 16 | ||||||||
ЦКБ У26003-032-04 | 2 | фланцевое | 15 | ||||||||
-05 | 2; 3 | с ответными фланцами | 21 | ||||||||
ЦКБ У26003-040-04 | 2 | фланцевое | 19 | ||||||||
-05 | 2; 3 | с ответными фланцами | 25 | ||||||||
ЦКБ У26003-050-04 | 2 | фланцевое | 20 | ||||||||
-05 | 2; 3 | с ответными фланцами | 28 | ||||||||
ЦКБ У26003-010-06 | 2 | От плюс 350 до минус 40 | Корпус сталь 12Х18Н9Т с наплавкой ЦН-6; Золотник сталь 12Х18Н9Т с наплавкой ЦН-12М | фланцевое | 5 | ||||||
-07 | 2; 3 | с ответными фланцами | 7 | ||||||||
ЦКБ У26003-015-06 | 2 | фланцевое | 5 | ||||||||
-07 | 2; 3 | с ответными фланцами | 8 | ||||||||
ЦКБ У26003-020-06 | 2 | фланцевое | 12 | ||||||||
-07 | 2; 3 | с ответными фланцами | 15 | ||||||||
ЦКБ У26003-025-06 | 2 | фланцевое | 13 | ||||||||
-07 | 2; 3 | с ответными фланцами | 16 | ||||||||
ЦКБ У26003-032-06 | 2 | фланцевое | 15 | ||||||||
-07 | 2; 3 | с ответными фланцами | 21 | ||||||||
ЦКБ У26003-040-06 | 2 | фланцевое | 19 | ||||||||
-07 | 2; 3 | с ответными фланцами | 26 | ||||||||
ЦКБ У26003-050-06 | 2 | фланцевое | 20 | ||||||||
-07 | 2; 3 | с ответными фланцами | 28 |
