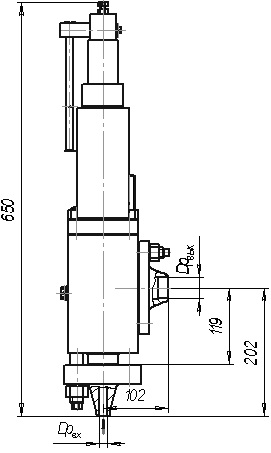

Клапан предохранительный DN 15, PN, кгс/см2 220, № чертежа ЦКБ Р55178М

Назначение – для защиты оборудования и трубопроводов от превышения давления сверх
допустимого.
Условия эксплуатации – климатическое исполнение и категория размещения Т3, М4, М3,
тип атмосферы II, III, IV по ГОСТ 15150-69.
Установочное положение на трубопроводе – вертикальное, колпаком вверх.
Клапан имеет узел ручного подрыва, предназначенный для подрыва при давлении во
входном патрубке клапана (0,8…1) . Рн
Рабочая среда – жидкая.
Расчетная температура t – 150 оС.
Расчѐтное давление Р – 25,0 МПа (250 кгс/см2)
Давление полного открытия Рпо – не более 1,1·Pн.
Давление закрытия Рз – не менее 0,9·Pн.
Противодавление Рп – 0,12-0,25 МПа (1,2-2,5 кгс/см2).
Диаметр отверстия в седле – 10 мм.
Коэффициент расхода, α – не менее 0,15 по воде.
Уплотнение в затворе – металл по металлу с наплавкой.
Допустимая протечка в затворе – не более 1 см3/мин по воде.
Уплотнение по штоку – сильфонное.
Присоединение клапанов к трубопроводу – фланцевое с ответными фланцами под приварку.
Тип уплотнительной поверхности – шип-паз под спирально-навитую прокладку (СНП).
Масса – 30 кг.

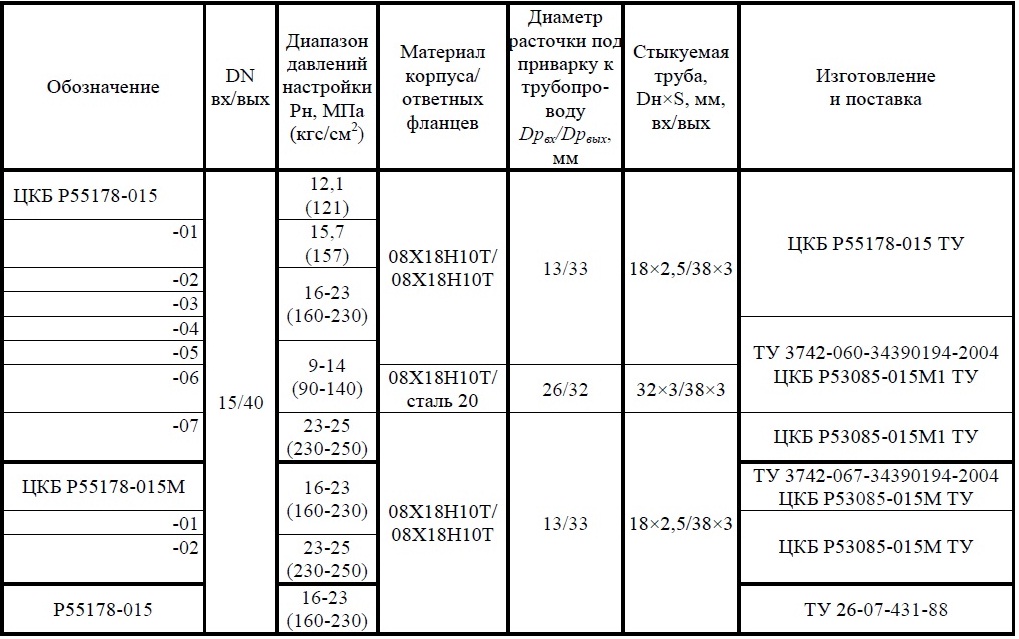

Клапан предохранительный DN 15, PN, кгс/см2 220, № чертежа ЦКБ Р55178М
