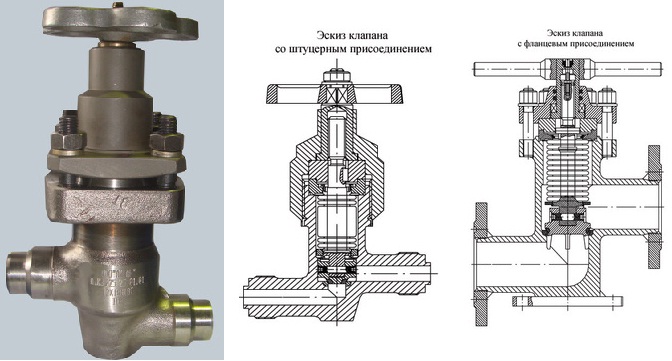

Клапан сильфонный запорный АКЗ 160 Б (таблица фигур 14нж17ст, У26-161, 14с17ст)

Технические условия

ТУ 3742-001-71186184-2009

Сертификат соответствия

РОСС RU.АВ69.ВО2130

с 18.12.2009 по 17.12.2012

Разрешение на применение

№ РРС 00-39936

с 27.08.2010 по 27.08.2015

Диаметр условного прохода DN мм

6; 10; 15; 20; 25; 32; 40; 50; 65; 80; 100; 125; 150

Давление номинальное PN МПа

0,6; 1,0; 1,6; 2,5; 4,0; 6,3; 10,0; 16,0; 20,0

Герметичность затвора

класс А ГОСТ 9544-2005

Рабочая среда

жидкая и газообразная, к которой материал
деталей коррозионостоек

Температура
рабочей среды, ^оС

Материал корпуса

Сталь 20 с наплавкой
ЦН-12М

Сталь 12Х18Н10Т
с наплавкой ЦН-12М
с наплавкой ЦН-6Л

Т раб, ^оС

до 250

до 350

Климатическое исполнение
по ГОСТ 15150-69

М, Т, ТМ, УХЛ

Температура окружающей среды, ^оС

от -40 до +50

от -20 до +60

Направление подачи рабочей среды

PN ≤ 4 МПа

PN > 4 МПа

PN ≤ 4 МПа

PN >  4 МПа

любое

под золотник

любое

под золотник

Установочное положение

любое

Присоединение к трубопроводу

под приварку, фланцевое, муфтовое, штуцерное

Корпус

Сталь 20
      с наплавкой ЦН-12М

Сталь 12Х18Н10Т(08Х18Н10Т)
         с наплавкой ЦН-12М
          с наплавкой ЦН-6Л

Сильфон

сталь 08Х18Н10Т

сталь 08Х18Н10Т

Шпиндель

сталь 08Х18Н10Т;
       сталь 14Х17Н2

сталь 08Х18Н10Т;
            сталь 14Х17Н2

Втулка резьбовая

бронза БрАЖМц 10-3-1,5

бронза БрАЖМц 10-3-1,5

Золотник

сталь 08Х18Н10Т
   с наплавкой ЦН-12М

сталь 08Х18Н10Т
      с наплавкой ЦН-12М

Уплотнение корпуса

металл по металлу

металл по металлу

Назначенный срок службы, лет

10

Назначенный ресурс, циклов

3000

Средняя наработка на отказ, не менее циклов

750

технические условия

ТУ 3742-001-71186184-2009

сертификат соответствия

РОСС RU.АВ69.ВО2130

с 18.12.2009 по 17.12.2012

разрешение на применение

РРС 00-39936

с 27.08.2010 по 27.08.2015
