Наименование параметра | тип задвижки | |
МЗВП-100 | МЗВП-150 | |
1.Номинальный диаметр, мм | 100 | 150 |
2.Строительная длина, мм | 190 | 210 |
3.Строительная высота, мм | 382 | 522 |
4.Масса, кг | 26 | 46 |
5.Гермитичность затвора | Класс А (протечки не допускаются) | |
6.Величина рабочего хода затвора, обороты | 16-19 | 26-31 |
7.Максимально допустимый крутящий момент на | 70 | 110 |
8.Коэффициент гидравлического сопративления, не более | 0,2 | |
9.Номинальное (условное) давление, МПа(кгс/см2) | PN=1,6(16) | PN=1,0(10) |
10.Рабочее давление МПа(кгс/см2) | Pp=1,6(16) | Pp=1,0(10) |
11.Пробное давление МПа(кгс/см2) | Pпp=2,4(24) | Pпp=1,5(15) |
12.Рабочая среда | вода по СанПиН 2.1.4.1074 | |
13.Температура рабочей среды,°С | от 5 до 75 | |
14.Температура окружающего воздуха,°С | от минус 15 до плюс 40 | |
15.Присоединение к трубопроводу | фланцевое по ГОСТ 12815 | |
16.Управление | ручное | |
17.Рабочее положение задвижки | любое, кроме маховиком вниз | |
18.Направление подачи рабочей среды | любое | |
19.Материал: | чугун | |
20.Покрытие | эпоксидно-порошковое |

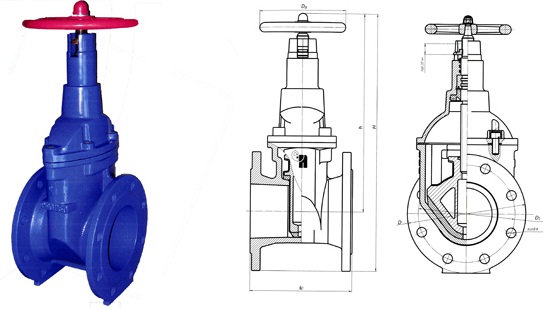

Обозначение параметра | Тип задвижки | ||
МЗВП 100 | МЗВП 150 | ||
Значение параметра | |||
DN | 100 | 150 | |
D | 220 | 280 | |
D1 | 180 | 240 | |
D0 | 200 | 250 | |
L | 190 | 210 | |
B | 188 | 280 | |
d | 18 | 22 | |
n | 8 | 8 | |
H | 492 | 665 | |
h | 382 | 522 |
