Задвижка чугунная МЗВПР (запорная арматура)

ПОИСК

Задвижка чугунная МЗВПР (запорная арматура) Задвижка чугунная МЗВПР (запорная арматура)

Применение
Задвижки с обрезиненным клином, невыдвижным шпинделем фланцевые чугунные  МЗВПР, управляемые приводными устройствами вращательного действия предназначены для полного перекрытия рабочей среды в трубопроводе.

Основные сведения об изделии
По устойчивости к воздействию температуры и влажности окружающего воздуха задвижки соответствуют климатическому исполнению УХЛ категории размещения 5 ГОСТ 15150.

Задвижки соответствуют требованиям:
ГОСТ 5762 «Задвижки на номинальное давление не более РN 250» Общие технические условия»;
ТУ 3721-020-03219029-2009 «Задвижки МЗВПР» Технические условия.

Преимущества
- Гарантийный срок эксплуатации – 10 лет
- Полный назначенный срок службы корпусных деталей не менее 50 лет
- Средний ресурс до списания не менее 4500 циклов
- Гарантийная наработка не менее 600 циклов
- Возможность визуального подтверждения открытия/закрытия затвора
- Отсутствует приямок в корпусе задвижки
- Низкий крутящий момент
- Класс герметичности затвора – А

Задвижка чугунная МЗВПР (запорная арматура)

Основные технические параметры

Основные технические параметры

Наименование параметра

Тип задвижки



МЗВПР-50

МЗВПР-80

МЗВПР-100

МЗВПР-150

МЗВПР-200

МЗВПР-250

МЗВПР-300



В стадии разработки

В стадии разработки

Производится

В стадии разработки

В стадии разработки

В стадии разработки

В стадии разработки

1. Номинальный диаметр, мм

50

80

100

150

200

250

300

2. Масса, кг

12

20

25,6

26

61,5

119

145

3. Герметичность затвора

Класс А (протечки не допускаются)

4. Величина рабочего хода затвора, обороты

8-9,5

12-14

16-19

26-31

31-32

38-42

45-48

5. Максимально допустимый крутящий момент на шпинделе открытия и закрытия затвора, Нм, не более

35

50

70

110

170

200

200

6. Коэффициент гидравлического сопротивления, не более

0,2

7. Номинальное (условное) давление, МПа (кгс/см2 )

PN =1,6 (16)

PN =1,0 (10)

8. Рабочее давление, МПа (кгс/см2 )

PP =1,6 (16)

PP =1,0 (10)

9. Пробное давление, МПа (кгс/см2 )

Pпр =2,4 (24)

Pпр =1,5 (15)

10. Рабочая среда

вода по СанПиН 2.1.4.1074

11. Температура рабочей среды, ° С

от 5 до 75

12. Температура окружающего воздуха, ° С

от минус 15 до плюс 40

13. Присоединение к трубопроводу

фланцевое по ГОСТ 12815

14. Управление

приводное устройство

15. Рабочее положение задвижки

вертикальное

16. Направление подачи рабочей среды

любое

17. Габаритные и присоединительные размеры приведены в Приложении А

18. Материал:
корпусных деталей и клина
уплотнений
шпинделя
закладной гайки


чугун
резиновая смесь
сталь коррозионно-стойкая
бронза

19. Покрытие

эпоксидно-порошковое

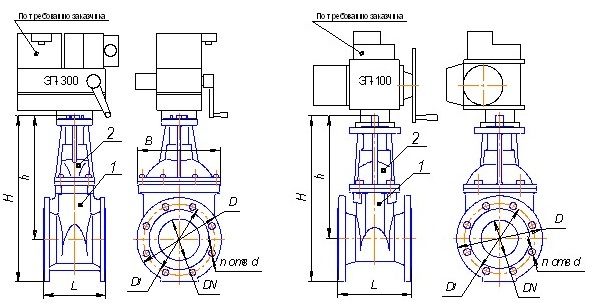

Задвижка состоит из корпуса 1, крышки 2,  и устройства для закрытия и открытия прохода рабочей среды через корпус.

Задвижка чугунная МЗВПР (запорная арматура)

Присоединительные размеры для приводных устройств по ОСТ 26-07-763-73.
Для задвижек с DN 50, 80, 100 тип А (квадрат 19х19).
Для задвижек с DN 150, 200, 250, 300 тип Б (кулачок).

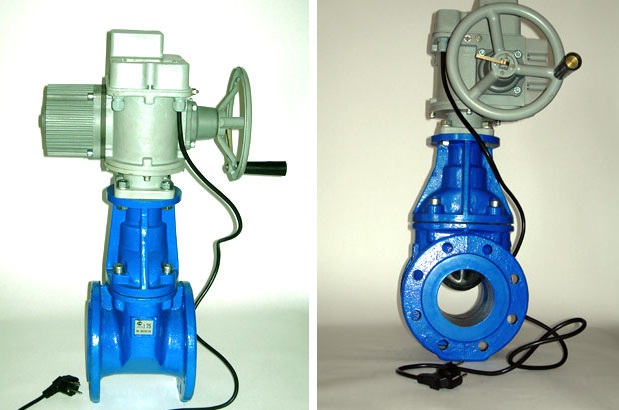

«Задвижка МЗВПР-100 комплектуется электроприводом ЭН-З-100-24-А1-03-В-УХЛ3 производства ОАО «Бердский электромеханический завод».

Размеры в миллиметрах

Обозначение параметра

Тип задвижки

МЗВПР-50

МЗВПР-80

МЗВПР-100

МЗВПР-150

МЗВПР-200

МЗВПР-250

МЗВПР-300

Значение параметра

DN

50

80

100

150

200

250

300

D

165

200

220

280

340

400

455

D 1

125

160

180

240

295

350

400

L

150

180

190

210

230

250

270

B

118

160

188

280

348

434

512

d

18

18

18

22

22

22

22

n

4

4

8

8

8

12

12

H

336

416

473

564

665

812

933

h

253

316

363

420

495

612

705


Наименование

Вес, кг

Цена без НДС,
руб

Отпускная цена,
руб

МЗВПР-100 (под электропривод)

25,6



11 320,92

МЗВПР-100 (с электроприводом)

40



55 917,84
