Наименование параметра | Тип задвижки | ||||||
МЗВШ-50 | МЗВШ-80 | МЗВШ-100 | МЗВШ-150 | МЗВШ-200 | МЗВШ-250 | МЗВШ-300 | |
1. Номинальный диаметр, мм | 50 | 80 | 100 | 150 | 200 | 250 | 300 |
2. Строительная длина, мм | 150 | 180 | 190 | 210 | 230 | 250 | 270 |
3. Строительная высота h, мм | 1800-3000 с интервалом через 100 мм | ||||||
4. Масса при h =1800 мм , кг, не более | 33 | 40,1 | 48,2 | 69,3 | 80,7 | 100,7 | 150 |
5.Изменение массы на каждые 100мм высоты, не более | 1,1 | 1,1 | 1,1 | 1,3 | 1,4 | 1,1 | 1, 0 |
6. Протечки затвора, cм³/мин, не более | 0,3 | 0,48 | 0,6 | 0,9 | 1,2 | 1,5 | 1,8 |
7. Величина рабочего хода затвора, обороты | 8-9,5 | 12-14 | 16-19 | 26-31 | 31-32 | 38-42 | 45-48 |
8. Максимально допустимый крутящий момент на шпинделе Н×м, не более | 25 | 50 | 70 | 110 | 170 | 200 | 200 |
9. Коэффициент гидравлического сопротивления, не более | 0,2 | ||||||
10.Номинальное (условное) давление, МПа(кгс/см²) | РN=1,6(16) | PN=1,0 (10) | |||||
11. Рабочее давление, МПа (кгс/см²) | Рр=1,6(16) | Pр=1,0 (10) | |||||
12. Пробное давление, МПа (кгс/см²) | Р ппр=2,4 (24) | Pпрпр=1,5 (15) | |||||
13 .Рабочая среда вода | по СанПиН 2.1.4.1074 | ||||||
14. Температура рабочей среды, °С | от 5 до 75 | ||||||
15. Температура окружающего воздуха, °С | от минус 15 до плюс 40 | ||||||
16. Присоединение к трубопроводу | фланцевое по ГОСТ 12815 | ||||||
17. Управление | ручное | ||||||
18. Рабочее положение трубопровода | горизонтальное | ||||||
19. Рабочее положение задвижки | вертикальное | ||||||
20. Направление подачи рабочей среды | любое | ||||||
21. Материал: | чугун | ||||||
22. Покрытие | эпоксидно-порошковое |

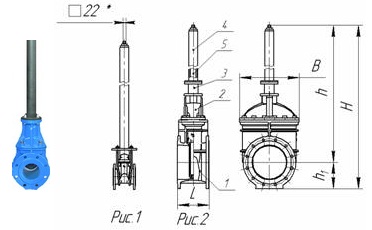

Номинальный диаметр | L | H | h | h1 | B | D | D1 | D2 | d | n | Рис |
50 | 150 | H+h1 | 1800÷3000, | 83 | 118 | 165 | 125 | 76 | 18 | 4 | 1 |
80 | 180 | 100 | 160 | 200 | 160 | 76 | 18 | 4 | 1 | ||
100 | 190 | 110 | 188 | 220 | 180 | 76 | 18 | 8 | 1 | ||
150 | 210 | 142 | 280 | 280 | 240 | 89 | 22 | 8 | 1 | ||
200 | 230 | 170 | 348 | 340 | 295 | 89 | 22 | 8 | 1 | ||
250 | 250 | 200 | 434 | 400 | 350 | 76 | 22 | 12 | 2 | ||
300 | 270 | 227 | 512 | 455 | 400 | 76 | 22 | 12 | 2 |
