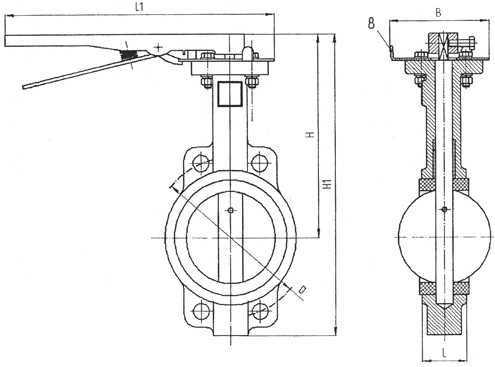

DN | L | L1 | H | H1 | B | D | Масса, кг. | Максимально допустимый крутящий момент на шпинделе, |
40 | 33.0 | 318.7 | 182 | 252 | 104.0 | 110 | 3.42 | 5.42 |
50 | 42.0 | 193 | 273 | 125 | 4.32 | 6.55 | ||
65 | 44.7 | 207 | 296 | 145 | 5.12 | 8.59 | ||
80 | 45.2 | 213 | 308 | 160 | 5.37 | 11.53 | ||
100 | 52.1 | 232 | 346 | 180 | 6.81 | 19.89 | ||
125 | 54.4 | 245 | 372 | 210 | 8.55 | 30.96 | ||
150 | 55.8 | 258 | 397 | 240 | 9.95 | 51.30 | ||
200 | 60.6 | 434.2 | 300 | 475 | 150.4 | 295 | 16.59 | 95.82 |
250 | 65.6 | 332 | 535 | 350 | 34.50 | 161.48 | ||
300 | 76.9 | 377 | 619 | 400 | 49.80 | 245.10 |
Наименование параметра | Номинальный диаметр затвора дискового, мм |
40;50;65;80;100;125;150;200;250;300 | |
1. Герметичность Затвора | Класс А ГОСТ 9544 |
2. Номинальное (условное) давление, МПа (кгс/см2) | 1,0 (10) и 1,6 (16) |
3. Рабочее давление МПа (кгс/см2) | 1,0 (10) и 1,6 (16) |
4. Пробное давление, МПа (кгс/см2) | 1,5 (15) и 2,4 (24) |
5. Температура рабочей среды, С0 | От 5 до 90 |
6. Температура окружающего воздуха, С0 | От минус 15 до плюс 50 |
7. Присоединение трубопроводу | Межфланцевое |
8. Управление / тип | Ручное |
9. Рабочее положение затвора | Любое, кроме механизмов управления вниз |
10. Направление подачи рабочей среды | Двустороннее |
