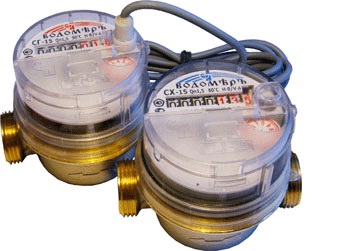

Крыльчатые одноструйные счетчики холодной и горячей воды "Водомеръ" (СХ-15, СГ-15)
Отличительной особенностью новых счетчиков «Водомеръ» являются: широкий диапазон расходов и высокая надежность в эксплуатации.
Применение
Счетчик холодной и горячей воды «Водомеръ» (СХ-15, СГ-15), изготовленный по техническим условиям ТУ 4213-027-0319029-2010, предназначен для измерения и учета объема воды по СанПиН 2.1.4.1074, протекающей через счётчики в системах водоснабжения при давлении до 1,0 МПа (10кгс/см²) и диапазоне температур от плюс 5°С до плюс 30°С (холодная вода) и от плюс 30°С до плюс 90°С (горячая вода).
Описание
Новая линейка состоит из двух моделей: счетчик холодной воды СХ-15 «Водомеръ» и счетчик горячей воды СГ-15 «Водомеръ». Обе новинки изготовлены из материалов, не подверженных коррозии: латуни и пластмассы, и снабжены магнитоуправляемым герметизированным контактом, позволяющим передавать информацию на расстоянии. Крыльчатые счетчики «Водомеръ» имеют антимагнитную защиту и обладают широким диапазоном расходов. Счетчики могут занимать как горизонтальное, так и вертикальное положение на трубопроводе. Межповерочной интервал составляет 6 лет для СХ-15 и 4 года для СГ-15. Низкий порог чувствительности позволяет повысить точность учета воды.
Принцип работы
Принцип работы счетчика состоит в измерении числа оборотов крыльчатки, вращающейся в корундовых подшипниках. Вращение происходит под воздействием протекающей воды в проточной части латунного корпуса, с угловой скоростью, пропорциональной скорости потока измеряемой среды. При этом число оборотов крыльчатки, передается магнитной муфте механического индикаторного устройства. Таким образом, обеспечивается отсчет показаний счетчика с семи роликовых и одного стрелочного указателей, четыре из которых (черного цвета), показывают измеренный объем в «м³», а остальные (красного цвета) – кратные доли «м³».
Основные преимущества
- Вертикальное и горизонтальное расположение;
- Латунный корпус;
- Возможность поворота счетного механизма в удобное положение для считывания данных;
- Расширенный диапазон расходов;
- Монтажная длина 80 мм, с удлинителем 110 мм;
- Защита от внешних магнитных полей;
- Корундовые подшипники;
- Невозможность вскрытия счетчика без разрушения счетного механизма;
- Срок службы не менее 12 лет.
- Счетчики могут дополнительно комплектоваться герконовым датчиком для дистанционной передачи данных с ценой импульса 10л/импульсов.
Основные технические данные
Счетчики соответствуют метрологическим классам по ГОСТ Р 50193.1, классу В – при горизонтальной установке и классу А – при любой другой установке, а по диапазону расходов превышает требованиям ГОСТ.
Наименование параметра | Значение параметра |
Расположение счетчика на трубопроводе | При горизонтальной установке | При любой другой установке (отличной от горизонтальной) |
Диаметр условного прохода, Ду | 15 |
Метрологический класс | А | В |
Наибольший расход, Qmax, м3/ч | 3,0 |
Номинальный расход, Qn, м3/ч | 1,5 |
Переходный расход, Qt, м3/ч | 0,1 |
Наименьший расход,Qmin, м3/ч | 0,06 | 0,025 |
Порог чувствительности, м3/ч, не более | 0,025 | 0,012 |
Емкость индикаторного устройства, м3 | 9999,9999 |
Наименьшая цена деления контрольной шкалы, м3 | 0,00002 |
Гидравлическое сопротивление, S, м/(м3/ч)2 | 0,89 |
Передаточный коэффициент | 0,1994×10-5 |
Темперетура рабочей среды, °C: для счётчиков холодной воды СХ-15 для счётчиков горячей воды СГ-15 | 5-30 30-90 |
Давление воды в трубопроводе, не более, МПа | 1,0 |
Наибольшее количество воды измеренное счётчиком, м³: за сутки за месяц | 41 1230 |
Масса счётчика (нетто) в упаковке с комплектом монтажных частей и импульсным датчиком, кг, не более | (0,340) 0,600 |
Срок службы счётчика, лет, не менее | 12 |
Гарантийный срок эксплуатации счетчика СХ-15 - 5 лет, СГ-15 - 3 года.

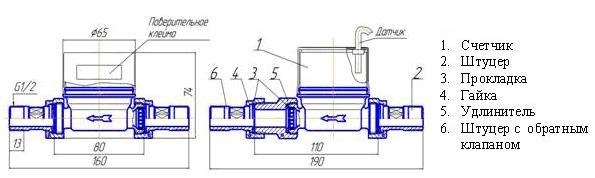

Габаритные и присоединительные размеры. Место установки поверительного клейма

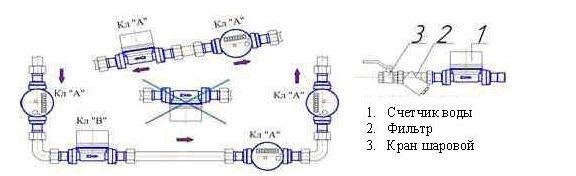

Монтажные положения счетчика и водомерная вставка
