Кран шаровой с двухопорной пробкой
Кран с двухопорной пробкой и обычным поршнем

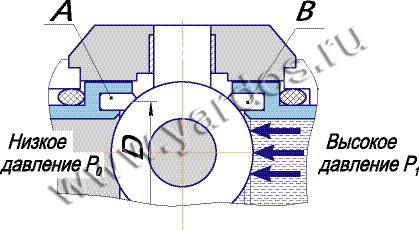

В этой конструктивной схеме пробка неподвижна. Уплотнение крана происходит за счет прижима поршня с уплотнением (В) к пробке под действием перепада давления и силы пружин. Эта схема применяется, когда удельная нагрузка на уплотнение превышает допустимую для данного материала (плавающая пробка). В этой конструкции предусмотрен автоматический сброс давления из полости корпуса.
Кран с двухопорной пробкой и реверсивным поршнем
В данной конструкции поршень с уплотнением прижимается к неподвижной пробке независимо от градиента давления. Таким образом, эта конструктивная схема позволяет в два раза повысить надежность крана с точки зрения герметичности.

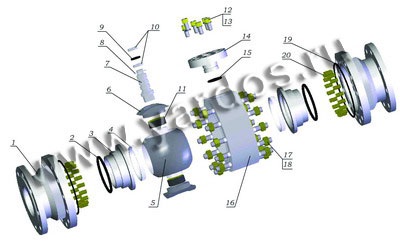

01 - Штуцер фланцевый
02, 9, 15, 19 - Кольцо резиновое
03 - Поршень
04 - Уплотнение
05 - Пробка
06 - Корпус подшипника
07 - Шпиндель
08 - Шайба
10, 11 - Подшипник
12 - Винт
13 - Шайба
14 - Втулка
16 - Корпус
17 - Гайка
18 - Шпилька
20 - Пружина
