PN 16 | |||||||

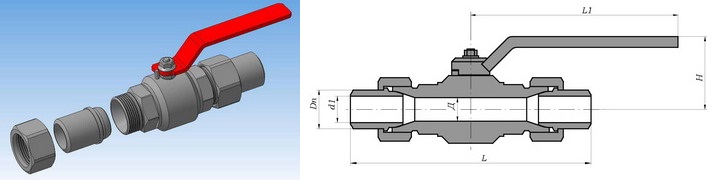

DN | Д | L | H | Dn | d1 | L1 | Масса, кг |
10 | 10 | 170 | 57 | 14 | 10 | 140 | 0,9 |
15 | 12 | 178 | 57 | 22 | 14 | 140 | 1,1 |
20 | 17 | 194 | 60 | 28 | 19 | 140 | 1,5 |
25 | 22 | 210 | 65 | 34 | 25 | 165 | 2,0 |
32 | 29 | 240 | 70 | 43 | 32 | 165 | 3,7 |
40 | 36 | 278 | 119 | 48 | 38 | 315 | 5,2 |
50 | 45 | 320 | 127 | 57 | 45 | 315 | 6,8 |
PN 25 | |||||||
DN | Д | L | H | Dn | d1 | L1 | Масса, кг |
10 | 10 | 170 | 57 | 14 | 10 | 140 | 0,9 |
15 | 12 | 178 | 57 | 22 | 14 | 140 | 1,1 |
20 | 17 | 194 | 60 | 28 | 19 | 140 | 1,5 |
25 | 22 | 210 | 65 | 34 | 25 | 165 | 2,0 |
32 | 29 | 240 | 70 | 43 | 32 | 165 | 3,7 |
40 | 36 | 278 | 119 | 48 | 38 | 315 | 5,2 |
50 | 45 | 320 | 127 | 57 | 45 | 315 | 6,8 |
PN 40 | |||||||
DN | Д | L | H | Dn | d1 | L1 | Масса, кг |
10 | 10 | 170 | 57 | 14 | 10 | 140 | 0,9 |
15 | 12 | 178 | 57 | 22 | 14 | 140 | 1,1 |
20 | 17 | 194 | 60 | 28 | 19 | 140 | 1,5 |
25 | 22 | 210 | 65 | 34 | 25 | 165 | 2,0 |
32 | 29 | 240 | 70 | 43 | 32 | 165 | 3,7 |
40 | 36 | 278 | 119 | 48 | 38 | 315 | 5,2 |
50 | 45 | 320 | 127 | 57 | 45 | 315 | 6,8 |
PN 63 | |||||||
DN | Д | L | H | Dn | d1 | L1 | Масса, кг |
10 | 10 | 170 | 57 | 14 | 10 | 140 | 0,9 |
15 | 12 | 178 | 57 | 22 | 14 | 140 | 1,1 |
20 | 17 | 194 | 60 | 28 | 19 | 140 | 1,5 |
25 | 22 | 210 | 65 | 34 | 25 | 165 | 2,0 |
32 | 29 | 240 | 70 | 43 | 32 | 165 | 3,7 |
40 | 36 | 278 | 119 | 48 | 38 | 315 | 5,2 |
50 | 45 | 320 | 127 | 57 | 45 | 315 | 6,8 |
PN 80 | |||||||
DN | Д | L | H | Dn | d1 | L1 | Масса, кг |
10 | 10 | 170 | 57 | 14 | 10 | 140 | 0,9 |
15 | 12 | 178 | 57 | 22 | 14 | 140 | 1,1 |
20 | 17 | 194 | 60 | 28 | 19 | 140 | 1,5 |
25 | 22 | 210 | 65 | 34 | 25 | 165 | 2,0 |
32 | 29 | 240 | 70 | 43 | 32 | 165 | 3,7 |
40 | 36 | 278 | 119 | 48 | 38 | 315 | 5,2 |
50 | 45 | 320 | 127 | 57 | 45 | 315 | 6,8 |
PN 100 | |||||||
DN | Д | L | H | Dn | d1 | L1 | Масса, кг |
10 | 10 | 170 | 57 | 14 | 10 | 140 | 0,9 |
15 | 12 | 178 | 57 | 22 | 14 | 140 | 1,1 |
20 | 17 | 194 | 60 | 28 | 19 | 140 | 1,5 |
25 | 22 | 210 | 65 | 34 | 25 | 165 | 2,0 |
32 | 29 | 240 | 70 | 43 | 32 | 165 | 3,7 |
40 | 36 | 278 | 119 | 48 | 38 | 315 | 5,2 |
50 | 45 | 320 | 127 | 57 | 45 | 315 | 6,8 |
PN 160 | |||||||
DN | Д | L | H | Dn | d1 | L1 | Масса, кг |
10 | 10 | 170 | 57 | 14 | 10 | 140 | 0,9 |
15 | 12 | 178 | 57 | 22 | 14 | 140 | 1,1 |
20 | 17 | 194 | 60 | 28 | 19 | 140 | 1,5 |
25 | 22 | 210 | 65 | 34 | 25 | 165 | 2,0 |
32 | 29 | 240 | 70 | 43 | 32 | 165 | 3,7 |
40 | 36 | 278 | 119 | 48 | 38 | 315 | 5,2 |
PN 200 | |||||||
DN | Д | L | H | Dn | d1 | L1 | Масса, кг |
10 | 10 | 200 | 60 | 18 | 10 | 140 | 1,4 |
15 | 12 | 210 | 60 | 22 | 14 | 140 | 1,8 |
20 | 17 | 214 | 65 | 28 | 19 | 165 | 2,6 |
25 | 22 | 230 | 68 | 34 | 25 | 165 | 3,5 |
32 | 29 | 275 | 119 | 43 | 32 | 315 | 5,2 |
PN 250 | |||||||
DN | Д | L | H | Dn | d1 | L1 | Масса, кг |
10 | 10 | 200 | 60 | 18 | 10 | 140 | 1,4 |
15 | 12 | 210 | 60 | 22 | 14 | 140 | 1,8 |
20 | 17 | 214 | 65 | 28 | 19 | 165 | 2,6 |
25 | 22 | 230 | 68 | 34 | 25 | 165 | 3,5 |
32 | 29 | 275 | 119 | 43 | 32 | 315 | 5,2 |
PN 320 | |||||||
Размеры уточняются при заказе |
