PN 16 | ||||||||

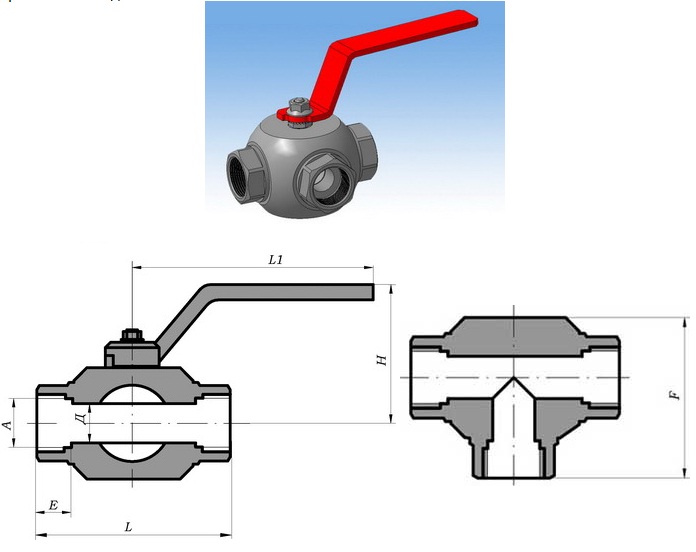

DN | Д | A | L | H | E | F | L1 | Масса, кг |
10 | 10 | G 3/8 | 95 | 60 | 17 | 76 | 140 | 1,0 |
15 | 12 | G 1/2 | 95 | 60 | 17 | 76 | 140 | 1,0 |
20 | 17 | G 3/4 | 110 | 65 | 18 | 98 | 165 | 1,9 |
25 | 22 | G 1 | 120 | 70 | 18 | 106 | 165 | 3,3 |
32 | 29 | G 1 1/4 | 133 | 119 | 25 | 117 | 315 | 5,0 |
40 | 36 | G 1 1/2 | 152 | 124 | 25 | 132 | 315 | 7,0 |
50 | 45 | G 2 | 166 | 131 | 25 | 150 | 315 | 10,0 |
PN 25 | ||||||||
DN | Д | A | L | H | E | F | L1 | Масса, кг |
10 | 10 | G 3/8 | 95 | 60 | 17 | 76 | 140 | 1,0 |
15 | 12 | G 1/2 | 95 | 60 | 17 | 76 | 140 | 1,0 |
20 | 17 | G 3/4 | 110 | 65 | 18 | 98 | 165 | 1,9 |
25 | 22 | G 1 | 120 | 70 | 18 | 106 | 165 | 3,3 |
32 | 29 | G 1 1/4 | 133 | 119 | 25 | 117 | 315 | 5,0 |
40 | 36 | G 1 1/2 | 152 | 124 | 25 | 132 | 315 | 7,0 |
50 | 45 | G 2 | 166 | 131 | 25 | 150 | 315 | 10,0 |
PN 40 | ||||||||
DN | Д | A | L | H | E | F | L1 | Масса, кг |
10 | 10 | G 3/8 | 95 | 60 | 17 | 76 | 140 | 1,0 |
15 | 12 | G 1/2 | 95 | 60 | 17 | 76 | 140 | 1,0 |
20 | 17 | G 3/4 | 110 | 65 | 18 | 98 | 165 | 1,9 |
25 | 22 | G 1 | 120 | 70 | 18 | 106 | 165 | 3,3 |
32 | 29 | G 1 1/4 | 133 | 119 | 25 | 117 | 315 | 5,0 |
40 | 36 | G 1 1/2 | 152 | 124 | 25 | 132 | 315 | 7,0 |
50 | 45 | G 2 | 166 | 131 | 25 | 150 | 315 | 10,0 |
PN 63 | ||||||||
DN | Д | A | L | H | E | F | L1 | Масса, кг |
10 | 10 | G 3/8 | 95 | 60 | 17 | 76 | 140 | 1,0 |
15 | 12 | G 1/2 | 95 | 60 | 17 | 76 | 140 | 1,0 |
20 | 17 | G 3/4 | 110 | 65 | 18 | 98 | 165 | 1,9 |
25 | 22 | G 1 | 120 | 70 | 18 | 106 | 165 | 3,3 |
32 | 29 | G 1 1/4 | 133 | 119 | 25 | 117 | 315 | 5,0 |
40 | 36 | G 1 1/2 | 152 | 124 | 25 | 132 | 315 | 7,0 |
50 | 45 | G 2 | 166 | 131 | 25 | 150 | 315 | 10,0 |
PN 80 | ||||||||
DN | Д | A | L | H | E | F | L1 | Масса, кг |
10 | 10 | G 3/8 | 95 | 60 | 17 | 76 | 140 | 1,0 |
15 | 12 | G 1/2 | 95 | 60 | 17 | 76 | 140 | 1,0 |
20 | 17 | G 3/4 | 110 | 65 | 18 | 98 | 165 | 1,9 |
25 | 22 | G 1 | 120 | 70 | 18 | 106 | 165 | 3,3 |
32 | 29 | G 1 1/4 | 133 | 119 | 25 | 117 | 315 | 5,0 |
40 | 36 | G 1 1/2 | 200 | 120 | 25 | 156 | 315 | 20,0 |
50 | 45 | G 2 | 220 | 134 | 25 | 180 | 315 | 30,0 |
PN 100 | ||||||||
DN | Д | A | L | H | E | F | L1 | Масса, кг |
10 | 10 | G 3/8 | 95 | 60 | 17 | 76 | 140 | 1,0 |
15 | 12 | G 1/2 | 95 | 60 | 17 | 76 | 140 | 1,0 |
20 | 17 | G 3/4 | 110 | 65 | 18 | 98 | 165 | 1,9 |
25 | 22 | G 1 | 120 | 70 | 18 | 106 | 165 | 3,3 |
32 | 29 | G 1 1/4 | 133 | 119 | 25 | 117 | 315 | 5,0 |
40 | 36 | G 1 1/2 | 200 | 120 | 25 | 156 | 315 | 20,0 |
50 | 45 | G 2 | 220 | 134 | 25 | 180 | 315 | 30,0 |
PN 160 | ||||||||
DN | Д | A | L | H | E | F | L1 | Масса, кг |
10 | 10 | G 3/8 | 95 | 60 | 17 | 76 | 140 | 1,0 |
15 | 12 | G 1/2 | 95 | 60 | 17 | 76 | 140 | 1,0 |
20 | 17 | G 3/4 | 110 | 65 | 18 | 98 | 165 | 1,9 |
25 | 22 | G 1 | 120 | 70 | 18 | 106 | 165 | 3,3 |
32 | 29 | G 1 1/4 | 133 | 119 | 25 | 117 | 315 | 5,0 |
40 | 36 | G 1 1/2 | 200 | 120 | 25 | 156 | 315 | 20,0 |
50 | 45 | G 2 | 220 | 134 | 25 | 180 | 315 | 30,0 |
PN 200 | ||||||||
Размеры уточняются при заказе | ||||||||
PN 250 | ||||||||
Размеры уточняются при заказе | ||||||||
PN 320 | ||||||||
Размеры уточняются при заказе |
