  3. Затворы дисковые серий «ЭКСКЛЮЗИВ»

Затворы дисковые серий «ЭКСКЛЮЗИВ»

ПОИСК

Затворы дисковые серий «ЭКСКЛЮЗИВ» Затворы дисковые серий «ЭКСКЛЮЗИВ»

Затворы дисковые серий «ЭКСКЛЮЗИВ»DN 32-1200 мм, PN 0,6-1,6 МПа
ТУ 3741-030-35491454-2006
ТУ 3741-027-3549145-2006 (в экспортном исполнении)

Конструкция: неразъемный корпус, резинометаллический вкладыш, диск с покрытием (гумированный или футерованный) или диск без покрытия (углеродистая и нержавеющая сталь, титан), оси разъемные.

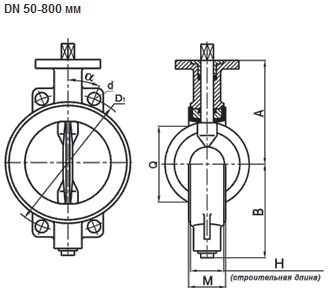

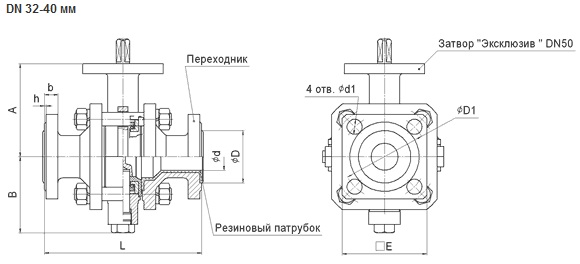

Чертеж, основные размеры и массы:
Затворы дисковые серий «ЭКСКЛЮЗИВ»

DN, мм

Размеры, мм

Масса, кг
не более

A

B

Q

M

H

PN 1,0 МПа

PN 1,6 МПа

Масса, кг

D1

d

α

n*

D1

d

α

n*

50

120

90

20

49

43

125

18

45°

4

125

18

45°

4

3,4

65

135

97

48

49

43

145

18

45°

4

145

18

45°

4

3,7

80

140

100

55

52

46

160

18

45°

4

160

18

45°

4

4,7

100

150

117

83

59

52

180

18

22° 30´

8

180

18

22° 30´

8

6,7

125

170

127

110

62

56

210

18

22° 30´

8

210

18

22° 30´

8

8,7

150

180

163

135

65

56

240

22

22° 30´

8

240

22

22° 30´

8

11,3

200

210

193

183

74

64

295

22

22° 30´

8

295

22

15°

12

16,5

250

272

227

230

74

68

350

22

15°

12

355

26

15°

12

25,7

300

312

256

279

85

78

400

22

15°

12

410

26

15°

12

39,5

400

360

316

372

110

102

515

26

11° 15´

16

525

26-30

11° 15´

16

88,8

500

430

408

465

136

127

620

26

9°

20

650

26-33

9°

20

151,4

600

495

473

560

163

154

725

30

9°

20

770

30-39

9°

20

255

800

600

548

676

220

190

950

30

7° 30´

24

950

33-39

7° 30´

24

480

Затворы дисковые серий «ЭКСКЛЮЗИВ»

DN, мм

Размеры, мм

n, кол-во отверстий

MN

k, кол-во отверстий на сторону

A

B

L

H

D

D1

d

1000

1518

800

130

216

100

1160

36

24

М33

4

1200

1805

941

150

254

1200

1380

39

28

М36

4


Предыдущая статья Следующая статья

← вернуться в раздел АРМАТЭК ЗАО - каталог продукции
← вернуться в оглавление справочника
