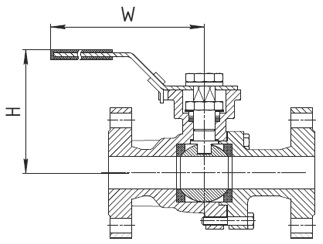

DN, мм | Размеры, мм | |||||
тип ВД | тип ВТ | тип ВУ | ||||
H | W | H | W | H | W | |
10 | - | - | 52 | 102 | 62 | 123 |
15 | 85 | 123 | 62 | 123 | 62 | 123 |
20 | 96 | 123 | 66 | 123 | 66 | 123 |
25 | 97 | 153 | 77 | 153 | 77 | 153 |
32 | 104 | 153 | 80 | 153 | 80 | 153 |
40 | 126 | 183 | 91 | 183 | 91 | 183 |
50 | 133 | 183 | 98 | 183 | 98 | 183 |
65 | 143 | 246 | 138 | 246 | 138 | 246 |
80 | 155 | 246 | 149 | 246 | 149 | 246 |
100 | 173 | 246 | 175 | 246 | 175 | 246 |

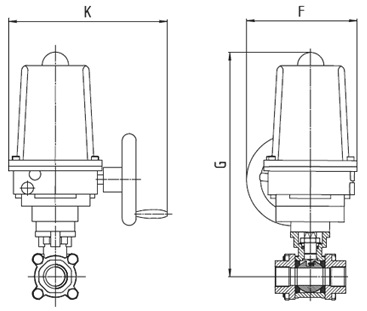

DN, мм | Размеры, мм | |||||
тип ВД | тип ВТ | |||||
K | F | G | K | F | G | |
10 | - | - | - | 263 | 216 | 305 |
15 | 263 | 216 | 318 | 263 | 216 | 305 |
20 | 263 | 216 | 330 | 263 | 216 | 312 |
25 | 263 | 216 | 332 | 263 | 216 | 324 |
32 | 263 | 216 | 342 | 263 | 216 | 331 |
40 | 263 | 216 | 350 | 263 | 216 | 335 |
50 | 263 | 216 | 356 | 263 | 216 | 341 |
65 | 277 | 305 | 468 | 277 | 305 | 455 |
80 | 277 | 305 | 480 | 277 | 305 | 464 |
100 | 277 | 305 | 498 | 277 | 305 | 495 |
125 | 328 | 416 | 600 | - | - | - |
150 | 328 | 416 | 617 | - | - | - |
200 | 328 | 416 | 675 | - | - | - |

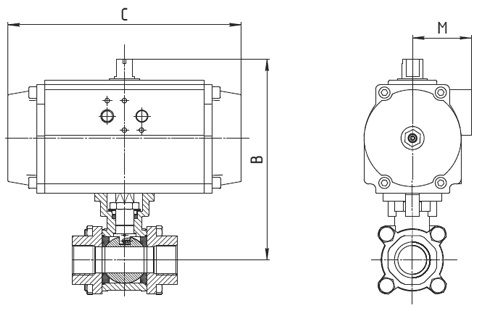

DN, мм | Размеры, мм | |||||
тип ВД | тип ВТ | |||||
C | B | M | C | B | M | |
10 | - | - | - | 138 | 129 | 42 |
15 | 138 | 142 | 42 | 138 | 129 | 42 |
20 | 210 | 168 | 51 | 210 | 186 | 51 |
25 | 210 | 187 | 51 | 210 | 179 | 51 |
32 | 210 | 194 | 51 | 210 | 183 | 51 |
40 | 210 | 206 | 51 | 210 | 191 | 51 |
50 | 210 | 213 | 51 | 210 | 198 | 51 |
65 | 280 | 258 | 65 | 280 | 245 | 65 |
80 | 280 | 270 | 65 | 280 | 254 | 65 |
100 | 362 | 328 | 72 | 362 | 325 | 72 |
125 | 462 | 430 | 88 | - | - | - |
150 | 462 | 450 | 88 | - | - | - |
200 | 474 | 530 | 98 | - | - | - |
