Затворы обратные DN 50-500 мм, PN 1,0-1,6 МПа ТУ 3742-042-35491454-2006 Затворы обратные

Затворы обратныеDN 50-500 мм, PN 1,0-1,6 МПа
ТУ 3742-042-35491454-2006

Затворы обратные предназначены для предотвращения обратного потока рабочей среды в случае падения давления в трубопроводе.

Преимущества затворов обратных:

- Простота конструкции,
- Длительный срок службы,
- Высокая герметичность,
- Небольшие размеры.

-Выпускаемый компанией "АРМАТЭК" затвор обратный обладает герметичностью по классу C ГОСТ 9544-2005, что полностью исключает протечку рабочей среды. Изготавливается из легированной и нержавеющей сталей.
-Рекомендуются для использования в химически активных средах, включая нефтепродукты, морскую, промышленную и бытовую воду. Допускаются пылевидные механические включения.
-Присоединительные размеры и размеры уплотнительных поверхностей на PN 1,0 МПа по ГОСТ 12815-80, исполнения 1 (с соединительным выступом). Присоединительные фланцы трубопровода для затворов обратных на PN 1,0 МПа по ГОСТ 12821-80, ГОСТ 12820-80.
-Конструкция защитной арматуры обеспечивает быструю замену элементов уплотнения и не требует высокой квалификации -персонала при проведении ремонтных работ.
-Затвор обратный имеет минимальную строительную длину и наименьший вес по сравнению с другими типами защитной -трубопроводной арматуры.
-Срок службы защитной трубопроводной арматуры производства ЗАО «АРМАТЭК» с учетом замены узлов уплотнения до 30 лет.
-Возможны пылевидные механические включения.

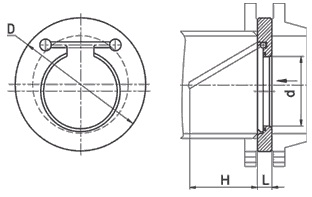

Чертеж, основные размеры и массы:
Затворы обратные

Диаметр, мм

Размеры, мм

Масса, кг

DN, мм

D

L

d

H

50

109

19

30

35

1,2

65

130

19

40

42

1,7

80

144

19

52

61

2

100

164

19

72

80

2,6

125

194

19

93

92

3,6

150

220

19

114

109

4,5

200

275

29

157

158

10

250

330

29

195

200

14,6

300

380

38

240

245

25,4

400

491

51

311

328

49,8

500

596

64

392

490

89,6
