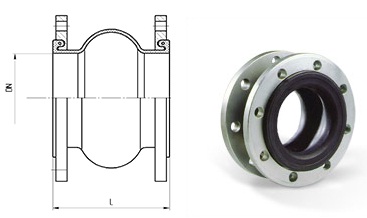

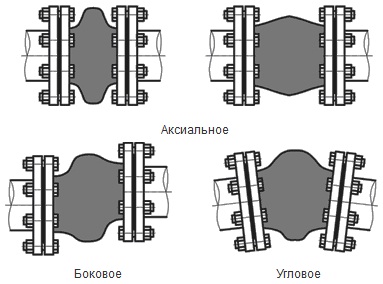

DN, мм | Строительная длина | Максимальное рабочее давление при температуре 20°С , МПа | Аксиальное перемещение, мм | Боковое перемещение, +/- мм | Угловое перемещение, +/- ° | Присоедини-тельные размеры фланцев по ГОСТ 12815-80 исполнение 1, на давление, МПа | ||
Тип | Размер L, мм | Удлинение | Сжатие | |||||
32 | 2 | 95 | 1,6 | 4 | 8 | 4 | 7,5 | 1,6 |
1 | 130 | 1,6 | 20 | 30 | 10 | 17,5 | 1,6 | |
40 | 2 | 95 | 1,6 | 4 | 8 | 4 | 7,5 | 1,6 |
1 | 130 | 1,6 | 20 | 30 | 10 | 17,5 | 1,6 | |
50 | 2 | 105 | 1,6 | 5 | 8 | 4 | 7,5 | 1,6 |
1 | 130 | 1,6 | 20 | 30 | 10 | 17,5 | 1,6 | |
65 | 2 | 115 | 1,6 | 6 | 12 | 5 | 7,5 | 1,6 |
1 | 130 | 1,6 | 20 | 30 | 10 | 15 | 1,6 | |
80 | 2 | 130 | 1,6 | 6 | 12 | 5 | 7,5 | 1,6 |
1 | 130 | 1,6 | 20 | 30 | 10 | 15 | 1,6 | |
100 | 2 | 135 | 1,6 | 10 | 18 | 6 | 7,5 | 1,6 |
1 | 130 | 1,6 | 20 | 30 | 10 | 12,5 | 1,6 | |
125 | 2 | 170 | 1,6 | 10 | 18 | 6 | 7,5 | 1,6 |
1 | 130 | 1,6 | 20 | 30 | 10 | 12,5 | 1,6 | |
150 | 2 | 180 | 1,6 | 10 | 18 | 6 | 7,5 | 1,6 |
1 | 130 | 1,6 | 20 | 30 | 10 | 7,5 | 1,6 | |
200 | 2 | 205 | 1,6 | 14 | 25 | 11 | 7,5 | 1,6 |
1 | 130 | 1,6 | 20 | 30 | 10 | 7,5 | 1,6 | |
250 | 2 | 240 | 1 | 14 | 25 | 11 | 7,5 | 1 |
1,6 | 1,6 | |||||||
1 | 130 | 1 | 20 | 30 | 10 | 5 | 1 | |
1,6 | 1,6 | |||||||
300 | 2 | 260 | 1 | 14 | 25 | 11 | 7,5 | 1 |
1,6 | 1,6 | |||||||
1 | 130 | 1 | 20 | 30 | 10 | 5 | 1 | |
1,6 | 1,6 | |||||||
350 | 2 | 265 | 0,7 | 16 | 25 | 11 | 7,5 | 1 |
400 | 2 | 265 | 0,7 | 16 | 25 | 11 | 7,5 | 1 |
450 | 2 | 265 | 0,7 | 16 | 25 | 11 | 7,5 | 1 |
500 | 2 | 265 | 0,7 | 16 | 25 | 11 | 7,5 | 1 |
600 | 2 | 265 | 0,7 | 16 | 25 | 11 | 7,5 | 1 |
Температура среды | 20°С | 75°С | 85°С | 95°С | 115°С |
Максимальное рабочее давление, МПа | 1,6 | 1,4 | 1,1 | 0,8 | 0,6 |
