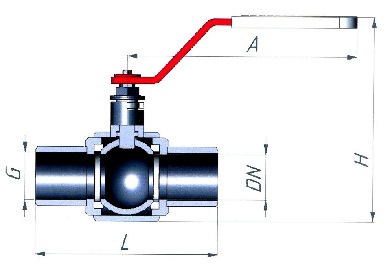

Обозначение | DN | L | G | A | H |
КШЗ 16-6 РМХС (РМУС) | 6 | 70 | 1/4" | 112 | 110 |
КШЗ 25-6 РМХС (РМУС) | 76 | ||||
КШЗ 40-6 РМХС (РМУС) | 76 | ||||
КШЗ 16-10 РМХС (РМУС) | 10 | 75 | 3/8" | 112 | 134 |
КШЗ 25-10 РМХС (РМУС) | 80 | ||||
КШЗ 40-10 РМХС (РМУС) | 80 | ||||
КШЗ 16-15 РМХС (РМУС) | 15 | 85 | 1/2" | 125 | 123 |
КШЗ 25-15 РМХС (РМУС) | 105 | ||||
КШЗ 40-15 РМХС (РМУС) | 105 | ||||
КШЗ 16-20 РМХС (РМУС) | 20 | 95 | 3/4" | 136 | 134 |
КШЗ 25-20 РМХС (РМУС) | 110 | ||||
КШЗ 40-20 РМХС (РМУС) | 110 | ||||
КШЗ 16-25 РМХС (РМУС) | 25 | 105 | 1" | 127 | 174 |
КШЗ 25-25 РМХС (РМУС) | 120 | ||||
КШЗ 40-25 РМХС (РМУС) | 120 | ||||
КШЗ 16-32 РМХС (РМУС) | 32 | 120 | 1 1/4" | 215 | 184 |
КШЗ 25-32 РМХС (РМУС) | 145 | ||||
КШЗ 40-32 РМХС (РМУС) | 145 | ||||
КШЗ 16-40 РМХС (РМУС) | 40 | 130 | 1 1/2" | 215 | 231.5 |
КШЗ 25-40 РМХС (РМУС) | 150 | ||||
КШЗ 40-40 РМХС (РМУС) | 150 | ||||
КШЗ 16-50РМХС (РМУС) | 50 | 150 | 2" | 280 | 233 |
КШЗ 16-65 РМХС (РМУС) | 65 | 185 | 2 1/2" | 280 | 233 |
КШЗ 16-80 РМХС (РМУС) | 80 | 205 | 3" | 342 | 330 |
