Задвижки черт. 30с15нж, стальные литые клиновые PN 4,0 МПа

ПОИСК

Задвижки черт. 30с15нж, стальные литые клиновые PN 4,0 МПа Задвижки стальные литые клиновые PN 4,0 МПа

Задвижки стальные литые клиновые PN 4,0 МПаЗадвижка предназначена для установки на трубопроводах в качестве запорного устройства. Корпусные детали задвижек изготавливаются из стали марок: 35Л, 20ГЛ, 12Х18Н9ТЛ, с фланцевым присоединением, с ручным управлением (с маховиком, механическим редуктором) или исполнением под электропривод. Класс герметичности «А» по ГОСТ 9544-2005. Срок службы не менее 10 лет. Гарантия 24 месяца.

Показатели назначения 30с15нж


Рабочая среда:
Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
Температура рабочей среды: от -40°С до +450°С
Условия эксплуатации: У1
Минимальная температура окружающего воздуха: -40°С

Материальное исполнение 30с15нж


01. Корпус: сталь 25Л, 35Л
02. Крышка: сталь 25Л, 35Л
03. Клин (диски): сталь25Л,35Л с наплавкой, 20Х13
04. Шпиндель: 20Х13
05. Гайка шпинделя: сталь 35, 40Х
06. Гайка: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87
07. Шпилька, болт: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5.6 по ГОСТ 1759.5-87
08. Болт откидной или анкерный: сталь 35
09. Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ
10. Набивка сальника : ТРГ
11. Маховик: сталь25Л
14. Наплавка на кольце в корпусе: 07Х25Н13
15. Наплавка на клине: 13Х25Т

Задвижки стальные литые клиновые PN 4,0 МПа

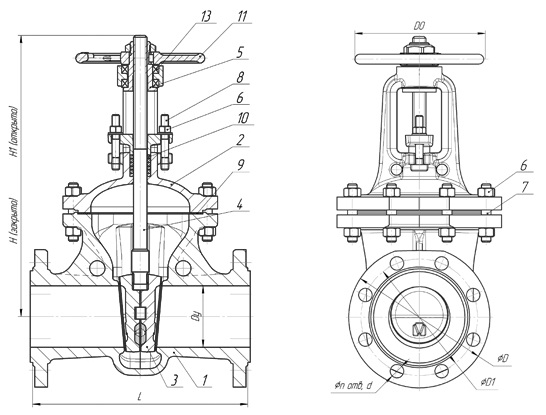

Габаритные размеры 30с15нж

Диаметр, мм

L, мм

D, мм

D1, мм

n

d, мм

H, мм

H1, мм

D0, мм

Масса, кг

50

250

160

125

4

18

355

410

160

23

80

310

195

160

8

18

430

515

160

42

100

350

215

190

8

22

460

565

210

61

150

450

280

250

8

26

640

810

320

120

200

419

375

320

12

30

825

1020

320

194

250

457

445

385

12

33

980

1250

320

270

300

500

485

430

16

33

1360

1700

480

383

400

600

665

585

16

39

1580

2020

560

750
