Клапаны – регуляторы температуры прямоточные дискового типа Ду 20-65 мм серии РК 102.01
Клапаны регулирующие Ду 20-65 мм серии РК 102.01 предназначены для регулирования температуры пара в тракте котла в качестве клапанов впрыска. Так же применяются для регулирования температуры редуцированного пара в ОУ, РОУ, БРОУ энергоблоков и других трубопроводах, в том числе на трубопроводах непрерывной продувки.
Основные преимущества:
Расходная характеристика стабильна в течение всего межремонтного периода эксплуатации без заметного
эрозионного износа пары седло-золотник.
Сменное седло с профильными отверстиями достаточно легко заменить в условиях электростанции в случае
изменения условий эксплуатации.
Проходное сечение не «засаливается» котловой водой.
Пара седло-золотник самоочищается при повороте штока.
Клапаны серии РК 102.01 успешно эксплуатируются на следующих объектах:
Карагандинская ТЭЦ-3; Усть-Илимская ТЭЦ; Гусиноозерская ГРЭС; ТЭЦ-17 ОАО «ТГК-1»; Петропавловская ТЭЦ-3; ТЭЦ-9 и ТЭЦ-10 ОАО «Иркутскэнерго»; Череповецкая ГРЭС, ТЭЦ-25 ОАО «Мосэнерго» и др.
Пример обозначения: РК 102.01.40.00-Э-01
РК – клапан регулирующий
102 – клапан впрыска
01 – модификация (01 – прямоточный для воды, 02 – прямоточный для пара, 06 – прямоточный с седлом типа
«сэндвич» для воды)
40 – условный проход, мм
Э – электропривод
01 – номер исполнения (зависит от площади проходного сечения седла, см2)

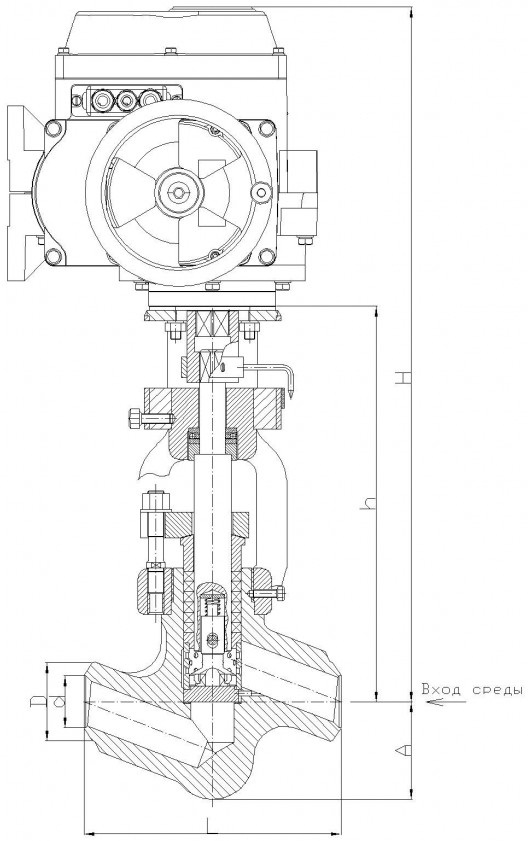

С электроприводом МЭОФ-250/25

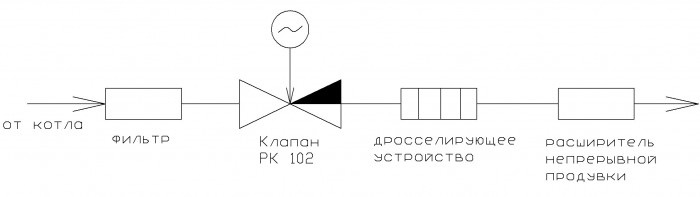

Схема монтажа клапана при использовании его в качестве регулятора непрерывной продувки:
Технические характеристики
