Клапаны предохранительные клапаны DN 250/400
Основными составляющими ИПУ, предназначенных для установки на "горячих" линиях трубопроводов пара промежуточного перегрева, а также трубопроводов редуцированного и охлажденного пара РОУ являются клапаны ГПК DN 250/400 серий 694 и 111.
Управляются ГПК собственной рабочей средой (паром), подаваемой в сервопривод от импульсного клапана.
Клапаны устанавливаются на горизонтальных участках трубопроводов направлением штока вверх. Располагаются в местах, удобных для обслуживания и позволяющих размещать в непосредственной близости от них импульсные клапаны.
Расчетный коэффициент расхода для всех клапанов a = 0,7.
Изготовление и поставка клапанов по ТУ 37-028-05015348-98.
Технические характеристики главных предохранительных клапанов
DN 250/400 серий 111 и 694
Обозначение изделия | DN | Параметры рабочей среди | Материал корпуса | Пропускная способность, т/ч | Масса, кг | |
Давление, МПа | Температура, °С | |||||
111-250/400-0б 111-250/400-0б-01 694-250/400-0б | 250/400 250/400 250/400 | 0,8-1,2 1,3-4,1 4,0 | £450 £450 £545 | 20ГСЛ 20ГСЛ 15Х1М1ФЛ 15Х1М1ФфФ | 50-80 87-280 200 | 658 665 738 |

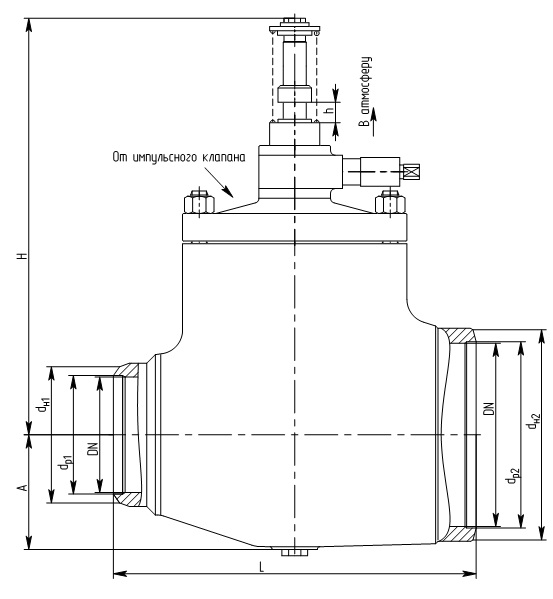

Размеры клапанов DN 250/400, мм
Обозначение изделия | L | А | Н | h | dp1 | dн1 | dp2 | dн2 |
111-250/400-0б | 760 | 240 | 860 | 40 | 254 | 285 | 401 | 440 |
111-250/400-0б-01 | 760 | 240 | 1200 | 40 | 254 | 285 | 401 | 440 |
694-250/400-0б | 760 | 240 | 1200 | 40 | 248 | 285 | 390 | 440 |
