Клапаны регулирующие DN 10 и 20 с рычагом, класс 600
Клапаны регулирующие игольчатые DN 10 и 20 серий 751 и 1033 применяются в качестве регуляторов расхода воды и устанавливаются в основном на вспомогательных линиях трубопроводов.
Клапан управляется дистанционно (автоматически) от электропривода типа МЭО и вручную — с помощью дублера привода.
Материал корпуса —сталь 25.
Изготовление и поставка по ТУ 37-027-05015348-98.
Технические характеристики клапанов, класс 600
Обозначение изделия | DN | Условное давление, PN | Допустимый перепад давления, МПа | Максимальное проходное сечение Fmax, см2 | Максимальная пропускная способность, Kv100 т/ч | Ход золотника hmax, мм | Масса, кг |
751-10-Р 1033-20-Р | 10 20 | 100 100 | 1,0 1,0 | 0,5 1,75 | 1,5 5,3 | 15 22 | 4,0 5,7 |
Размеры клапанов, мм

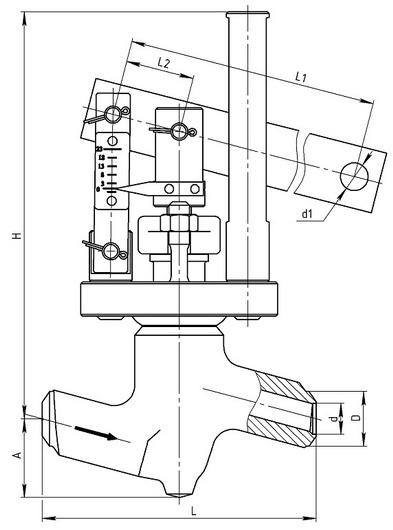

Обозначение изделия | d | D | L | А | Н | L1 | L2 | d1 |
751-10-Р 1033-20-Р | 10 18 | 22 32 | 110 160 | 28 46 | 195 240 | 236 320 | 36 40 | 10 15 |

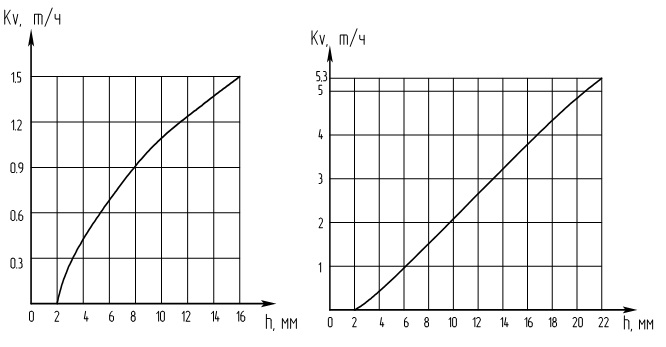

Пропускная способность регулирующего клапана DN 10 серии 751
Пропускная способность регулирующего клапана DN 20 серии 1033
Клапан регулирующий DN 10, 20 серий 751, 1033
