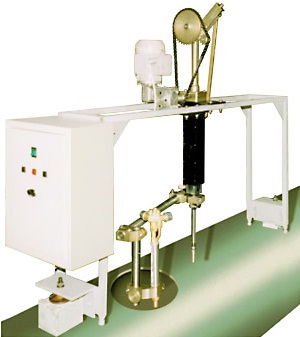

Устройство вырезки отверстий "КРУГ-Э" (ГАКС-Р-52Э), "КРУГ-1" (ГАКС-Р-53Э)
Предназначены для точной газокислородной вырезки цилиндрических отверстий в трубах и листах
РЕКОМЕНДУЕТСЯ К ПРИМЕНЕНИЮ В ТРАССОВЫХ И СТАЦИОНАРНЫХ УСЛОВИЯХ ПРИ СТРОИТЕЛЬСТВЕ И РЕМОНТЕ ГАЗОПРОВОДОВ ОАО "ГАЗПРОМ"
Применяются для вырезки отверстий в обечайках для производства сварных тройников, в цилиндрических сосудах, резервуарах для выполнения горловин, люков и т.п.
Обеспечивает высокую чистоту и точность реза машинным резаком без скоса кромок под сварку.
Удобство технического обслуживания.
Быстрое крепление на трубе или листе двумя специальными опорами.
Устройства с электроприводом удобны при работе как в стационарных, так и в полевых условиях.
Быстрая переналадка устройства на размер вырезаемых отверстий в трубах (цилиндрических сосудах) разного диаметра.
Сменные шаблоны при переналадке не требуются, что уменьшает массу изделия и время его переналадки на трубе.
Резак в комплект поставки не входит, поставляется по специальному заказу.
Возможна поставка:
на другие диапазоны вырезаемых отверстий;
с допонительным устройством для резки со скосом под сварку.
Могут комплектоваться оборудованием для газокислородной резки:
машинным резаком "Корд" РМ-3-220Г или машинным резаком "Норд" (0911);
редукторами газовыми баллонными;
рукавами Ø 6,3 или 9 мм;
баллонами газовыми.
Технические характеристики
КРУГ-Э (ГАКС-Р-52Э) / КРУГ-1Э (ГАКС-Р53Э) |
Диаметры вырезаемых отверстий d, мм | 140...930 / 325...980 |
Диаметры труб или цилиндрических сосудов D, мм | от 600 / от 720 |
Соотношение d / D, не более | 0,7 |
Толщина стенки трубы, мм | до 60 |
Максимальный вертикальный ход резака, мм | 180 |
Масса, кг | 60 /68 |
Габаритные размеры, мм | 1350х400х1100 / 1480х760х1480 |
