Клапаны запорные стальные фланцевые под электропривод (КЗСП) PN 16
Изготовление и поставка по ТУ 3742–002–57146717–96
Изготавливаются с фланцевым присоединением к трубопроводу, присоединительные размеры по ГОСТ 12815-80, исполнение 1, ряд 2 (по умолчанию).
Герметичность затвора по ГОСТ 9544-93 класс С (по умолчанию).
Уплотнение шпинделя – сальниковое. В верхнем положении золотник имеет уплотнение по конической поверхности в крышке.
Управление клапаном электроприводное.

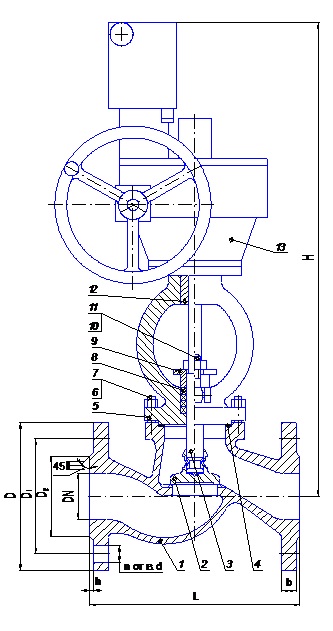

Присоединительные размеры клапанов запорных под электроприводы приведены на рисунке (приложение А). Характеристики электроприводов приведены в таблице электроприводов (приложение Б). Остальные размеры и параметры применения аналогичны клапанам запорным с ручным управлением.
Пример обозначения (и в другой документации) клапана запорного под электропривод DN 100 мм PN 16 кгс/см2 из стали 20Л :
Клапан запорный стальной фланцевый под электропривод КЗСП 100-16 DN 100 мм PN 16 кгс/см2 15с965нж.
Внимание! Клапаны запорные, предназначенные для газообразных, взрывопожароопас-ных и токсичных сред, после гидроиспытаний дополнительно испытываются воздухом.
Основные сведения и информация даны в начале раздела.
