Форсунки пароводяные

ПОИСК

Форсунки пароводяные Форсунки пароводяные

Форсунки применяются в составе охладителей пара ОУ, РОУ, БРОУ и предназначены для распыливания охлаждающей воды.

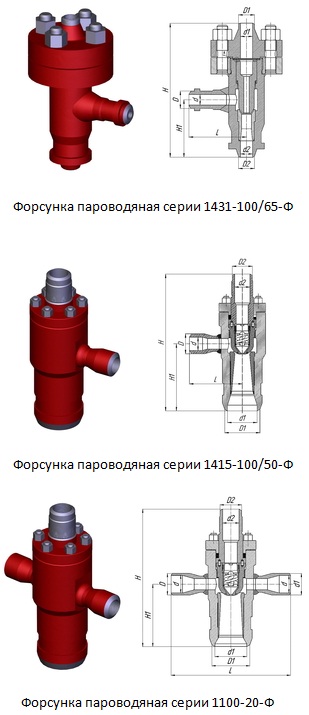

Комбинированная пароводяная форсунка типа 1431-100/65-Ф предназначена для распыливания охлаждающей воды с помощью парового потока и получения пароводяной смеси для впрыска в охладитель пара БРОУ.

Два исполнения форсунки отличаются наличием во входных патрубках дроссельных шайб, предназначенных для снижения давления пара.
Пароводяная форсунка с односторонним подводом пара 1415-100/50-Ф конструктивно аналогична форсунке 1431-100/65-Ф.
Форсунки серии 1415-100/50-Ф, кроме базового исполнения, имеют исполнения –01…–22.
Форсунки серии 1431-100/65-Ф, кроме базового исполнения, имеют исполнения –01, –02.
Исполнения форсунок выбирают по результатам теплогидравлического расчета.
Наряду с центробежными форсунками применяются пароводяные форсунки струйного типа 1100-20-Ф, -Ф-01.
При работе всех типов пароводяных форсунок на выходе образуется пароводяная смесь с температурой насыщения, которая затем поступает к узлу впрыска охладителя пара.

- Присоединение к трубопроводу - под сварку.
- Материал корпуса — сталь 12Х1МФ.
- Изготовление и поставка пароводяных форсунок по ТУ 3113-008-71228244-2008.

Обозн. изделия

DN, мм

Давление пара, МПа

Температура пара, ˚С

Давление воды, МПа

Температура воды, ˚С

H, мм

Н1, мм

L, мм

D, мм

d, мм

D1, мм

d1, мм

D2, мм

d2, мм

Полн. масса, кг

1100-20-Ф; Ф-01

20/20

13,7

560

23,5

250

248

105

107

32

19

29

22

29

22

10,9

1415-100/50-Ф

100/50

13,7

560

23,5

250

500

255

200

76

50

133

106

76

58

57,2

1415-100/50-Ф-01; Ф-02…Ф-22

100/50

13,7

560

23,5

250

500

255

200

76

50

133

112

76

58

57,2-59,1

1431-100/65-Ф; Ф-01, Ф-02

100/65

9,8

540

23,5

250

487

220

418

76

62

133

112

76

58

63,7
