Для запорной арматуры
Электроприводы для запорной арматуры рассчитаны на работу в кратковременном режиме, количество пусков в час не более 6 с продолжительностью включений (ПВ) не более 15%.

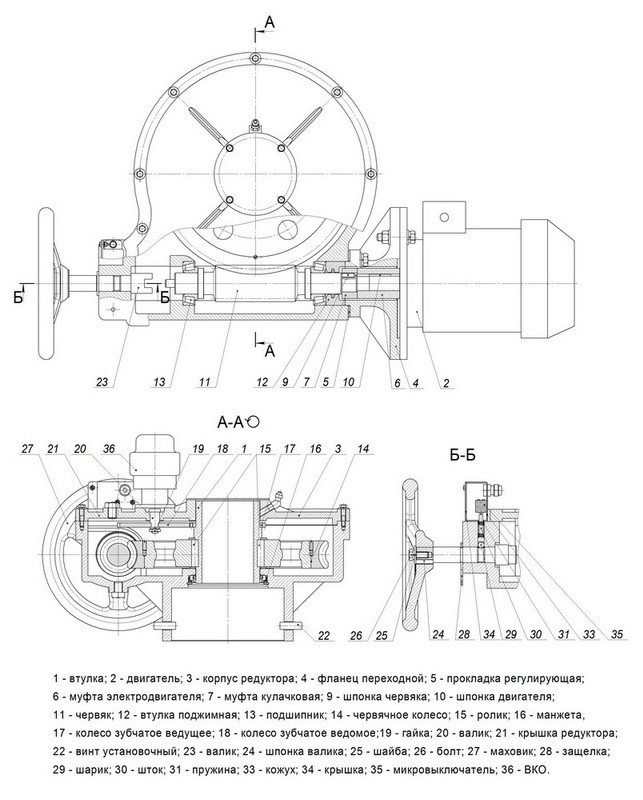

Электропривод для запорной арматуры - конструкция

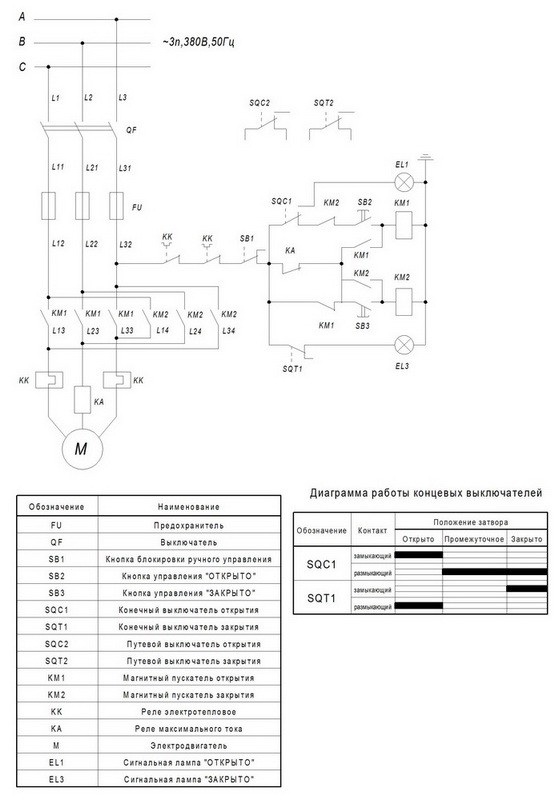

Схема управления электроприводом для запорной арматуры
Вариант исполнения концевого выключателя для запорной арматуры типа ВКО-3(Х)П определяется числом оборотов шпинделя арматуры, необходимым для полного закрытия.
Исполнения концевовых выключателей соответственно от 1 до 7 оборотов (ВКО-31П, передаточное число 8), от 7 до 35 оборотов (ВКО-32П, передаточное число 44), от 35 до 200 оборотов (ВКО-35П, передаточное число 240).
Закрытие запорной арматуры происходит при отключении электропривода, т.е. при срабатывании реле максимального тока. Концевые выключатели КВ3 используются в запорной арматуре для сигнализации нахождения запорного органа в нижнем крайнем положении, а КВО - в верхнем крайнем положении.

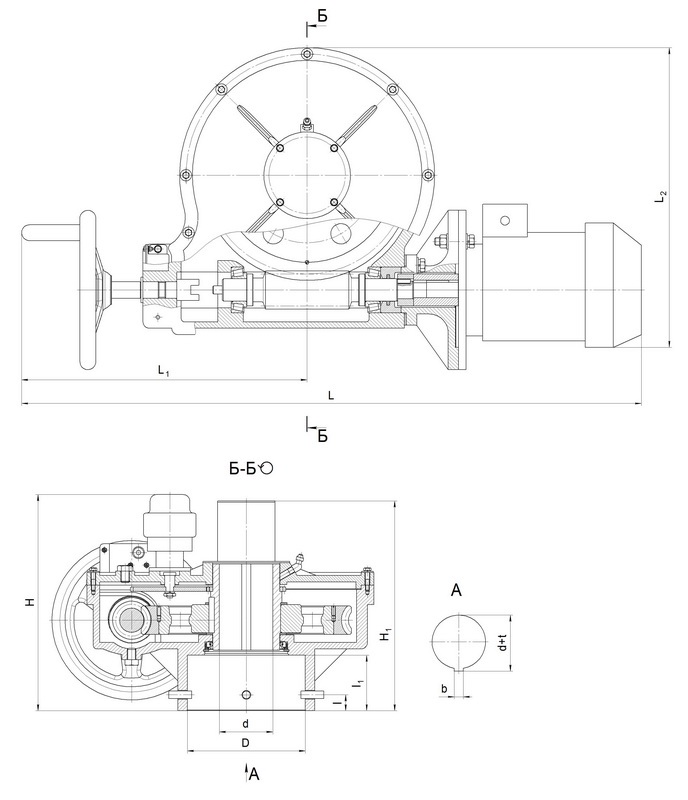

Встроенный электропривод - габаритные и присоединительные размеры.
Технические характеристики, габаритные и присоединительные размеры встроенных электроприводов для запорной арматуры.
