  3. Клапаны запорные, запорно-регулирующие, регулирующие c пневматическим или ручным приводом

Клапаны запорные, запорно-регулирующие, регулирующие c пневматическим или ручным приводом

ПОИСК

Клапаны запорные, запорно-регулирующие, регулирующие c пневматическим или ручным приводом Клапаны запорные, запорно-регулирующие, регулирующие c пневматическим или ручным приводом

Запорные клапаны РУСТ серии 300 (310, 320) предназначены для перекрытия трубопроводов.
Запорно-регулирующие клапаны РУСТ серии 400 (410, 420) предназначены для автоматического управления потоками жидких и газообразных сред, включая агрессивные и пожароопасные, а также для перекрытия трубопроводов.
Регулирующие клапаны РУСТ серии 500 (510, 520) предназначены для автоматического управления потоками жидких и газообразных сред, включая агрессивные и пожароопасные.

Области применения клапанов – химическая, нефтяная, газовая промышленности, энергетика, а также пищевая промышленность.

Клапаны являются восстанавливаемыми (ремонтно-пригодными) изделиями.



Исполнение:

Корпусные детали клапанов различных серий унифицированы.

Возможные исполнения корпусов:

литые, кованые;
прямые проходные, угловые;
с рубашкой обогрева.

Функциональные различия клапанов определяются типом дроссельного узла, устанавливаемого в корпусе, и приводом.

Мы производим более 15 модификаций дроссельных узлов, в том числе – дроссельные узлы для работы на вязких и загрязненных средах, на паре, для микрорасходов, для сред с рабочей температурой более 220°С, антикавитационные, керамические дроссельные узлы и др.,– из различных материалов, в зависимости от конкретных условий эксплуатации клапана.

Клапаны РУСТ серий 310, 410, 510 выполняются с сальниковым уплотнением штока.
Клапаны РУСТ серий 320, 420, 520 выполняются с сильфонным уплотнением штока.
(Дополнительная информация о клапанах этой серии представлена в разделе "Специальные клапаны")

Приводы, применяемые для управления клапанами:

ручные (собственного производства);
пневматические мембранно-пружинные или поршневые (собственного производства) в нормально-открытом (НО) или нормально-закрытом (НЗ) исполнениях.

Исполнение приводов с фиксированным положением штока обеспечивается применением дополнительного навесного оборудования. Приводы могут комплектоваться боковыми или верхними ручными дублерами. В разделе Комплектация приведен перечень рекомендуемых приборов управления для комплектации пневматических приводов в зависимости от типа клапана.

Дроссельные узлы:

Для удовлетворения потребностей Заказчиков в ЗАО «РУСТ-95» разработано более 15 модификаций дроссельных узлов, что позволяет использовать клапаны в различных условиях эксплуатации.
Основные типы дроссельных узлов

Неразгруженный дроссельный узел

Универсальный дроссельный узел для эксплуатации, в том числе, на вязких и загрязненных средах. Направляющие поверхности плунжера и втулки наплавлены стеллитом. Для регулирующих и запорно-регулирующих клапанов плунжер выполняется профилированным, для запорных клапанов – плоским.

Уплотнение затвора – «металл–металл», «металл–полимер».

Применение неразгруженного дроссельного узла ограничено рабочим давлением среды и силовыми характеристиками привода.



Неразгруженный дроссельный узел антишумового исполнения

Для уменьшения шума в газовых и парообразных средах вместо стандартных прижимных втулок применяются специальные антишумовые втулки, которые обеспечивают малошумное смешивание потока после дроссельной пары.

Игольчатый дроссельный узел для микрорасходов

Повторяет все конструктивные и эксплуатационные особенности неразгруженного дроссельного узла. Профилированная часть плунжера («игла») имеет малый диаметр и, как правило, выполняется целиком из стеллита.






Разгруженный дроссельный узел с радиальным уплотнением

Применим на широкий диапазон рабочих сред, в том числе для эксплуатации на паре и загрязненных средах.

Втулка выполнена из дисперсионно-твердеющей или нержавеющей стали. Направляющая поверхность плунжера наплавлена стеллитом. Уплотнение затвора – «металл–металл», «металл–полимер». Радиальное уплотнение из фторопластовых или графитовых колец обеспечивает III-IV класс герметичности. Применение манжет или комбинированного радиального уплотнения (резиновое и фторопластовое кольца) обеспечивает класс герметичности «А» и «В» при температуре рабочей среды до 220°С.



Разгруженный дроссельный узел с пилотным клапаном

Применяется в качестве разгруженного дроссельного узла при температуре рабочей среды более 220°С, когда невозможна установка полимерных радиальных уплотнений.

Разгрузка обеспечивается пилотным клапаном, выполненным в центре основного плунжера. В рабочем положении установленная в плунжере пружина (или пакет пружин) удерживает пилотный клапан в открытом состоянии.

Малый диаметр пилотного отверстия позволяет приводу открывать его при больших перепадах давления.

Уплотнение затвора – «металл–металл». Класс герметичности «А», «В» по ГОСТ 9544.

Разгруженный дроссельный узел с пилотным клапаном работает только при односторонней подаче рабочей среды («на клапан»).

Дроссельный узел с ввертным седлом

Дроссельный узел с неразгруженным плунжером, который перемещается в направляющей, размещенной в крышке клапана.

Профиль поверхности регулирующего плунжера определяет величину пропускной способности клапана и его характеристику регулирования – линейную или равнопроцентную. Уплотнительные кромки седла и плунжера, а также его боковая поверхность наплавлены высокотвердым материалом.

При таком конструктивном решении дроссельного узла можно обеспечить класс герметичности «В», в ряде случаев «А», по ГОСТ 9544-80 или IV–V классы герметичности по DIN. Рабочая среда в этих дроссельных узлах подается «под затвор».


Такие конструкции прекрасно зарекомендовали себя при эксплуатации на грязных и вязких средах.

Аналогичная конструкция дроссельного узла применяется и для запорных клапанов. В этом случае устанавливается непрофилированный плунжер и среда подается «на затвор».

Технические параметры:

Наименование параметра

Значение

Диаметр условного прохода (Ду), мм

15; 20; 25; 32; 40; 50; 65; 80; 100; 150; 200; 250; 300; 400

Условная пропускная способность (Kvy), м3/час

от 0,1 до 2500
(по спец. заказу – от 0,006)

Условное давление (Ру), кгс/см2

16; 25; 40; 63; 100; 160; 250

Рабочая среда

природный газ, нефть, нефтепродукты, среды с сероводородом, вода, пар, пищевые продукты и другие жидкие и газообразные среды

Температура рабочей среды, °С

от минус 196 до +550

Диапазон температур окружающей среды, °С

по ГОСТ 15150*

–60...+70

Класс герметичности затвора

А, В по ГОСТ 9544-80;
V, VI по DIN, ANSI;
III, IV по ГОСТ 23866-87

Исполнение присоединительных фланцев

ГОСТ 12815-80; DIN; ANSI; под приварку

Привод

пневматический, ручной, электрический

Скорость аварийного закрытия/открытия при комплектации пневматическим приводом

не более 10 сек., по заказу – не более 2 сек.



Dу, мм

Условная пропускная способность Кvy, м3/час*

0,1

0,16

0,25

0,4

0,6

1,0

1,6

2,5

4,0

6,3

15

*

*

*

*

*

*

*

*

*



20

*

*

*

*

*

*

*

*

*

*

25



*

*

*

32



*

*

40



*

50



65





Dу, мм

Условная пропускная способность Кvy, м3/час*

8

10

12

16

20

25

32

40

50

63

80

15



20

*



25

*

*

*



32

*

*

*

*

*



40

*

*

*

*

*

*

*



50



*

*

*

*

*

*

*

*



65



*

*

*

*

*

*

*

*

*

*



Dу,
мм

Условная пропускная способность Кvy, м3/час*

25

32

40

50

63

80

100

125

160

200

250

80

*

*

*

*

*

*

*

*



100



*

*

*

*

*

*

*

*



150



*

*

*

*

*

200



*

*

250



300



400





Dу,
мм

Условная пропускная способность Кvy, м3/час*

320

400

500

630

800

1000

1250

1600

2000

2500

80



100



150

*

*



200

*

*

*

*



250



*

*

*

*

*

*



300



*

*

*



400



*

*

*

*



Комплектация:

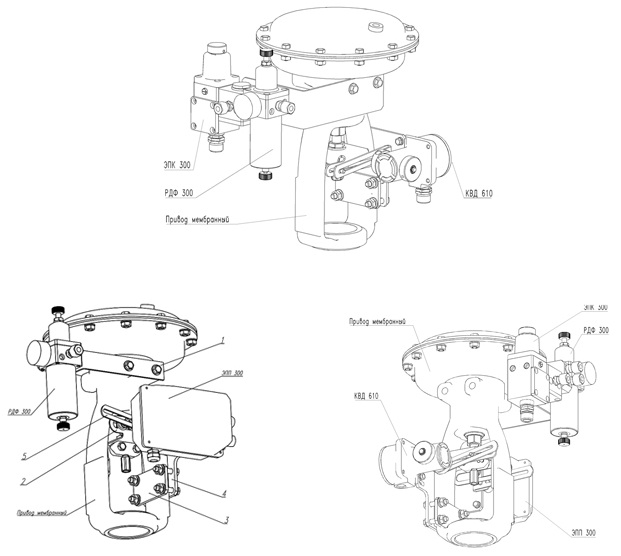

Мы предлагаем устанавливать на пневматические приводы наше навесное оборудование. Мы проверяем, устанавливаем и настраиваем на приводы все навесное оборудование и поставляем изделия полностью готовыми к работе.

Тип клапана

Комплект приборов

Регулирующий клапан

Фильтр-редуктор (РДФ 300)
Электропневматический позиционер (ЭПП 300)

Запорный клапан

Фильтр-редуктор (РДФ 300)
Электропневматический клапан (ЭПК 300)
Концевой выключатель (КВД 610)

Запорно-регулирующий клапан

Фильтр-редуктор (РДФ 300)
Электропневматический клапан (ЭПК 300)
Концевой выключатель (КВД 610)
Электропневматический позиционер (ЭПП 300)

Перечень рекомендуемых приборов для комплектации пневматических приводов в зависимости от типа клапана

Условное обозначение:

После условного обозначения должна следовать описательная часть со следующей информацией:

Диаметр условного прохода;
Условное давление;
Рабочая среда;
Максимальная температура рабочей среды;
Требуемый класс герметичности;
Минимальная температура рабочей среды, если она ниже, чем по климатическому исполнению;
Материал корпуса;
Условная пропускная способность и пропускная характеристика;
Исходное положение клапана при комплектации пневмоприводом.
